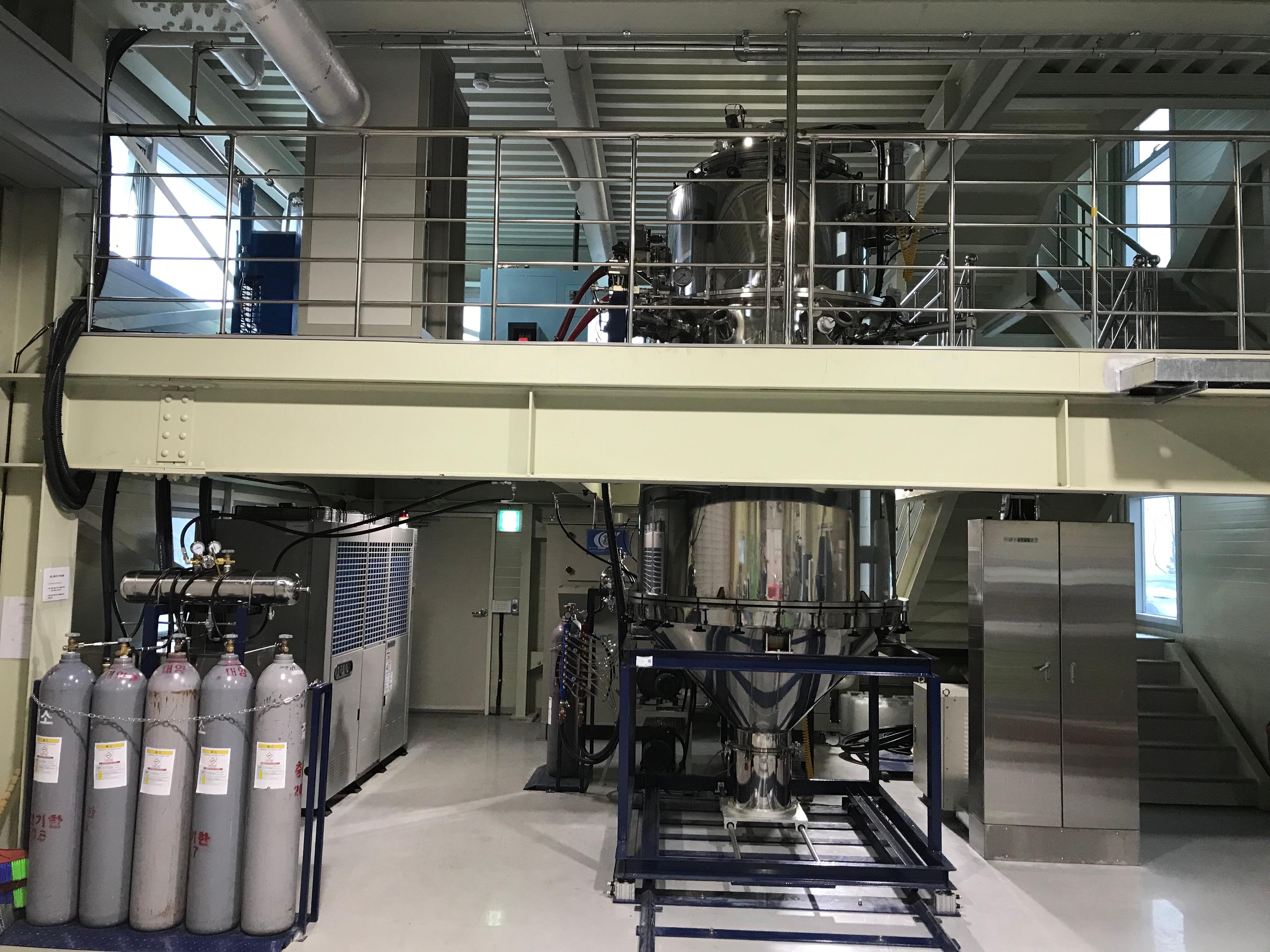

레이저 클래딩용 금속분말 제조장치

Metal powder production equipment

DRIS No.	DRIS-18-0097
시설장비등록번호	NFEC-2018-01-241681
보유기관	경북대학교 산학협력단
담당자
연락처
이메일

장비정보

모델명	DITH-0075MF	제작사	동양유도로
취득일자	2018-01-08	취득금액	312,532,700원
5대 미래산업 분류	UAM,반도체,헬스케어	활용용도	시험
표준분류	화합물전처리/분석장비 > 반응/혼합/분쇄장비 > 분쇄/파쇄기
장비위치	대구광역시 동구 동내로 70 3D융합기술지원센터 3D융합기술지원센터 3D융합기술지원센터 CMF 동 F1층
장비설명	해당 장비는 고주파 가열(코일)에 의해 용해 된 금속을 고진공 중에서 가스(아르곤, 질소)를 분사하여 양질의 금속분말 생산을 위한 장비임 - 용해로는 진공용, 고온재료 녹임이 가능함 - 재료 특성에 따른 도가니 선택 - 분말 제조 조건에 따른 분말 입도 및 형상 조절 (약 10 ㎛~150 ㎛) - 초미세 분말 수거를 위한 집진 시스템 설비 - 턴디시 용창 공급을 위한 별도 전용 가열 장비 활용 - 안전장치(카메라, 이상감지 등) 내장
구성 및 기능	- 챔버 (용해, 분사 챔버) - 도가니 (용해, 턴디쉬, 도가니 클리닝, 코팅제) - 가스 분사장치 - 진공장치( 로터리 펌프, 부스터 펌프, 디퓨젼 펌프 1 Set 이상) - 가스공급 시스템 (액화 탱크 1개 이상) - 집진 시스템 - 전원 : 3∅ 380 V 60 Hz - 입력전원 : 120 KVA - 발진소자 : Transistor(IGBT) - 원재료 : 철계/비철계(조건 및 공정에 따라 달라질 수 있음) - 생산 가능분말 : 철계/비철계(조건 및 공정에 따라 달라질 수 있음) - 타입 : 가스 아토마이져 - 고주파 가열 코일 가. 진공용으로 제작, 2중 절연처리와 도가니 착탈 용이하도록 설계되어야함 나. 도가니의 고정방식은 클램프 방식 혹은 단열재에 의한 고정 겸용으로 이루어져야함 - 용해량 : 최대 15 Kg (장비에 들어가는 원재료 크기 감안한 용해로 사이즈) - 용해 도가니/턴디시 도가니 가. 용해 도가니 : 15~20 Kg 나. 용해로 온도 : 1800~2000 ℃ 다. 턴디시 도가니 적재용량 : 5 Kg 라. 턴디시 도가니 온도 : 1400~1600 ℃ - 냉각수 (칠러, 탱크, 온도 제어장치) 가. 정격용량 : 40 RT / 밀폐형 에바콘 나. 운전조건 : 20~35 ℃ 설정 후 사용 다. 수질개선장치 : 수질오염센서, 자동 정화장치 - 냉각펌프 및 냉각 Fan 포함 - 고진공, 용해 챔버 가. 재질 : 스테인레스, 벽면 두께 6T 나. 냉각 : 더블 워터 자켓 - 분사챔버 : 분사노즐 포함 - 분말 회수챔버 - 진공 시스템 가. 성능 : 5x10-5torr 나. 오일 로터리 펌프 다. 부스터 펌프 라. 디퓨젼 펌프 - 입도 사이즈 : 최소 사이즈 25 ~ 최대 사이즈 150 ㎛ - 사용가스 : 질소, 아르곤 - 컨트롤 가. 메인 판넬 나. 가스 실시간 확인 다. 로테이트 속도, 컨트롤 제어 라. 냉각 컨트롤 마. 압력 컨트롤 다. 전압제어, 고 주파수 제어, 게이지, 온도표시, 터치패널, 카메라, 모니터, 자동 또는 개별 운전, 장비와 연동 - 고장 자가 진단 장치 가. 가열 Coil 접촉/절연 불량 감지 회로 나. 이상 발진, 과부하, 과전류 보호회로 다. 냉각수 확인 회로
사용/활용예
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
