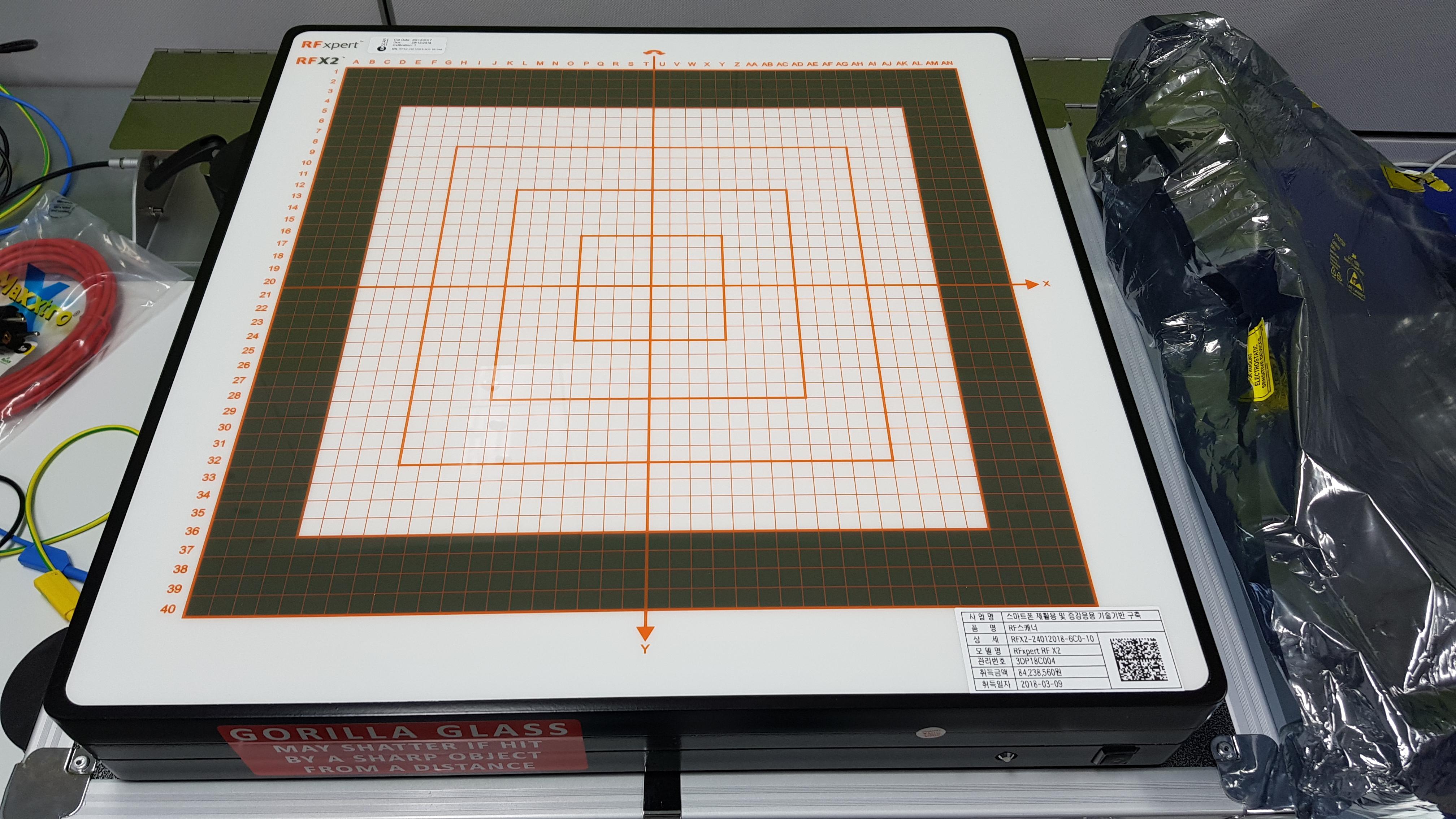

RF스캐너

RFxpert

DRIS No.	DRIS-18-0092
시설장비등록번호	NFEC-2018-04-243036
보유기관	경북대학교 산학협력단
담당자
연락처
이메일

장비정보

모델명	RFxpert	제작사	Emscan Corporation
취득일자	2018-02-27	취득금액	84,238,560원
5대 미래산업 분류	UAM,반도체,로봇	활용용도	시험
표준분류	전기/전자장비 > 측정시험장비 > 전자파측정시험장비
장비위치	대구광역시 동구 동내로 70 경북대학교 산학협력단 첨단정보통신융합산업기술원 F3 305
장비설명	- 500MHz ~ 6GHz범위에 LTE,GSM,CDMA,GPS등의 안테나 성능을 1000개 이상의 프로브로 수초 내에 측정하여 TRP, EIRP, RHCP, LHCPP등 다양한 형태의 결과로 지원하고 실시간 측정을 통해 안테나를 수정 하거나, 변경했을 시 결과를 수초 내에 확인 가능한 장비 - 평판 형태의 스캐너로 공간에 대한 제약이 없이 일반 사무실 책상위에서 측정할 수 있고 원하는 챔버 결과에 Calibration 가능한 장비
구성 및 기능	-구 성- 1. RF 스캐너 본체 2. 전원 케이블 3. USB cable 4. Sample reference chip antenna 5. Foam spacer 6. USB drive with RFxpert SW 7. 설명서 및 보증서 -성 능- 1. Frequency coverage : 500 MHz to 6 GHz 이상의 주파수 분석이 가능 2. Antenna array : 1,000 개 이상의 H-field probes를 내장 3. Measurement accuracy 1) Band1 : 500MHz - 1GHz 2) Band2 : 1GHz - 3GHz 3) Band3 : 3GHz – 6GHz ※ 상기의 3가지 RF 주파수 밴드를 측정 및 분석이 가능 4. Far-field resolution : 1.8° for theta and 3.6° for phi 내의 분해능 5. Maximum radiated size : 30 cm x 30 cm 이상의 측정 범위 6. 네트워크 아날라이저와 연동하여 보다 더 정밀 측정 가능
사용/활용예	- 빠른 측정 속도를 활용 하여 IOT 장비의 RF 기능의 수신/발신 범위 개선, 수정에 활용가능 - 개발장비의 RF 기능이 정상 적으로 동작하는지 확인 가능 - 챔버에 설치 하여 측정 하는 것에 비해 100배 빠른 시간으로 측정이 가능
