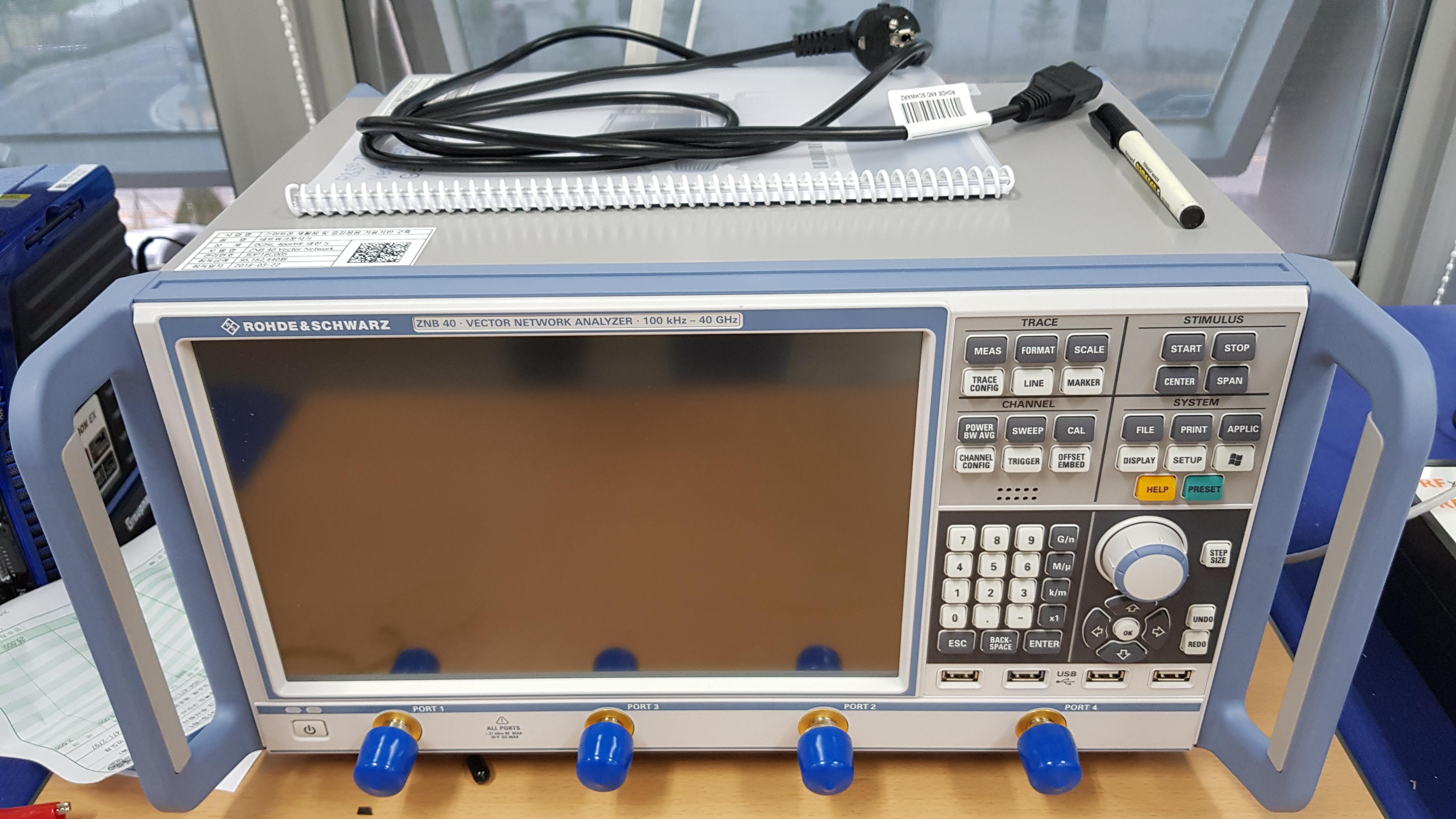

네트워크분석기

Vector Network Analyzer

DRIS No. DRIS-18-0090
시설장비등록번호 NFEC-2018-04-243038
보유기관 경북대학교 산학협력단
담당자
연락처
이메일

장비정보

모델명 ZNB40 제작사 Rohde&Schwarz
취득일자 2018-03-20 취득금액 93,940,000원
5대 미래산업 분류 UAM,반도체,로봇 활용용도 시험
표준분류 전기/전자장비 > 분석장비 > 벡터네트워크분석기
장비위치
대구광역시 동구 동내로 70 경북대학교 산학협력단 첨단정보통신융합산업기술원 F3 305
장비설명 - RF소자의 전송, 반사 특성에 대한 빠른 측정을 지원하며, 10MHz ~ 40GHz 의 주파수 대역에 Automatic Calibration 을 지원하여 편리하게 정확한 신호 측정가능
- 40GHz, 4port에 대한 S-parameter를 동시에 측정 할 수 있는 장비
구성 및 기능 -구 성-
1. 네트워크분석기
2. Calibration Unit
3. 파원센서(8GHz)
4. RF 케이블
5. 전원 케이블
6. 사용매뉴얼 및 제품 보증서

-성 능-
1. Frequency : 100kHz ~ 40GHz 의 네트워크 신호 측정 가능
2. RF Port : 4개 이상의 RF 측정 포트 지원
3. 주파수 측정 단위는 1Hz 단위로 측정이 가능
4. 12 inch WXGA color LCD와 Touch Screen 기능을 지원
5. 2개 이상의 USB 3.0 port를 지원 하여 외부 장치 연결 가능
6. 외부장비인 RFxpert Scanner 와 연결 가능
7. 10MHz ~ 40GHz 의 주파수 대역에 Automatic Calibration 기능 지원
사용/활용예 - IOT 장비의 안테나 임피 던스 매칭에 활용가능(안테나 설계 또는 매칭시에 임피던스 측정에 활용하여 최적의 매칭값 획득 가능)
- RF 스캐너(RFxpert)와 연동하여 다중 체널의 주파수 측정이 가능 함
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
