로봇5세대 통신망 무선통신 성능 검증 시스템

Robot 5G wireless performance test environment

DRIS No.	DRIS-25-0110
시설장비등록번호	NFEC-2024-07-298640
보유기관	한국로봇산업진흥원
담당자
연락처
이메일

장비정보

모델명	로봇5세대통신망 무선통신성능검증시스템	제작사	티에이엔지니어링
취득일자	2024-07-23	취득금액	3,400,338,800원
5대 미래산업 분류	해당없음	활용용도	시험
표준분류	전기/전자장비 > 측정시험장비 > 안테나측정시험장비
장비위치	대구광역시 북구 노원로 75 한국로봇산업진흥원 첨단로봇실증지원센터 F1층 RSE OTA 챔버실호
장비설명	로봇5세대통신망 무선통신성능검증시스템 장비의 시험 목적은 5G 무선통신 기반의 첨단제조로봇에 장착되는 통신 단말기 및 첨단제조로봇에 내장되는 통신 모듈, 첨단제조로봇을 제어하는 태블릿 등의 단말기에 대해 통신 주파수 대역에 대한 간섭 및 영향성 평가를 위한 불요복사파 측정과 단말기 및 통신 모듈에 내장된 안테나의 방사성 송수신 특성을 시험하는 것입니다.

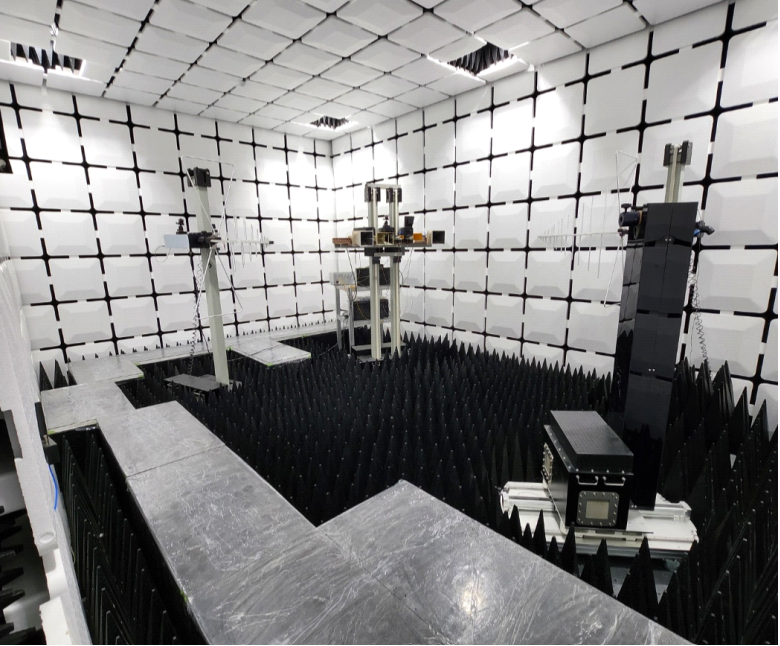

구성 및 기능	주요 구성으로는 불요복사파 측정을 위한 RSE(Radiated Spurious Emission)챔버, 안테나 송수신 특성 측정을 위한 OTA(Over the Air)챔버, RSE챔버와 OTA챔버에서 측정되는 특성을 계측하는 무선통신성능검증시스템으로 구성되어 있습니다. OTA챔버는 DFF(Direct Far-Field)방식의 챔버와 반사판(Reflector)을 적용한 CATR(Compact Antenna Test Range) 챔버로 구성되어 구축되었습니다. 무선통신성능검증시스템은 5G,Wifi,블루투스 등 기지국 역할을 하는 기지국 에뮬레이터, 해당주파수 대역 신호를 생성하는 신호발생기(Signal Generator), 측정된 특성값를 분석하는 스펙트럼분석기(Spectrum Analyzer), Calibration 및 단말기 임피던스 등을 분석하는 네트워크분석기(Network Analyzer) 등의 계측기 및 측정시스템으로 구성되어 있습니다. 특장점으로는 무선통신 기반 첨단제조로봇은 5G,Wifi,블루투스 등의 대표적인 무선통신방식으로 동작하기 때문에 5G,Wifi,블루투스 통신방식에 대한 무선통신단말기의 불요복사측정 및 안테나 송수신 특성 측정시험이 가능하며 RSE챔버와 OTA챔버는 40GHz 주파수까지 측정이 가능한 완전무반사챔버(Fully Anechoic chamber)로 구축되었습니다. OTA챔버 중 CATR챔버는 mmWave주파수대역 28GHz 등에 대해 200GHz 주파수까지 측정이 가능한 시스템으로 구축되었습니다. 측정시스템의 자동화를 통해 주파수대역별 안테나 교체 등이 자동으로 수행되어 시험자 편의성 및 안테나 수동교체에 따른 측정결과 편차를 최소화하여 정확도 높은 시험결과를 취득할수있는 장점이 있습니다.
사용/활용예
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
