모션 캡처 시스템

Motion capture system

DRIS No.	DRIS-30-0371
시설장비등록번호	NFEC-2023-10-290892
보유기관	대구경북첨단의료산업진흥재단
담당자
연락처
이메일

장비정보

모델명	Valkyrie VK16	제작사	Vicon
취득일자	2023-10-19	취득금액	236,500,000원
5대 미래산업 분류	해당없음	활용용도	시험
표준분류	광학/전자영상장비 > 카메라/영상처리장비 > 모션캡쳐카메라
장비위치	대구광역시 동구 첨복로 80 대구경북첨단의료산업진흥재단 첨단의료기기개발지원센터 B1층 B116호
장비설명	- IR 방식의 모션캡쳐 시스템 - 사람, 로봇, 드론을 정밀하게 모션캡쳐 - 강력한 객체트래킹 솔루션으로 3차원 응용프로그램인 VirTools, Labview, Open Scene Graph, WorldViz, Panda3D and VR Juggler 들과 호환이 가능하며, 정확한 데이터를 제공 - 로봇 및 드론 트래킹, 인간공학, 가상공학, 사전시각화, ingress/egress, design method optimization - 2D/3D 모션캡쳐 및 실시간 데이터 출력 가능 - 이동이 쉽고 설치가 간편 - 다양한 소프트웨어 및 하드웨어 Plug-in 지원 - Biomechanic & Sport, Entertainment, Engineering 등 다양한 분야에 적용
구성 및 기능	1) VICON Valkyrie VK16 가) Resolution : 16megapixels(5120 x 3152) 나) Frame rate (full resolution) : 240fps 다) Lens : 9.4 ~ 18.8mm Varifocal 라) FOV : Wide(72° X 46°) ~ Narrow(54° X 35°) 2) Power Swich 가) Valkyrie 카메라 최대 8대 연결 가능 나) 2대 이상을 서로 연결하여 추가적으로 카메라를 무한히 확장 가능 다) RJ45 커넥터 3) Main Swich 가) Power Swich 2대 이상을 연결하여 데이터 취득(가. 시스템 구성도 참조) 나) Lock Swich를 연결하여 아날로그 데이터 취득 다) SFP+(광) 커넥터 4) Lock Swich 가) Lock Lab을 연결하여 Main Swich와 연결(가. 시스템 구성도 참조) 5) Lock Lab 가) 64채널 아날로그 디지털 컨버터(ADC) 및 통합 장치 연결을 통해 타사 장비를 직접 연결 6) Active Wand IR 가) 카메라가 일정한 마커의 간격을 계산하여 공간좌표를 형성하게 하는 도구

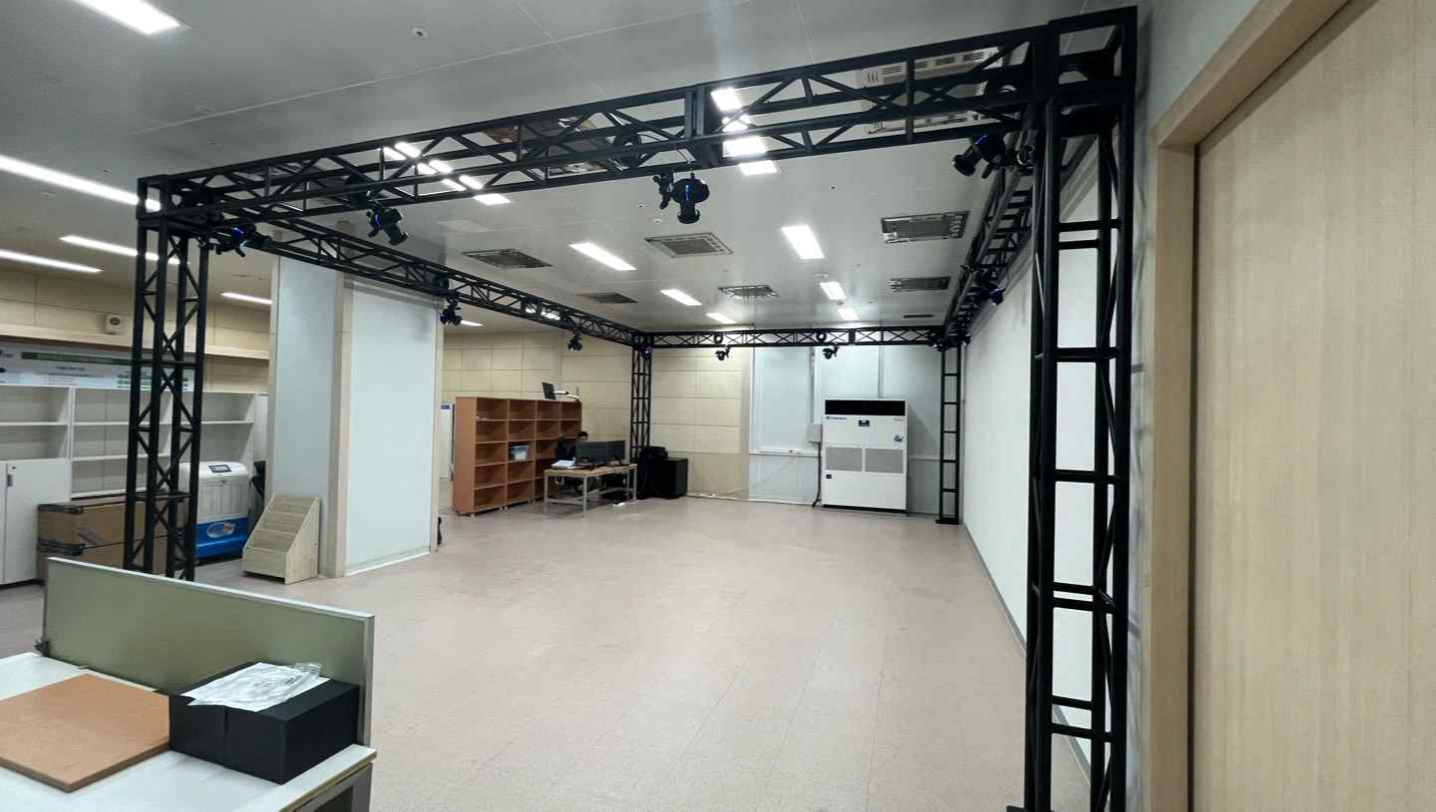

사용/활용예	- 본 장비는 실험실 공간 내 다수의 계측카메라를 배치하여 사전에 부착한 적외선 반사 마커의 위치를 추적 및 분석하는 광학식 모션 캡처 시스템임 광학식 모션 캡처 시스템의 마커는 Optical type으로써, 적외선을 활용하기 때문에, 동적 장애요소가 없고 다수의 마커를 사용 가능하며 객체가 자유로운 동작을 하는 과정에서 데이터를 획득할 수 있음 - 본 모션 캡처 시스템은 다중 마커의 추적 및 분석을 지원하여, 인체 혹은 장비에 부착하기 용이하기 때문에, 인체공학, 의료, 재활 분야에서 본 장비를 활용하여 인체의 위치를 정확하게 추적 및 분석이 가능
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
