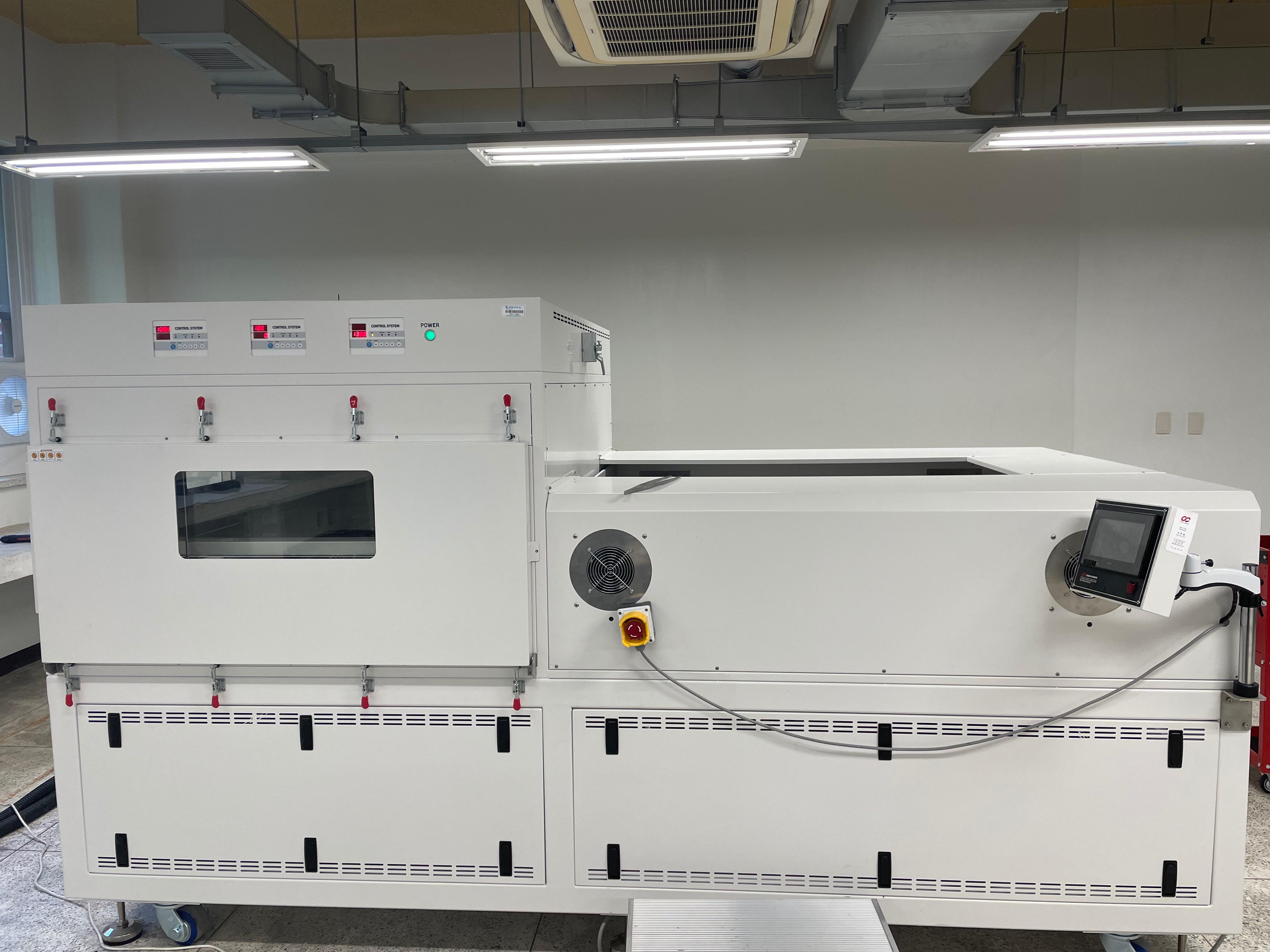

실험용 이축연신기

Simultaneous Biaxial Stretching Machine

DRIS No.	DRIS-101-0294
시설장비등록번호	NFEC-2022-11-282426
보유기관	계명대학교 산학협력단
담당자
연락처
이메일

장비정보

모델명	COAD.521	제작사	오션과학
취득일자	2022-09-22	취득금액	67,000,000원
5대 미래산업 분류	UAM	활용용도	시험
표준분류	기계가공/시험장비 > 성형/가공장비 > 복합/특수성형기
장비위치	대구광역시 달서구 달구벌대로 1095 (신당동) 계명대학교 성서캠퍼스 공과대학 3호관 F3층 3114호
장비설명	❍ 플라스틱 필름/시트의 동시 이축연신 또는 순차적 이축연신 공정(온도및 연신에 따른 고분자 소재의 구조 및 결정 거동 변화) 적용을 통하여 실험실 규모의 고기능 및 고물성 필름/시트의 샘플 제작과 구조-물성 연구가 가능한 장비임 ❍ 다층구조의 연포장 소재는 기재층(강도)-기체차단층-실란트층으로 구성되고 실란트층의 경우 저온에서의 열봉합이 가능해야 되므로 PE를 이용하고 있고 기재층의 경우 PP, PET, Nylon 등 이종재질로 구성되어 사용 후 재활용이 어려움 ❍ 따라서 기재층을 PE재질로 개발할 필요가 있는데, 강도, 헤이즈 등의 물성을 만족하기 위해서는 이축연신이 필수적임
구성 및 기능	1. MAIN BODY SAMPLE STRETCHING : MAX. 500 x 500mm OVEN ZONE : 1100x1100x600mm (WDH) TEMP.RANGE : MAX. 200℃ TEMP. ACCURACY : ± 5 ℃ TEMP. SENSOR : PT-100, 8ea TEST SPEED : 0.1 ~ 300mm/sec SAMPLE SIZE : MIN. 100 x 100mm STRETCHING RATE : 5 TIMES (450mm) SAMPLE GRIP : SIDE W10mm x 7 ea, screw type CLAMP JOIN : X-Y MANUAL CLAMP TYPE 28ea GRIP PRESSURE : MAX. 5Kg.f/㎠ MOTOR : SERVO MOTOR 400W , 2 SET MOVING SCREW : TM SCREW TYPE HEATER : IR HEATER 1Kw, PLATE HEATER 4 POINT 6 Kw, AIR 4 POINT HEATER 9Kw SIGHT GLASS : 500 x 200mm DIMENSION : 3000 x 1300 x 1500mm (WDH) POWER : AC220 / 380V 60Hz 100A 3상 4선식 2. CONTROLLER PART FULL PLC CONTROL TYPE DISPLAY : 10“ TOUCH SCREEN CONTROL: TEMP. STROKE , SPEED X-Y AXIS SELECT S/W, EMERGENCE S/W PID TEMP. CONTROLLER : 8set , DISPLAY 8ea
사용/활용예	폴리프로필렌, 나일론, 폴리에틸렌테레프탈레이트 등 플라스틱 시트의 이축연신 필름 샘플 제작 유니소재를 이용하여 재사용/재활용이 용이한 필름 제품 발굴, 복합재질로 이루어진 범용수지 제품을 대체하여 제품 폐기단계에서 분리선별 등 재활용이 쉬워져서 자원의 재이용을 촉진
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
