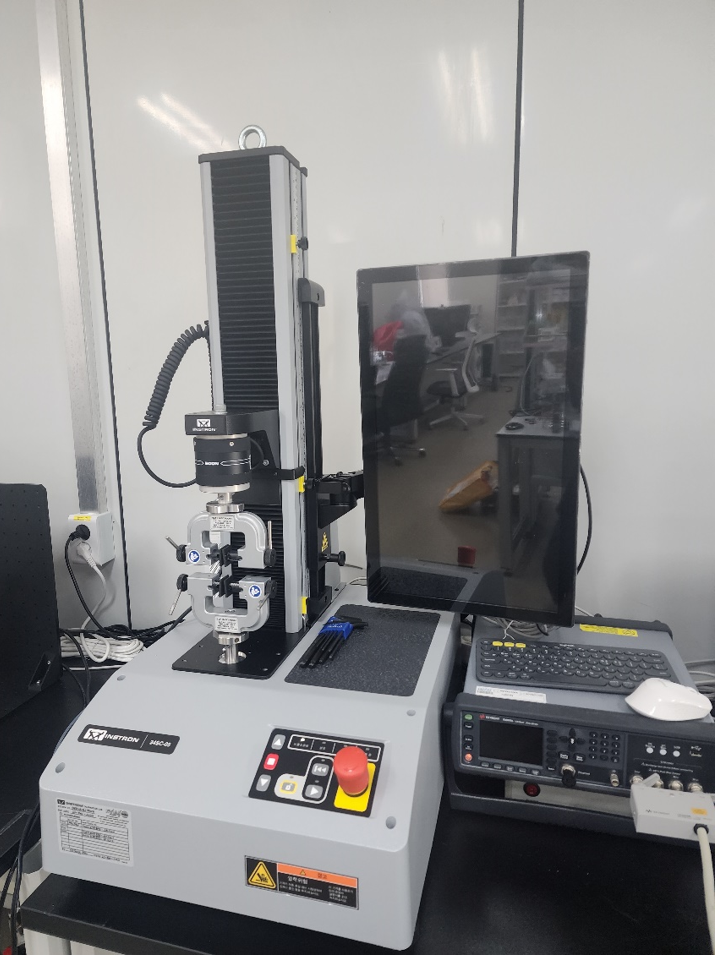

저하중 만능재료시험기

Low force universal testing systems

DRIS No.	DRIS-19-0951
시설장비등록번호	NFEC-2023-01-284143
보유기관	대구경북과학기술원
담당자
연락처
이메일

장비정보

모델명	34SC-05	제작사	Instron Corporation
취득일자	2022-12-12	취득금액	54,600,000원
5대 미래산업 분류	반도체	활용용도	시험
표준분류	기계가공/시험장비 > 재료물성시험장비 > 만능시험기
장비위치	대구광역시 달성군 현풍면 테크노중앙대로 333 50-1 대구경북과학기술원 E5 F6층 615호
장비설명	1. 장비설명 (100자 이상 기록 요망) 본 장비(만능 재료 시험기)는 인장, 압축, 굴곡, 박리, 관통, 마찰, 전단 시험 등을 수행하는 장비임. 여러가지 소자의 여러 변형 모드에서의 응력-변형률 선도, S-N 그래프를 얻을 수 있고, 다양한 하중을 가하여 여러 소자들의 수명 및 탄성계수를 얻을 수 있음. 설정 모드 중에는 시스템이 운영자가 시험공간에서 작업하기에 적합한 안전 속도로 기본 설정되며, 크로스헤드 리턴 시 또는 조그 중에 하중이 감지되면 크로스헤드를 멈춰서 시험기 및 예민한 시편의 손상을 줄임. 지능현 워크플로우가 설정에서 시험완료까지 시스템 상태를 제어하여 장비와 운영자를 보다 안전하게 보호함.
구성 및 기능	2. 구성 및 성능 (100자 이상 기록 요망) 장비 프레임 - 용량 : 500N - 하중측정 정확도 : 용량의 1/200 범위까지 측정값의 +-0.5% - 속도 범위 : 0.05mm/min ~ 1016mm/min - 복귀최대속도 : 1500mm/min - 위치제어 분해능 : 19.1nm - 프레임 축 강성 : 2kN/mm 데이터 취득장치 - 각종 센서류의 자동 인식 및 교정 - 데이터 획득속도(PC) : 모든 채널 동시에 1,000Hz - 하중측정정확도: 용량의 1/200 범위까지 측정값의 ± 0.5% 인장-압축 로드셀, 500N 용량 - 선형성 : 지시값의 +/-0.25% - 재현성: 지시값의 +/-0.25% - Hysteresis: 0.1% - 반드시 멀티 스트레인 게이지 형태의 로드쎌이어야 함 - 장비 설치 후 로드셀 검교정 (NVLAP) 재료시험 소프트웨어 - 시편 치수 입력 시 허용 치수 확인 기능 - 통계 처리 기능. - 엑셀 등 DB 지원 기능 - 도움말 기능. - 시험결과 자동 계산 기능 - 자동 이메일 보고 기능 - 실시간 또는 시험 후 그래프 재현 기능- 시험결과 함수 내장 - 시험법 편집 기능 - Pre-Cycling, pre-load 지원 - 결과 및 그래프에 대해 마이크로 소프트 프로그램과 호환지원 - 마우스 클릭을 통한 단축 메뉴 지원 - 10개 이상의 라이브 데이터 디스플레이 - 도메인 기반의 계산 가능 - 속도 변환점을 하항복점에 따라 정의 가능 - 한글판 소프트웨어 - 원격 기술 지원
사용/활용예
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
