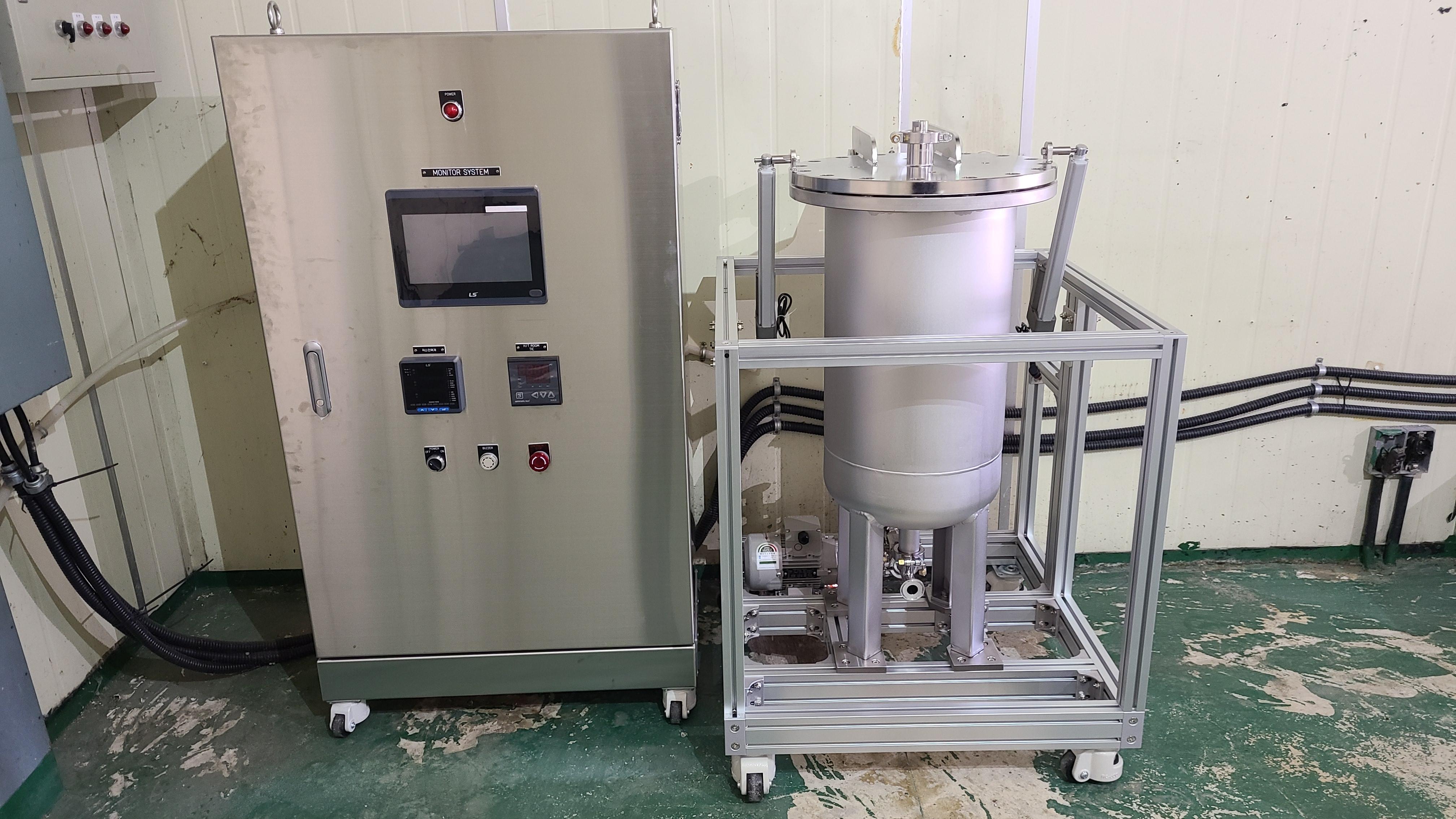

실험용반응기

Digesting Reactor

DRIS No.	DRIS-1-1114
시설장비등록번호	NFEC-2023-01-284456
보유기관	경북대학교
담당자
연락처
이메일

장비정보

모델명	개발장비	제작사	엔시스
취득일자	2022-12-31	취득금액	70,030,000원
5대 미래산업 분류	해당없음	활용용도	시험
표준분류	화합물전처리/분석장비 > 반응/혼합/분쇄장비 > 반응장비
장비위치	대구광역시 북구 대학로 80 경북대학교 농대 1호관 F3층 339호
장비설명	- 바이오매스 원료로부터 주요 구성성분인 탄수화물(셀룰로오스, 헤미셀룰로오스)과 리그닌을 분리하기 위한 장비임. - 산 및 알칼리 용액을 사용하기에 반응기의 재질은 SUS 316L 재질로 구성되어 있음. - 최대 300℃의 범위에서 10 bar 이내의 압력으로 바이오매스를 성분 분리하도록 구성됨.
구성 및 기능	가. 반응기 본체 - 유효 용량 : 50 L - 재질 : SUS 316L 나. 상부 도어 - 재질 : SUS 316L - 커넥터 : 1.5S – 1 port 1/4” RT – 2 port 1/2” RT – 2 port - 가스켓 : 테프론패킹 5T - 도어가이드 : 가스스프링 다. 장치 프레임 - 재질 : 알루미늄프로파일(4040) - 높이조절캐스터 : 최대 400 kg/4 ea 라. 교반기 - 방식 : 마그네틱(반응기 하부 장착) - 임펠러 : SUS 316L, 직경 135 mm 이상, 속도 150~450 rpm(60Hz) - 모터 : AC220/380 VAC, 속도, 3600 rpm(60Hz) - 감속기 : 비어 비율 7.5:1, 기어 종류 Worm 마. 압력 센서 및 온도제어 장치 - 압력센서 : 0 ~ 10 bar, 최대 300℃ - 온도컨트롤러 및 온도센서 바. 안전 벨브 - 크래킹 압력 : 0.7 ~ 17 bar - 온도 범위 : -25 ~ 200℃ 사. 전기히터 - 외부밴드가열 방식 - 규격 : 직경 350 × 높이 220 mm – 2세트 - 용량 : 2P, 3kW - 히터 보온커버 아. 순환펌프 - 넌씰웨스코타입 - 규격 : 최대 54L, 최소 1.5kW - 압력 : 최대 10 bar - 내압 : 최대 50 bar - 사용온도 : -80 ~ 350℃ 자. 전기제어 판넬
