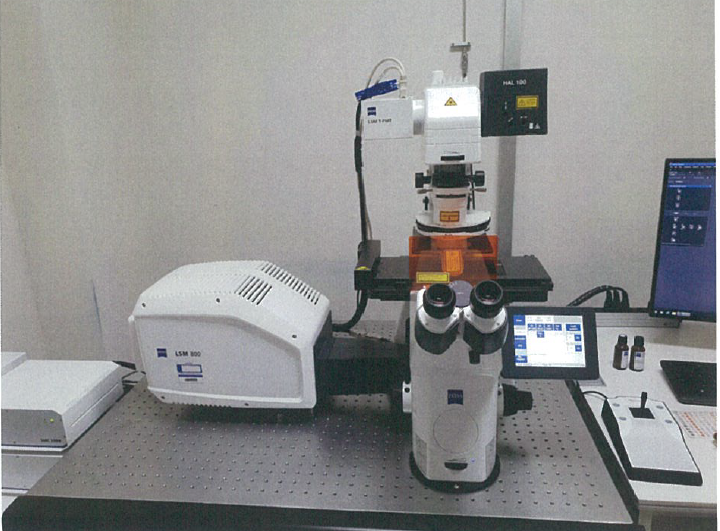

공초점 레이저 현미경

Confocal Laser Scanning Microscope

DRIS No.	DRIS-19-0101
시설장비등록번호	NFEC-2019-01-248159
보유기관	대구경북과학기술원
담당자
연락처
이메일

장비정보

모델명	LSM800	제작사	Carl Zeiss
취득일자	2018-10-15	취득금액	335,824,315원
5대 미래산업 분류	로봇	활용용도	시험
표준분류	광학/전자영상장비 > 현미경 > 공초점현미경
장비위치	대구광역시 달성군 현풍면 테크노중앙대로 333 대구경북과학기술원　 E4 F5 524
장비설명	공초점 레이저 현미경(LSM800)은 뇌조직의 단층 이미지 촬영, 분석 그리고 3차원적 이미지 구현에 최적화된 필수적인 현미경 장비임. 또한 배양세포의 단백질 발현 및 세포 내 활성변화 등을 빠른 스피드로 스캐닝하면서 고해상도의 이미지를 생성할 수 있는 기능도 보유하고 있어 교내 유사 장비에서 구현하기 어려운 높은 수준의 이미징 결과를 도출할 수 있음.
구성 및 기능	1. Scan Zoom - 0.5x to 40x: digitally variable in steps of 0.1x 2. Scanning speed - 8 frames/sec with 512x512 pixels 3. Scan resolution - 4x1 to 6114 x 6114 pixels; also for multiple channels, continuously flyback 4. Scanning rotation - Free rotation (360°), in steps of 1° variable; free xy offset 5. Channels - Multi-confocal fluorescence 2 GaAsP channels (optional 1 channel for Superresolution) and 1 transmitted light channel 6. Lasers : Diode laser 405nm, 488nm, 561nm, 640nm 7. Objectives : 10x/0.45, 20x/0.80, 40x/1.2 Water, 63x/1.4 Oil
사용/활용예	1. 공초점 레이저 현미경은 기존의 형광현미경과는 다르게 Optical sectioning이라는 기술로 초점이 맞는 부분만 두드러지게 촬영하는 광학이미징용 장비임. 2. 초점이 맞지 않는 부분에서 불필요한 산란광이 제거되기 때문에 콘트라스트가 증가되어 고해상도의 이미지를 생성 할 수 있음. 3. Otical sectioning의 효과를 이용해 Z 스캔이라는 기법으로 초점의 위치를 바꾸면서 깊이에 따른 연속된 이미지를 적산함으로써 시료의 3차원적 이미지도 얻어낼 수 있음. 4. 라이브 신경세포의 형태나 활성의 변화를 Physiology software의 기능을 통하여 실시간으로 측정할 수 있음.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
