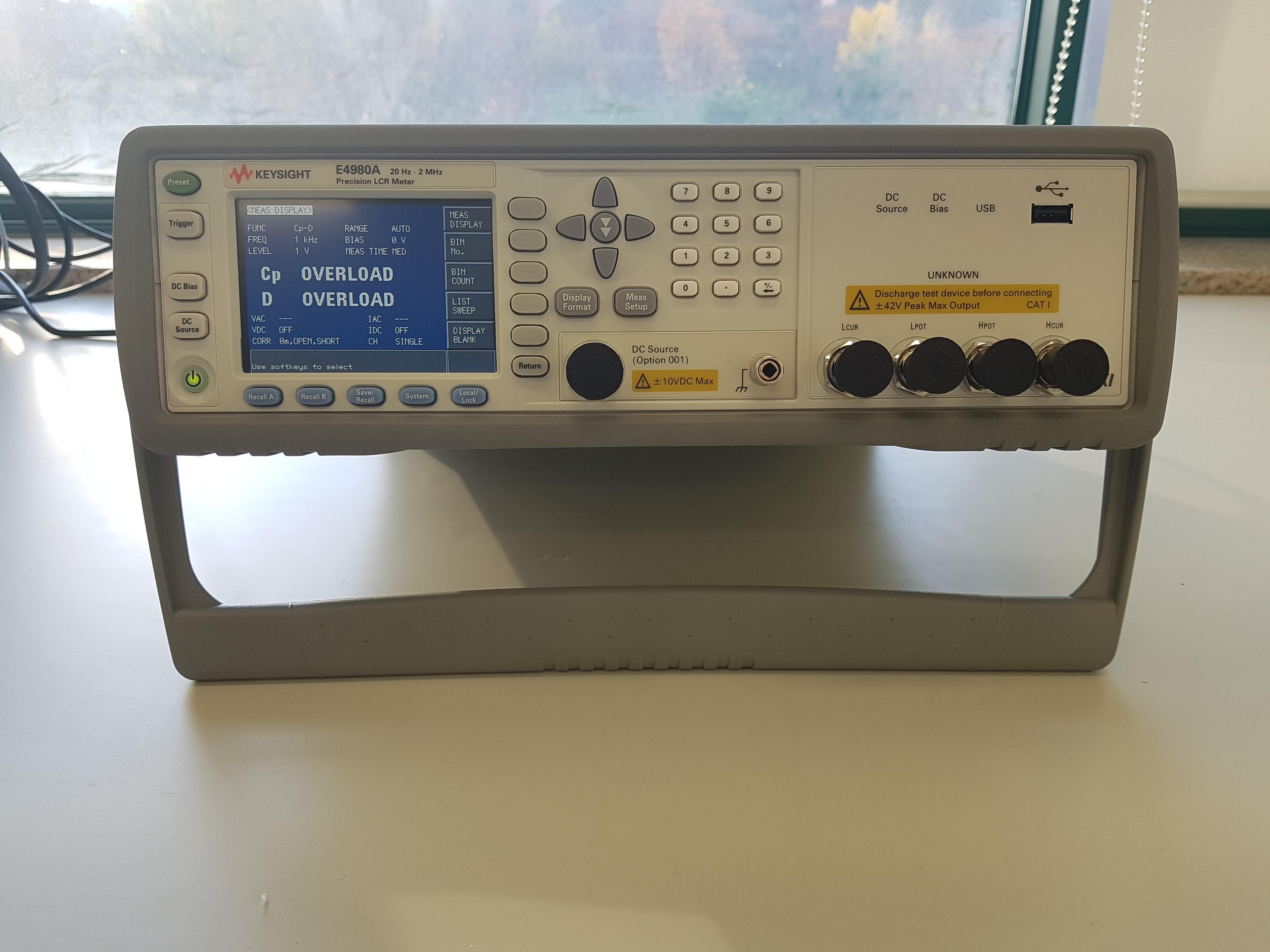

LCR 미터

LCR Meter

DRIS No.	DRIS-101-0070
시설장비등록번호	NFEC-2019-01-248527
보유기관	계명대학교 산학협력단
담당자
연락처
이메일

장비정보

모델명	E4980A	제작사	Keysight Technologies
취득일자	2019-01-15	취득금액	21,764,600원
5대 미래산업 분류	UAM,반도체,로봇,ABB	활용용도	시험
표준분류	전기/전자장비 > 측정시험장비 > 다기능임피던스측정시험장비
장비위치	대구광역시 달서구 달구벌대로 1095 계명대학교 산학협력관 F4 416
장비설명	E4980A 정밀 LCR 미터는 광범위한 부품 측정을 위한 정확도, 속도 및 다기능성을 최고의 수준으로 결합했습니다. 하이 및 로우 임피던스 범위 모두에서 빠른 측정 속도 및 뛰어난 성능을 제공하는 E4980A는 부품 및 재료의 일반R&D 및 제조 테스트를 위한 최고의 툴입니다. LAN, USB 및 GPIB PC연결은 설계 및 테스트 생산성을 향상시킵니다. 재료 측정의 경우, E4980A는 N1500A-005/006 재료 측정 패키지와 함께 픽스처 설정부터 보고서 생성까지 간편한 측정을 제공합니다.
구성 및 기능	측정 주파수 : 20 Hz ~ 2 Mhz - 기본 정확도 : 0.05% - 측정 파라미터 : Cs, Cp, Ls, Lp, D, Q, R, Rs, Rp, X, Z, Rdc, G, B, Y, Vdc, Idc, θr, θd, Δ% - 측정 범위 측정 파라미터 측정 범위 Cs, Cp ±1.000000 aF ~ 999.9999 EF Ls, Lp ±1.000000 aH ~ 999.9999 EH D ±0.000001 ~ 9.999999 Q ±0.01 ~ 99999.99 R, Rs, Rp, X, Z, Rdc ±1.000000 aΩ ~ 999.9999 EΩ G, B, Y ±1.000000 aS ~ 999.9999 ES Vdc ±1.000000 aV ~ 999.9999 EV Idc ±1.000000 aA ~ 999.9999 EA θr ±1.000000 arad ~ 3.141593 rad θd ±0.0001 deg ~ 180.0000 deg Δ% ±0.0001 % ~ 999.9999 % - 측정 시간(최고 속도) : 5.6ms - DC 바이어스 : -40 V ~ +40 V - 출력 임피던스 : 100 Ω - 인터페이스 : GPIB, USB, LAN, DC소스 터미널, Ground 터미널, 측정 터미널 x 4 - 표시부 : 320X249 - 공급전원 : AC 90V ~ 264V, 47~63Hz, 150VAmax - 치수 및 무게 : 375 (W) x 105 (H) × 390 (D) mm, 5.3Kg - 부속품 : 전원 케이블, USB 케이블, 유저 매뉴얼
사용/활용예	- 의료기기 공용기술 활용촉진센터의 제품설계 지원에 사용 - 의료기기 개발시 개별소자에 대한 특성값(인덕턴스, 캐패시턴스, 저항)을 측정하여 회로에 실제 작동조건에서 정상 동작여부 확인
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
