전기화학 촉매 반응 실시간 분석 라만 분광기

In-situ Raman spectroscopy for electrochemical catalytic reaction

DRIS No.	DRIS-19-0934
시설장비등록번호	NFEC-2022-01-276210
보유기관	대구경북과학기술원
담당자
연락처
이메일

장비정보

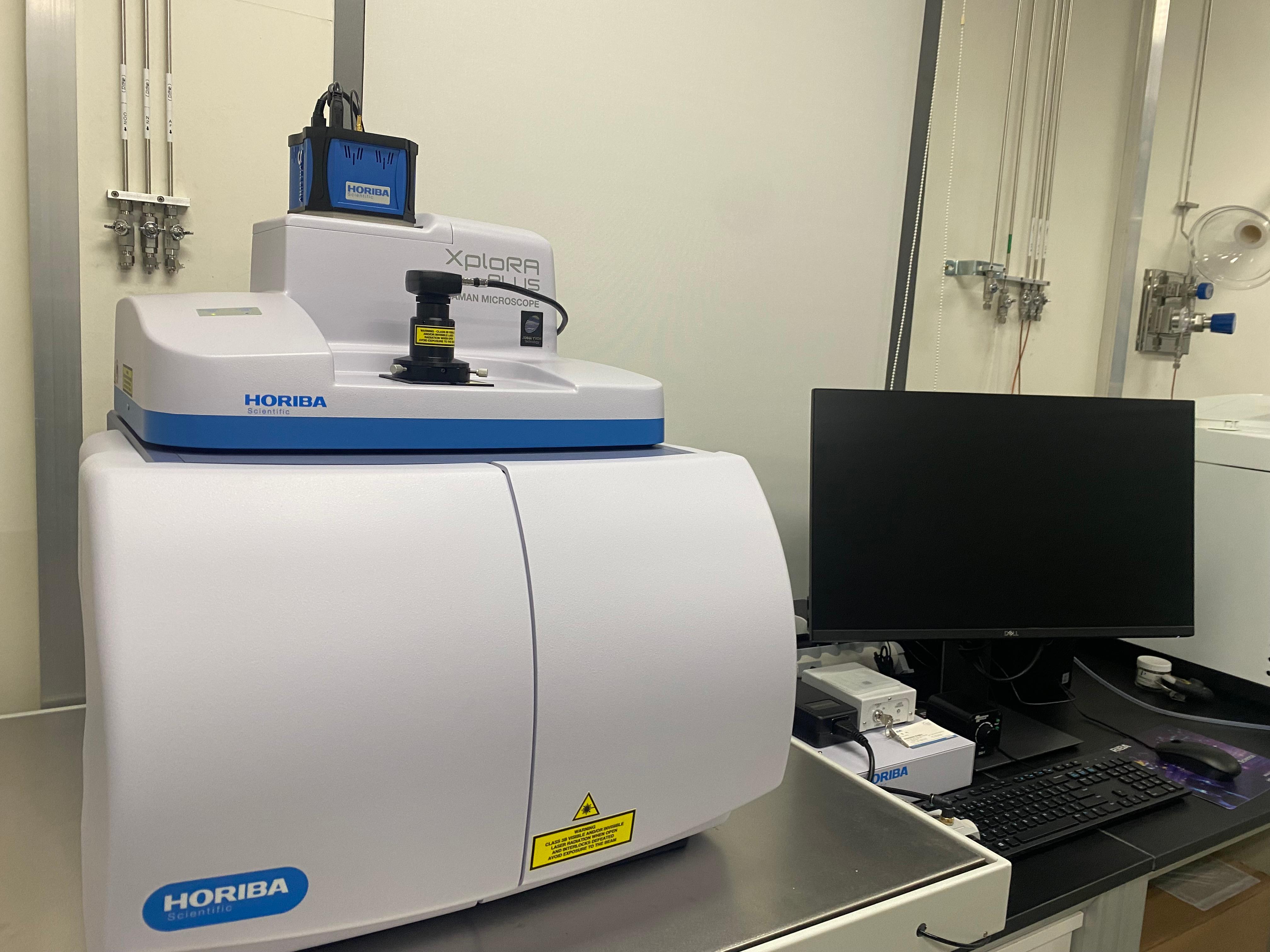

모델명	XploRA	제작사	Horiba
취득일자	2022-01-11	취득금액	92,350,000원
5대 미래산업 분류	헬스케어	활용용도	시험
표준분류	화합물전처리/분석장비 > 분광분석장비 > 라만분광기
장비위치	대구광역시 달성군 현풍면 테크노중앙대로 333 50-1 대구경북과학기술원 E6 F4층 418호
장비설명	○ 본 장비는 비접촉/비파괴 방식의 물질 분석 기능과 미세 초점 기능이(Micro focusing) 가능한 라만 분광기이며, 공 초점 현미경 (Confocal Microscope)을 장착하고 완전 자동화 기능을 탑재함. Real Confocal (공 초점) 기능을 구현한다. ○ 모든 기능은 완전 자동화되어 있으며, S/W에서 Laser wavelength 교환 및 선택이 가능함. (Full automation Wavelength Change) 장착된 Grating의 자동 교환 기능을 제공한다. (Automated grating change with just one click) 다양하고 폭넓은 sampling 악세서리 및 option 지원이 가능하다. ○ 본 라만 분광기에 전기화학 촉매 분석 실험에 최적화 된 in-situ용 cell을 설치하고 사용이 가능하며 이를 통해 전기화학 반응 전위, 반응 시간에 따른 중간 생성물 결합 거동을 실시간으로 분석한다.
구성 및 기능	○ 규격 및 성능 - 총 4개 (내부장착 3개/외부장착 1개)의 Laser 장착 가능: 405 nm, 532 nm, 638 nm, 785 nm, 3개 내부장착 및 1개 외부장착 - 분광 Module상 4개의 회절격자(Grating) 기본 장착 및 Motor로 구동 되는 1개의 터럿에 장착하여 제공 하고 이는 S/W 로 자동 구동되어야 한다. Grating (600 gr/mm, 1200 gr/mm, 1800 gr/mm, 2400 gr/mm) - 모터로 구동되는 3개의 Confocal Hole: 50 um, 100 um, 200 um. - Turret을 이용하여 4개 이상의 대물렌즈를 장착 및 침수가능 lens 장착 5x (NA=0.1, WD=19 mm) 10x (NA=0.25, WD=10.6 mm) 100x (NA=0.9 WD=0.21 mm) 60x Immersion Lens(NA=1.0 WD=2.0 mm) - 측정 성능 (785 nm 레이저 기준) 785 nm : 50 cm-1 ~ 3,200 cm-1 785 nm wavelength ≤ 1.2 cm-1 with 1800 grooves/mm - 측정 및 분석 전문 소프트웨어 포함. - 측정체의 이미지를 확인 할 수 있는 광학현미경 모듈 및 XY 스테이지 포함. ○ 구성 1. Main body 2. XYZ Manual Stage. 3. Bulit-in 785 nm Light source and Raman filter optics 4. S/W and PC system
사용/활용예
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
