GPS토탈스테이션

TotalStation

DRIS No. DRIS-22-0024
시설장비등록번호 NFEC-2008-06-138190
보유기관 대구과학대학교
담당자
연락처
이메일

장비정보

모델명 R6GPS 제작사 Trimble
취득일자 2007-01-12 취득금액 37,700,000원
5대 미래산업 분류 로봇 활용용도 시험
표준분류 물리적측정장비 > >
장비위치
대구광역시 북구 영송로 47 (태전동) 382-1 대구과학대학
장비설명 특징
1. 후처리 및 RTK 겸용 GPS
(1)L1C/A코드와L1/L2 Full Cycle Carrier 및 GLONASS를 추적할 수 있는 2주파 수신기
(2)정지 측량 및 실시간 측량
(3)정확도
-정지 측위
수평 : 5mm + 0.5ppm RMS
수직 : 5mm + 1ppm RMS
-RTK 측위
수평 : 10mm + 1ppm RMS
수직 : 20mm + 1ppm RMS
초기화 시간 : Single/Multi‐Base eRTK min 10 secs + 0.5 times baseline length in
km up to 30km VRS 초기화 25 ~ 30초 ( 커버리지 내에서 )
(4)수신기 판넬에서는 전원 ON/OFF 메모리 포멧 파일 삭제 수신기 초기화가 가능하고
위성 추적 상태 데이터 기록/전송을 나타낼 수 있는 5개의 발광 표시
(5)작동 온도는 ‐40C ‐ +65C
(6)수신기는 1미터 낙하 쇼크 테스트와 진동(40G) 테스트
(7)수신기는 1 미터 깊이에서 방수 테스트
(8)이동국 수신기는 내장형 라디오 모뎀이 한 유닛으로 구성
(9)소비 전력 2.5W
(10)라디오 모뎀을 포함한 소비 전력 3.75W
(11)밧데리는 24시간 연속 관측이 가능한 분량을 공급
(12)외부전원 포트 2개 내부밧데리 포트 2개 시리얼 포트 3개 USB 포트 1개.
(13)모든 전원은 자동으로 전환
(14)64메가 바이트 또는 그 이상의 메모리카드로 15초 간격으로 데이터를 저장시1500시간
이상을 저장
(15)휴대폰을 이용한 eRTK와 VRS 지원
(16)멀티 베이스 RTK 기능이 가능
(17)1Hz 2Hz 5Hz 와 10Hz 위치 갱신이 가능
(18)CMRii CMR+ RTCM2.1 포맷의 입출력
(19)안테나
- MIL810‐F에 의한 2M 드롭 테스트
- Sub‐mm 의 안정된 안테나 위상 중심
- 수평 1mm 이하의 위상 중심 신뢰도.
- 기준국용 안테나는 지름 34.3CM 의 고정밀 멀티패스 방지용 정밀 안테나
구성 및 기능 구성및성능

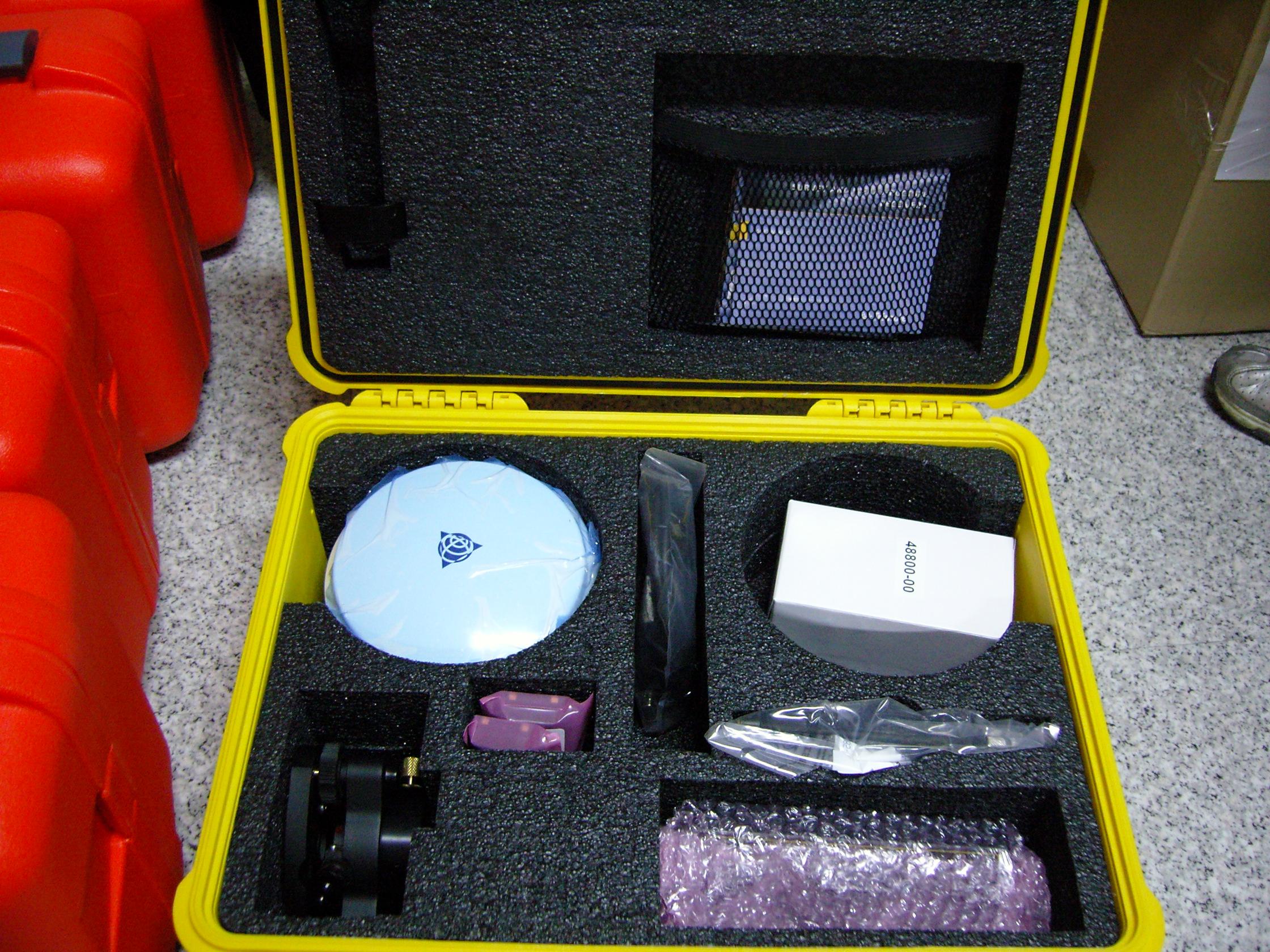

1. 기준국 이동국겸용 GPS (후처리 및 RTK 겸용)1 set

(1) 2주파 GPS 수신기 (라디오 모뎀 내장)(2)
(2) 배낭(2)
(3) USB 케이블(2)
(4) 안테나 높이 측정자(2)
(5) 리듐이온 밧데리(4)
(6) 카본피버 레인지 폴(2)
(7) TSC2 컨트롤러(2)
(8) 6AH 대용량 밧데리(2)
(9) 기준국관재프로그램(1)
2. 측량용 악세서리
(1) 목재 삼각대(2)
(2) 정준대(2)
(3) 정준대 어답터(2)
사용/활용예 활용분야
측량
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
