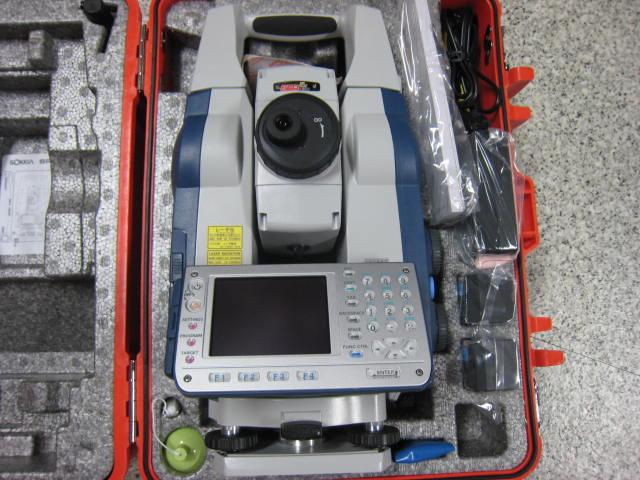

무타켓로보틱토탈스테이션

TotalStation

DRIS No. DRIS-22-0021
시설장비등록번호 NFEC-2008-06-138186
보유기관 대구과학대학교
담당자
연락처
이메일

장비정보

모델명 SRX2 제작사 Sokkia
취득일자 2008-02-01 취득금액 43,280,000원
5대 미래산업 분류 로봇 활용용도 시험
표준분류 물리적측정장비 > 길이/위치측정장비 > 위치측정장비
장비위치
대구광역시 북구 영송로 47 (태전동) 382-1 대구과학대학
장비설명 특징
1. 프리즘을 대략시준하고 측정키를 누르면 자동으로 프리즘 중앙을 찾아 정확하게 시준하여 측정이 가능하다.
2. 프리즘을 연속으로 추적하며 동시에 거리와 각도를 실시간 갱신하는자동추적 기능이 탑재되어 있다.
3. 소끼아의 독자적인 기술인 RED-tech EX의 탑재로 무타겟 500m까지 측정이 가능하다.
4.레이져포인터기능이 탑재되어 있어 어두운 환경에서도 시준을 정확하게 할 수 있다.
5. 모든 측량을 1명의 작업자가 할 수 있는 One-man 시스템이다.
6. 프리즘 추적 시 약간의 장애물에 구애받지 않고 추적이 가능하다.(±45′이내의 장애물)
7. 이동중 프리즘이 장애물에 가려보이지 않을 경우도완벽하게 다시 프리즘을 찾을 수 있어 이동이 자유롭다.
8. 완벽한리모트 콘트롤을 지원하므로 자동으로 프리즘 중앙을 찾아 정확하게 시준하여 측정이 가능하다.
9. Remoto Catcher 송광유닛에는 이동 방향을 감지하는 방향센서가 탑재되어프리즘의 이동 경로를 송신하여 토탈스테이션이 최적 방향으로 회전할 수 있게 해준다.
10. 토탈스테이션과 PC 토탈스테이션과 Remoto Catcher Remoto Catcher와 전자야장 전자야장과 PC 이 모든 연결이 무선으로 통신 가능하다.
11. 좌표측정시 거리와 각도 데이터가 좌표데이터와 함께 한 화면에 출력된다.
12. 가이드라이트기능으로 측설 작업 시 타겟 작업자가 측설위치를 스스로판단할 수 있다.
13. 어두운 환경에서도 정확한 자동 시준이 가능하다.
14. 작업현장의 특성에 따라 사용자가 임의로 기계내의 측량 메뉴를 배치할수 있어 작업현장의 효율성을 극대화 할 수 있다.
15. 좌표측정원격고저차측정 배각측정 후방교회법 대변측정 Setting Out Offset 측정 Two-Distance Offset 측정 면적측정 도로 설계 등 다양한 응용측정을 실용적이고 기능적인 프로그램으로 보다 효율적인 측정이 가능하다.
16. 유리프리즘과 반사 시트타겟 무 타겟 기능으로 측량을 간편하게 해결할 수 있다.
17. 약 10000포인트를 저장할 수 있는 내부 메
구성 및 기능 구성및성능
1. 망원경부
2. 측각부
3. 측거부
4. 자동 추적
5. Motor
6. 가이드 라이트
7. 인터페이스
내부 메모리 : 64MB
외부 메모리 : USB 메모리 (최대 1GB Host/Client)
CF 메모리 (최대 1GB)
데이터 통신 SFX : SFX dial-Up 기능
케이블 : RS-232C 규격준거 최대 38400bps

8. Handle(RC-TS3)
9. 배터리: 충전식 Li-ion 배터리 BDC58
10. 일반
OS : Window CE Ver. 5.0
디스플레이 : 3.5 inch TFT QVGA color LCD 터치스크린
키보드 : 32keys 백라이트 탑재
트리거 키 : 있음(오른쪽 측면)
막대 기포 감도 : 20″/2mm
전자 기포 그래픽 : 3′
디지털 : ±3′30″
원기포 : 10′/2mm
달력/시계 기능 : 있음
레이저 포인터 기능 : ON(5분 후 자동 꺼짐)/OFF(선택가능)
작동온도 : -20 ~ 50℃
보관온도 : -30 ~ 70℃
방수 방진 등급 : IP64(IEC60529:2001)
기계고 : 정준대 하단부터 236mm
Size(양면 디스플레이 핸들부착) : 201(W)×220(D)×375(H)mm
무게(배터리 핸들 포함) :양면 디스플레이 7.9kg 단면 디스플레이 7.7kg
11. 소프트웨어(S/W) : 현황처리프로그램
사용/활용예 활용분야
측량
