임피던스 분석기

Impedence Analyzer

DRIS No. DRIS-10-0223
시설장비등록번호 NFEC-2008-08-065063
보유기관 대구기계부품연구원
담당자
연락처
이메일

장비정보

모델명 4294A 제작사 Agilent Technologies
취득일자 2007-07-18 취득금액 87,637,382원
5대 미래산업 분류 해당없음 활용용도 시험
표준분류 전기/전자장비 > 측정시험장비 > 다기능임피던스측정시험장비
장비위치
대구광역시 달서구 성서공단로11길 32 (호림동) 12번지 대구기계부품연구원 연구1동 F3 301

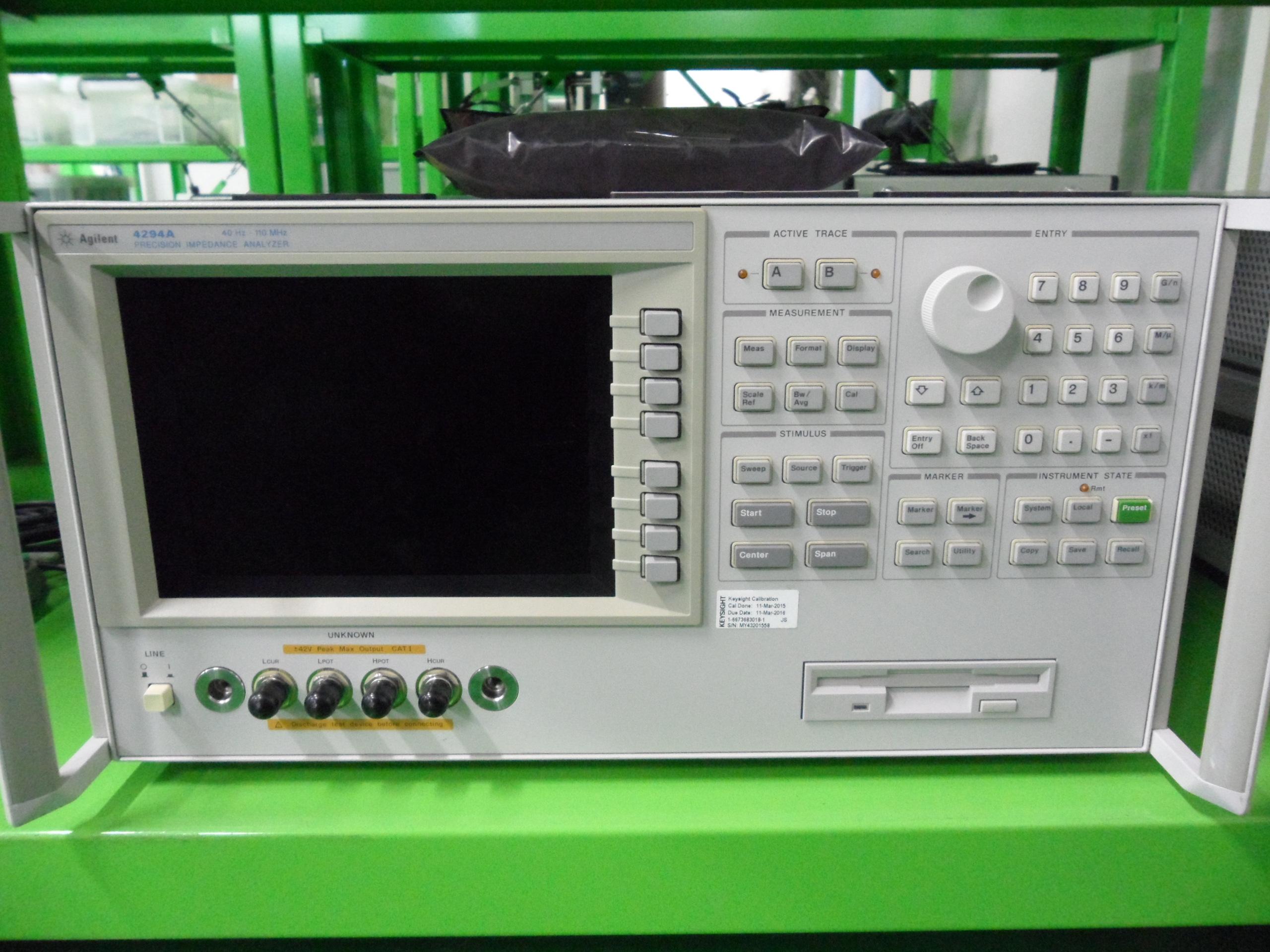

장비설명 애질런트 4294A 고정밀 임피던스 분석기는 효율적인 임피던스 측정과 부품 및 회로 분석을 위한 통합 솔류션입니다.
애질런트 4294A는 전자부품의 설계, 품질 검증 및 품질관리 그리고 생산 테스트를 위한 강력한 툴입니다. 회로 설계자 및 개발자들도 이 분석기가 제공하는 성능/기능의 혜택을 얻을 수 있습니다.
구성 및 기능 주요사양
1. Frequency Range : 40 Hz ~ 110 MHz
2. Frequency Resolution : 1 mHz
3. Frequency Accuracy : ±0.13 ppm
4. Impedance Parameters : |Z| |Y| R X G B L C D Q Θ
5. Impedance Range : 3 mΩ ~ 500 MΩ
6. Impedance Accuracy : ±0.08%
7. Voltage Signal Range : 5 mVrms ~ 1 Vrms
8. Voltage Signal Accuracy : 1 mV
9. Current Signal Range : 200 μArms ~ 20 mArms
10. Current Signal Accuracy : 20 μA
사용/활용예 용도
각종 전자부품 회로 및 재료에 대한 정확한 임피던스를 측정하고 이를 분석하는 장비로 효율적인 임피던스 측정뿐만 아니라 부품 및 회로분석이 가능하고 저손실 부품 분석이 가능함. 부품의 설계 품질검증 및 품질관리 그리고 생산테스트는 물론 재료 연구개발 및 회로설계와 개발환경에 사용되어짐.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
