아미노산분석기

Amino Acid Analyser

DRIS No.	DRIS-30-0004
시설장비등록번호	NFEC-2019-04-255624
보유기관	대구경북첨단의료산업진흥재단
담당자
연락처
이메일

장비정보

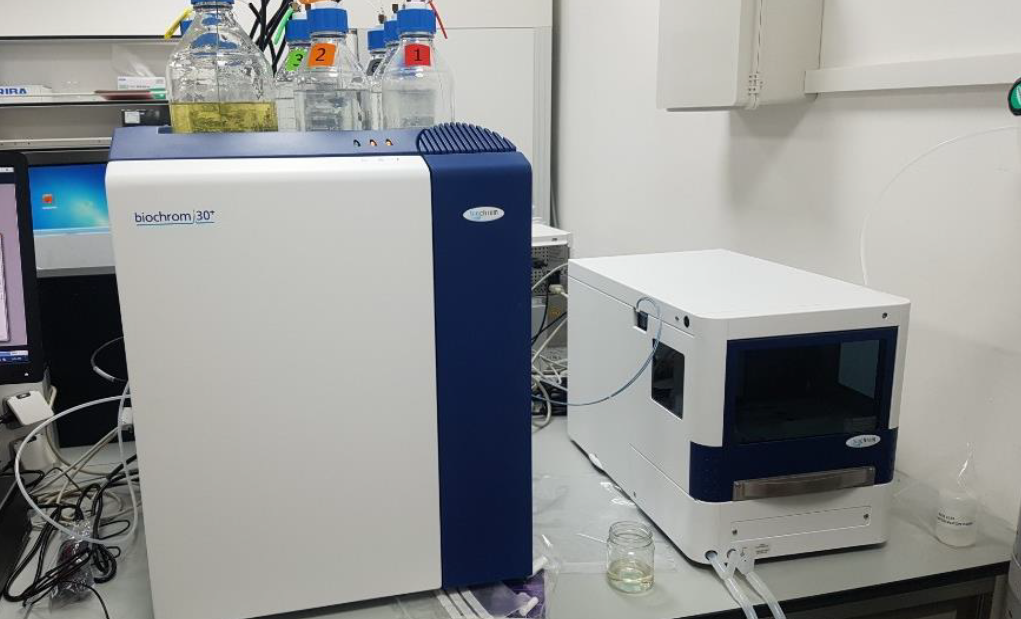

모델명	Biochrom 30 plus	제작사	Biochrom
취득일자	2019-04-18	취득금액	120,000,000원
5대 미래산업 분류	로봇	활용용도	시험
표준분류	화합물전처리/분석장비 > 분리분석장비 > 아미노산분석기
장비위치	대구광역시 동구 동내로 88 대구경북첨단의료산업진흥재단　 첨단의료기기개발지원센터 B1 140
장비설명	1. 추가적인 유도체화 과정 없이 아미노산의 포스트컬럼 광도 검출방법을 이용 2. 피스톤 윤활을 개선하여 피스톤 씰의 교환주기 단축을 방지하기 위한 피스톤 자동 세척 장치 3. 최소한의 실험실 공간이 요구되어지는 컴팩트 디자인 4. 온라인으로 각 성능을 관찰할 수 있는 자동화된 장치 5. 생체 또는 단백질 가수분해 아미노산의 자동 분석 가능 6. 분석컬럼, 펌프헤드, 유로부품 등은 오염을 방지하고 기기의 내구성을 높이기 위하여 비활성 물질인 세라믹, 폴리머 PEEK의 재질로 제작 7. 작동이 정지될 때 오염 방지를 위해 반응조와 플로우셀을 자동으로 세척하는 기능 8. 21 CFR Part 11(FDA에서 만든 전자기록 및 전자서명에 대한 규정)에 적합할 것 9. 생체 및 식품, 사료 등의 넓고 다양한 시료를 저장된 해당 프로그램과 컬럼을 사용하여 분석할 수 있을 것 10. 컬럼(양이온 교환수지)은 반영구적인 수명을 가질 것
구성 및 기능	1. 아미노산분석 장치와 자동시료주입기 (1) 컬럼 유니트 1) 히팅과 쿨링은 펠티어 소자 또는 이와 동등한 소자를 이용하여 제작 2) 손으로 연결 할 수 있는 고분해능 PEEK 재질의 컬럼 3) 온도 오차값 : ±0.2℃ 이하 4) 컬럼 온도는 20도에서 99도 범위에서 그레디언트 프로그램을 할 수 있을 것 (2) 생체 아미노산 분석시간(lithium) : 90분 이하 (3) 단백질 가수분해물 분석시간(sodium) : 35분 이하 (4) 시약과 완충액 : 완충액 갯수 : 6개 : 닌히드린 시약 : 냉장이 필요 없음 : 펌프와 반응조의 유지 관리를 위하여 2개 이상의 세척 증류수 사용 (5) 펌프장치 1) 세라믹 펌프는 일정한 유량, 낮은 맥동 그리고 부식 제거를 위하여 메탈이 없는 표면으로 제작 2) 펌프들은 컨트롤 소프트웨어에 의해 모두 컨트롤 3) 유량 체크가 필요 없을 것 4) 모든 펌프는 자동 피스톤 세척 장치 기능을 가질 것 5) 추가적인 편리를 위하여 닌히드린 에어 트랩을 가질 것 6) 펌프는 이중의 쌍으로 된 피스톤으로 구성 (6) 검출 장치 1) 검출기 : 440 nm 와 570 nm의 검출과 플로우셀 : 정밀한 렌즈의 광학장치와 텅스텐할로겐 램프 : 플로우셀 용량 : 8㎕ 2) 반응조 : a. 고온, 40도에서 145도 범위에서 조절할 수 있는 고체장치 b. 과열차단 안전장치 c. 종료후나 정전시 발생되는 코일의 막힘을 최소화 하기 위한 코일 자동 세척기능 d. 반응조 온도 오차값 : ±0.2℃ 이하 3) 머무른 시간의 재현성 : 0.1% CV 이하 피크 면적의 재현성 : 0.5% CV 이하 (7) 장치 조정 소프트웨어 1) 표준분석프로그램은 하드디스크에 저장되고 그리고 필요에 따라 표준프로그램을 기초로 하여 새로운 프로그램을 만들 수 있을 것 2) 소프트웨어는 완충액, 유량, 온도의 프로그램을 만드는데 있어 자유자재로 거의 한계 없이 만들 수 있을 것 3) 저장된 프로그램은 시료순서 그리고 분석되어질 시료의 수량, 연결된 프로그램 등의 내용이 포함 될 것 4) 모든 기능은 화면에 나타나고 표시되어 질 것 5) 일반적인 분석, 자동재생, 세척과정, 그리고 컬럼팩킹 등의 프로그램이 내장 될 것 6) 각 시료마다 설정되는 내용 : 주입양, 주입방법, 바이알 번호등. 7) 결함 진단 장치 (경고 와 정지) ㄱ. 고/저 완충액 압력 ㄴ. 낮은 질소 압력 ㄷ. 반응조 과열 ㄹ. 검출기 램프 결함 ㅁ. 컬럼 과열 ㅂ. 고/저 닌히드린 압력 ㅅ. 고/저 반응조 압력 ㅇ. 자동시료주입기 결함 ㅈ. 누출 에러 8) 시료일지는 모든 분석시료의 기록이 유지되며 프로그램은 GLP 목적을 위하여 일 혹은 주 단위 기록을 분석, 복사 그리고 프린트 할 수 있다 9) 완충액 사용 모니터링 기능으로 시료를 분석하기 전에 완충액과 시약의 잔량을 사용자가 확인할 수 있도록 한다 (8) 데이터 처리 출력 1) 분석시작 신호와 440 nm, 570 nm 채널 그리고 두파장의 합(570nm+440nm)신호로 부터 분리된 1V 출력
사용/활용예	콜라겐 단백질, 핵산, 당질 등의 고분자물질을 성분 분석하여 순도 높은 타켓 단백질을 확보하고 단백질의 아미노산 조성, 배열 등 단백질에 대한 연구를 위해 다양한 물질로부터 분리, 정제된 단백질과 핵산을 분석하여 순수한 단백질 확보에 사용함.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
