경두개자기자극기

Transcranial Magnetic Stimulator

DRIS No. DRIS-19-0075
시설장비등록번호 NFEC-2019-05-255922
보유기관 대구경북과학기술원
담당자
연락처
이메일

장비정보

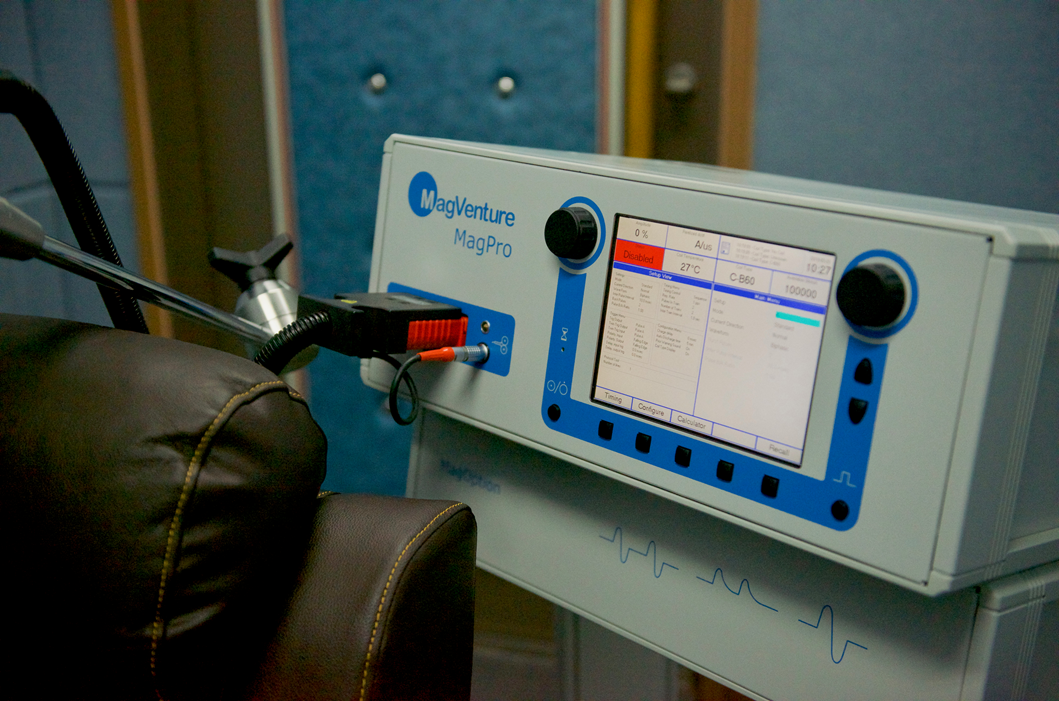

모델명 Magpro X100 제작사 Magventure
취득일자 2019-05-17 취득금액 84,000,000원
5대 미래산업 분류 로봇 활용용도 시험
표준분류 전기/전자장비 > 신호발생장비 > 임의파형발생장비
장비위치
대구광역시 달성군 현풍읍 테크노중앙대로 333 (재)대구경북과학기술원 E4 F5 503
장비설명 1. 장비설명
○ 경두개 자기 자극기, 즉 TMS란 Transcranial Magnetic Stimulation의 약자로 전자기장을 이용, 비침습적으로 국소대뇌 피질을 자극하여 뇌의 활동을 활성화 또는 안정화 하는 장비.
○ TMS는 머리의 표면에 1 밀리세컨드(ms)보다 짧은 시간 동안 전류가 흐르게 하고, 이때 발생하는 자기장을 이용하여 뇌를 자극 함. 이 때 자기장은 두개골을 통과하여 피질의 신경세포에서 유도전류를 발생시키고, 따라서, 교류전류는 코일을 통해서 자기 에너지로 변환된 후 신경 세포들에서 전류로 전환 됨.
○ 유도전류가 운동피질을 자극할 때 운동신경에 대해 흥분 또는 억제 효과를 나타내는 것으로 알려져 있음. 또한 우울증 치료에 대한 효과, 통증에 대한 임상 효과 및 Parkinson병에 대한 임상 효과와 다수 보고.
○ 국내에서는 경두개 자기자극 치료술(또는 마그네틱 치료)로도 사용되고 있음. 이것이 가능한 것은 피부나 뼈, 근육을 감쇄 없이 통과할 수 있는 자기장의 특성 때문이며, 이 특성을 이용하여 선진국을 위주로 다양한 질환에 적용되고 있는 안전한 장비임.
○ 사용 목적
본 연구책임자는 TMS 장비를 사용하여 두뇌의 특정 관심 영역(Region of Interests: ROI)을 자극, 그 자극 부위가 갖는 기능을 정상인을 대상으로 알아 볼 예정임.
즉 자극하는 뇌 부위에 따라 인간의 여러 인지 과정, 즉 기억, 언어, 의사결정의 뉴럴메커니즘을 다양하게 알아볼 수 있어, 두뇌 특정 영역과 그 영역의 기능적 특이성(Functional specificity)에 대한 인과관계를 입증할 수 있음.
구성 및 기능 2. 구성 및 성능 ① 자극 파형 :
Biphasic
Biphasic Burst (Theta Burst)
Monophasic
Power Mode
Dual Pulse
Twin Pulse
Half Sine

② 기본 모드에서의 펄스 폭
Biphasic : 280us,
Monophasic : 70us
Halfsine : 140us

③ 파워 모드에서의 펄스 폭 : Biphasic : 400us,
Monophasic : 100us
Halfsine : 200us

④ 자기 기울기 : 40-60 kTesla/s
⑤ 최대 자기 자극 필드 : 1-4 Tesla/s
⑥ 반복 자극 비율 : 최대 100 pps.
⑦ Expected Main Capacitor Durability : >1.000.000 Stimulations.
⑧ 최대 코일 온도 : 41℃가 되면 자동으로 자극 차단
⑨ 자극과 자극 사이의 양극 버스트 펄스 : 0.5ms 에서 100ms
⑩ 양극 버스트 자극 수 : 2, 3, 4, 5
사용/활용예 3. 사용예 -두뇌의 신경 기제를 실험적으로 manipulation했을 때 인지과정에 어떠한 변화가 나타나는지를 TMS를 통해 연구하고자 함.
-영역의 특이성(specificity)에 중점을 둔 두뇌 활성화 영역과 영역간의 연결성(connectivity)에 중점을 둔 네트웍의 허브(hub) 영역을 관심영역(seed region)으로 잡고 이 영역들을 대상으로 TMS를 수행.
-TMS의 적용 유무에 따른 행동지표의 변화를 통해 TMS가 가해진 관심영역(seed region)이 담당하는 인지 기능에 대한 인과적 추론이 가능하고, 동시에 정보처리의 시점도 함께 연구할 수 있음.
-자기를 이용하며 검사와 치료에 광범위하게게 사용 됨. 운동유발전위검사, 경두계 자기 자극, 그리고 기능성 자기 자극기등의 분야에 이용됨.
-비침투성 자기자극기이며 임상검사및 치료등에 사용됨.
-신경자극, 뇌자극 등 연구분야에 이용됨.
-뇌 중심부 안과 척수 신경 조직의 운동 경로의 생리학적 연구나 운동 신경 자극에 대한 연구가 가능.
