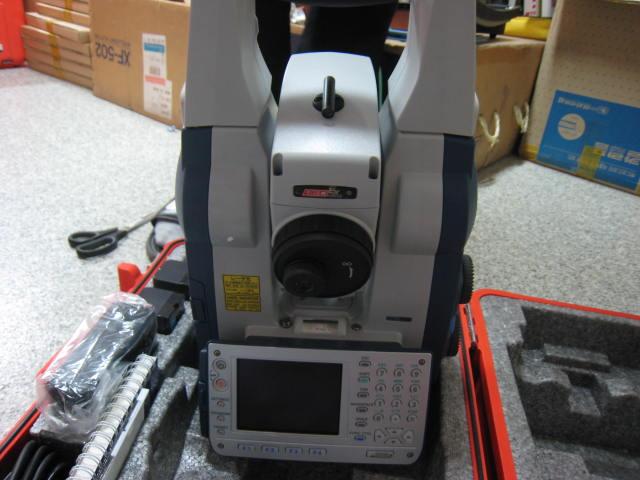

GIS지상자료취득시스템

GIS data survey system

DRIS No.	DRIS-22-0016
시설장비등록번호	NFEC-2011-01-137576
보유기관	대구과학대학교
담당자
연락처
이메일

장비정보

모델명	SRX2	제작사	Sokkia
취득일자	2010-03-26	취득금액	46,800,000원
5대 미래산업 분류	UAM,반도체	활용용도	시험
표준분류	물리적측정장비 > 길이/위치측정장비 > 위치측정장비
장비위치	대구광역시 북구 영송로 47 (태전동) 382-1 대구과학대학
장비설명	- 프리즘을 대략 시준하고 측정키를 누르면 자동으로 프리즘 중앙을 찾아 정확하게 시준하여 측정이 가능하고 Flatbed 와 200매 ADF 자동으로 문서를 공급하는 장치이다. - 프리즘을 연속으로 추적하며 동시에 거리와 각도를 실시간 갱신하는 자동추적 기능이 탑재되어 있다. - 소끼아의 독자적인 기술인 RED-tech EX의 탑재로 무타겟 500m까지 측정이 가능하다. - 레이져 포인터 기능이 탑재되어 있어 어두운 환경에서도 시준을 정확하게 할 수 있다. - 모든 측량을 1명의 작업자가 할 수 있는 One-man 시스템이며 첨단 이미지 향상 기술 을 적용하여 Multi-Crop 와 2-Page를 자동으로 분리한다. - 프리즘 추적 시 약간의 장애물에 구애받지 않고 추적이 가능하다. (±45′이내의 장애물)이동 중 프리즘이 장애물에 가려 보이지 않을 경우도 완벽하게 다시 프리즘을 찾을 수 있어 이동이 자유롭고 긴 문서도 손쉽게 스캐닝 할 수 있다. - 완벽한 리모트 콘트롤을 지원하므로 자동으로 프리즘 중앙을 찾아 정확하게 시준하여 측정이 가능하다. - Remoto Catcher 송광유닛에는 이동 방향을 감지하는 방향센서가 탑재되어 프리즘의 이동 경로를 송신하여 토탈스테이션이 최적 방향으로 회전할 수 있게 해준다. - 토탈스테이션과 PC 토탈스테이션과 Remoto Catcher Remoto Catcher와 전자야장 전자야장과 PC 이 모든 연결이 무선으로 통신 가능하다. - 좌표 측정 시 거리와 각도 데이터가 좌표데이터와 함께 한 화면에 출력된다. - 가이드 라이트 기능으로 측설 작업 시 타겟 작업자가 측설위치를 스스로 판단할 수 있다. - 어두운 환경에서도 정확한 자동 시준이 가능하다. - 작업 현장의 특성에 따라 사용자가 임의로 기계내의 측량 메뉴를 배치할 수 있어 작업 현장의 효율성을 극대화 할 수 있다. - 좌표측정 원격 고저차 측정 배각측정 후방교회법 대변측정 Setting Out Offset 측정Two-Distance Offset 측정 면적측정 도로
구성 및 기능	망원경부 : 360°회전 측거/측각 동축 광학계 EDM과 레이저 포인트 동축 크기 : 173mm 유효경 : 45mm 배율/상 : 30× /정상 분해능 : 2.5″ 시계 : 1°30′ (26m/1000m) 최단 초점거리 : 1.3m 십자선 조명 : 내장 (5단계 명암선택 가능) 측각부 : 광전식 앱솔루트 엔코더 스캐닝 방식 IACS (Independent angle calibration system) 단위 : 도분초 / Gon/ Mil 선택 최소 표시 : 0.5″ 1″ 정도 : 2″ 자동 2축 보정기구 : 보정범위 ±3′ 표시 디지털/그래픽 선택가능 콜리메이션 기능 : ON/OFF 선택 측각 모드 수평각(H) : 좌회각우회각 0SET 임의각 입력가능. 연직각(V) : 천장0°/수평0°/수평0°±90°선택가능. 측거부 : 동축형 레이저광 변조식 위상차 측정 레이저 등급 Class 3R 광원 : 적색 레이저 다이오드 690mm 무타겟 : 0.3m~500m (60×60) 반사 시트 타겟 (RS90N) : 1.3m~500m 미니폴프리즘(OR1PA) : 1.3m~500m 컴팩트 프리즘(CP01) : 1.3m~2500m 360°프리즘(ATP1) : 1.3m~1000m 1소자 프리즘(AP01) : 1.3m~5000m (최대 6000m) 3소자 프리즘(AP01) : 1.3m~12000m 단위 : Meter/Feet/US ft/inch 선택 최소표시 정밀측정 : 0.0001m/0.001m (선택가능) 고속측정 : 0.001m 트래킹 : 0.01m 최대 사거리 표시 : 9999.999m (무타겟:800.000m) 정도 무타겟(정밀) : 0.3~200m ±(3+2ppm×D)mm : 200~350m ±(5+10ppm×D)mm : 350~500m ±(10+10ppm×D)mm
