초음파장비

Ultrasound system

DRIS No.	DRIS-19-0063
시설장비등록번호	NFEC-2019-09-257612
보유기관	대구경북과학기술원
담당자
연락처
이메일

장비정보

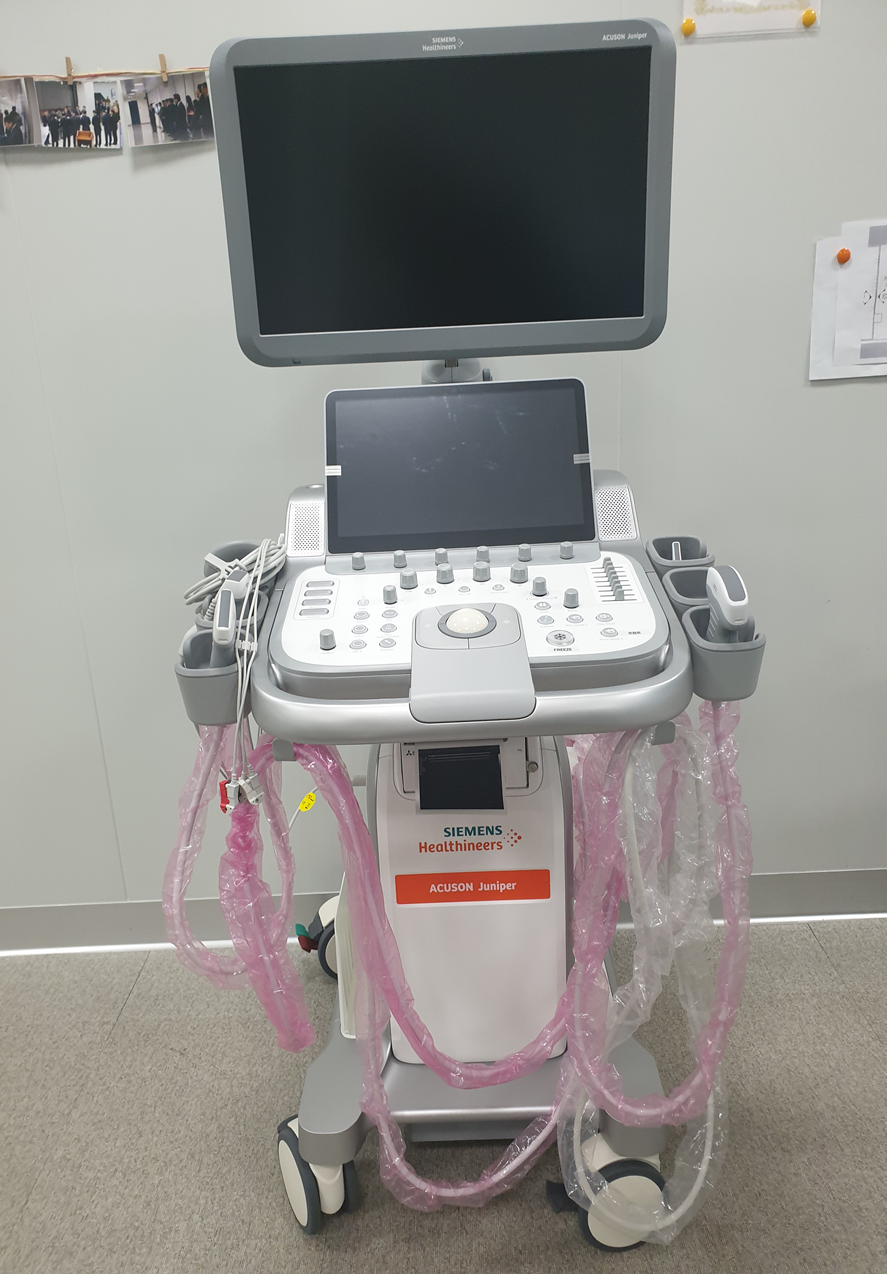

모델명	Acuson	제작사	Siemens
취득일자	2019-08-13	취득금액	73,000,000원
5대 미래산업 분류	로봇	활용용도	시험
표준분류	임상의료장비 > 임상진단영상장비 > 임상진단용초음파장비
장비위치	대구광역시 달성군 현풍읍 테크노중앙대로 333 대구경북과학기술원 실험동물센터 B2층 B250-6호
장비설명	1. 장비설명 ◎ 인체에 무해한 초음파를 사용하여 분석하고자 하는 도물 및 인체의 조직 단면을 모티너에 영상화 시켜 진단하는 장비로서 각 조직의 흑백영상은 몰론 각 혈관의 혈류상태를 칼라 및 스펙트럴 도플러를 이용하여 진단 할 수 있다 ◎ 방사선과와 산부인과 영역의 모든 부위를 진단할수있다. ◎ 동물초음파에서 소동물에 적합한 linear 프로브인 16L4, 일반 동물에 쓰이는 12L4, 동물용 sector인 8V4, abdomen용 11M3 프로브가 장착되어 전반적인 동물실험에 사용이 가능하다.
구성 및 기능	2. 구성 및 성능 1. System Architecture • 2D-mode line density : Up to 512 lines • 5 active ports • Processing channels: Up to 1,032,192 channels • Total system dynamic Range : > 227dB • Integrated 500GB Solid State Drive (SSD) • Operating instructions are available in 27 additional languages • 21.5 inch full HD 1080p, flat panel liquid crystal Display (LCD) • Conventional pull-out keyboard, touch screen keyboard • Left/Right Swivel Articulation: -90° to 90° • 13.3” touch screen (resolution 1920 x 1080) 2. Basic Imaging Mode • B-mode, M-mode, Color-mode, Power Doppler : high contrast resolution => full diagnostic quality , 동물병원에서 high end grade • Velocity-based color Doppler • Pulsed wave spectral doppler • Anatomical M-mode • Directional power Doppler 3. Advanced SieClear Spatial Compounding 4. Dynamic TCE Technology 5. Clarify Vascular Enhancement (Clarify VE) 6. Tissue Harmonic Imaging (THI) 7. eSielmage (TEQ) 8. HD zoom 9.Doppler Tissue Imaging (DTI) 10. Probes 1) 11M3 Curved Array Transducer 2) 16L4 Linear Array Transducer 3) 10V4 ECHO Array Transducer 4) 12L3 Linear Array Transducer 11. B/W PRINTER 12. Gel Warmer (성능) ACUSON Juniper 초음파 시스템은 간편하고 직관적인 디자인으로 요약된 시간 테스트 및 첨단 이미징 기술을 내장한 고성능 소형 초음파 진단 시스템입니다. 𐩒● 터치 스크린 및 기존 제어판을 통해 ACUSON Juniper 시스템은 동적 사용자 요구 사항에 따라 확장하고 적응하도록 설계. ● 동물용 초음파를 위한 프로브 구성 - 소동물 적합한 Linear 프로브 : 16L4 장착 - 일반동물 적합 프로브 : 12L4 장착 - 동물용 sector : 8V4 장착 - Abdomen 사용 프로브 : 11M3 장착 ● 지멘스 고유의 Post-Processing 방식으로 Speckle을 감소. 𐩒● 최적화된 이미지를 제공하고 불필요한 키 스트로크를 줄여 검사 시간을 단축시킴으로써 워크 플로우 향상 𐩒 동물 조직 단면의 모니터 영상화가 가능하며, 정교해진 해상도와 처리속도 지원. 𐩒● Dynamic Persistence 𐩒● Auto Flash Color Artifact Suppression : 프로브 및 환자의 움직임과 관련된 아티팩트를 감지 및방지하고 모션이 감지되지 않을 때 컬러 이미지 센싱을 강화합니다. ●𐩒 Advanced SieClear Spatial Compounding : 공간 배합 및 컴파운딩이라는 두 가지 고유 한 기술을 결합하여 뛰어난 이미지 품질을 제
사용/활용예	3. 사용예 ◎로봇공학과에서 사람을 대상으로 한 소형장비 개발 후, 실제 성능 검사를위해서 돼지에 장비를 삽입 하고자 할 경우, 초음파를 이용하여 장비 삽입 할 장기 관찰 혹은 장비 삽입 후 장기관촬을 하여 개발된 장비가 돼지(실험동물모델)에서 연구자가 원하는 성능을 가지고 있는지 판단할수있다. ◎ 실험동물 청정화 과정에서 수정란을 대리모에 이식한 뒤, 초기임신을 판단하여 실험동물 청정화의 성공율 및 임신 예측이 가능하여 연구자에게 빠른 결과 전달이 가능하다.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
