광학 단층촬영 이미징 시스템

OCT Imaging System

DRIS No.	DRIS-101-0052
시설장비등록번호	NFEC-2019-10-258066
보유기관	계명대학교 산학협력단
담당자
연락처
이메일

장비정보

모델명	OCT Imaging System	제작사	Edmund Optics
취득일자	2019-06-25	취득금액	13,695,000원
5대 미래산업 분류	UAM,반도체,로봇,ABB	활용용도	시험
표준분류	광학/전자영상장비 > 이미지분석장비 > 달리 분류되지 않는 이미지분석장비
장비위치	대구광역시 달서구 달구벌대로 1095 계명대학교 　 산학협력단 산학협력관 F4 416

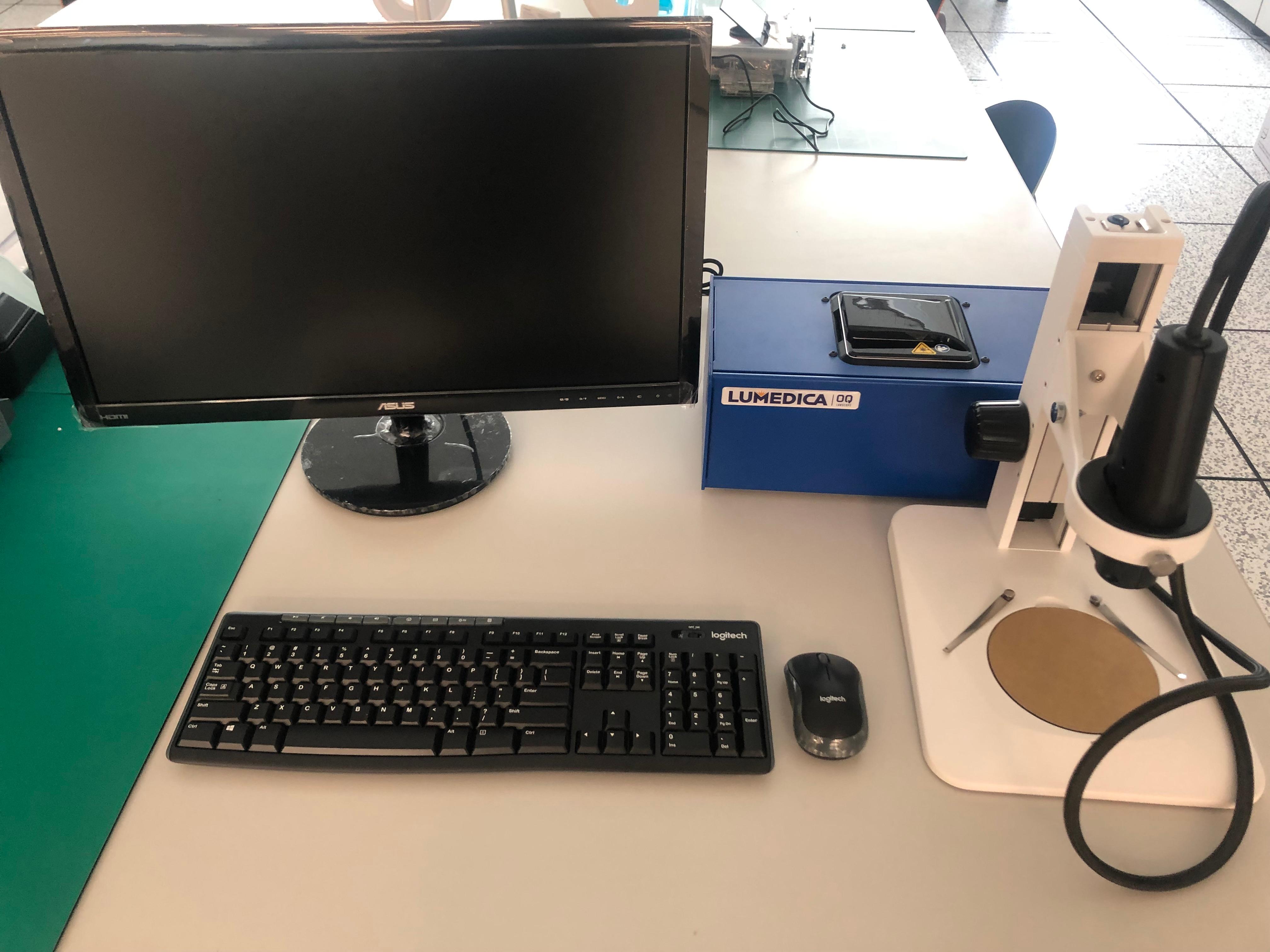

장비설명	OCT Imaging System 고해상도의 빛간섭단층촬영(Optical Coherence Tomography)을 위한 일체형 이미징 시스템 장비. 이 시스템은 resolution, frame-rate, power specifications 제공. 840nm 중심 레이저를 포함한 공기 중에서 최대 2.8mm, 그리고 조직 내에서는 2mm의 깊이까지 단층 촬영을 통한 검사 및 분석 용도. 5µm의 광축 해상도, 15µm의 측면 해상도. 소형 외관, 통합형 PC, 작동이 간편한 그래픽 기반의 사용자 인터페이스
구성 및 기능	• 이미지 크기(Pixels): 512 x 512 • A-스캔 라인 속도: 8,800 lines/second • B-스캔 이미지 속도: 12 lines/second • 감도 (OSNR): 100dB • 깊이 해상도(Depth Resolution) - 대기중: 7μm, 조직: 5μm • 가로 해상도(Transverse Resolution): 15μm • 중심 파장(CWL): 840nm • 스캔 범위(mm): 7 x 7 • 출력 전력: 750μW
사용/활용예	- 의료기기 공용기술 활용촉진센터의 제품설계 지원에 사용 - 시스템산업기술개발기반 구축사업의 일환으로 구축되는 장비임으로 용도 및 사용계획은 의료기기 공용기술 활용촉진센터 사업계획서를 따름 - 광학 단층 촬영 (optical coherence tomography)을 통해 주파수 영역의 광 간섭 단층 촬영 (coherence tomography)은 신호 대 잡음 비 (signal-to-noise ratio)의 이점을 제공, 빠른 신호 획득을 가능. - 시제품 제작 및 재료 분석 및 측정, 연구의 과정에서 활용 예정, 진단 의학 등의 다양한 용도로 사용 - 의료기기 연구 및 분석, 재료의 측정의 데이터 활용
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
