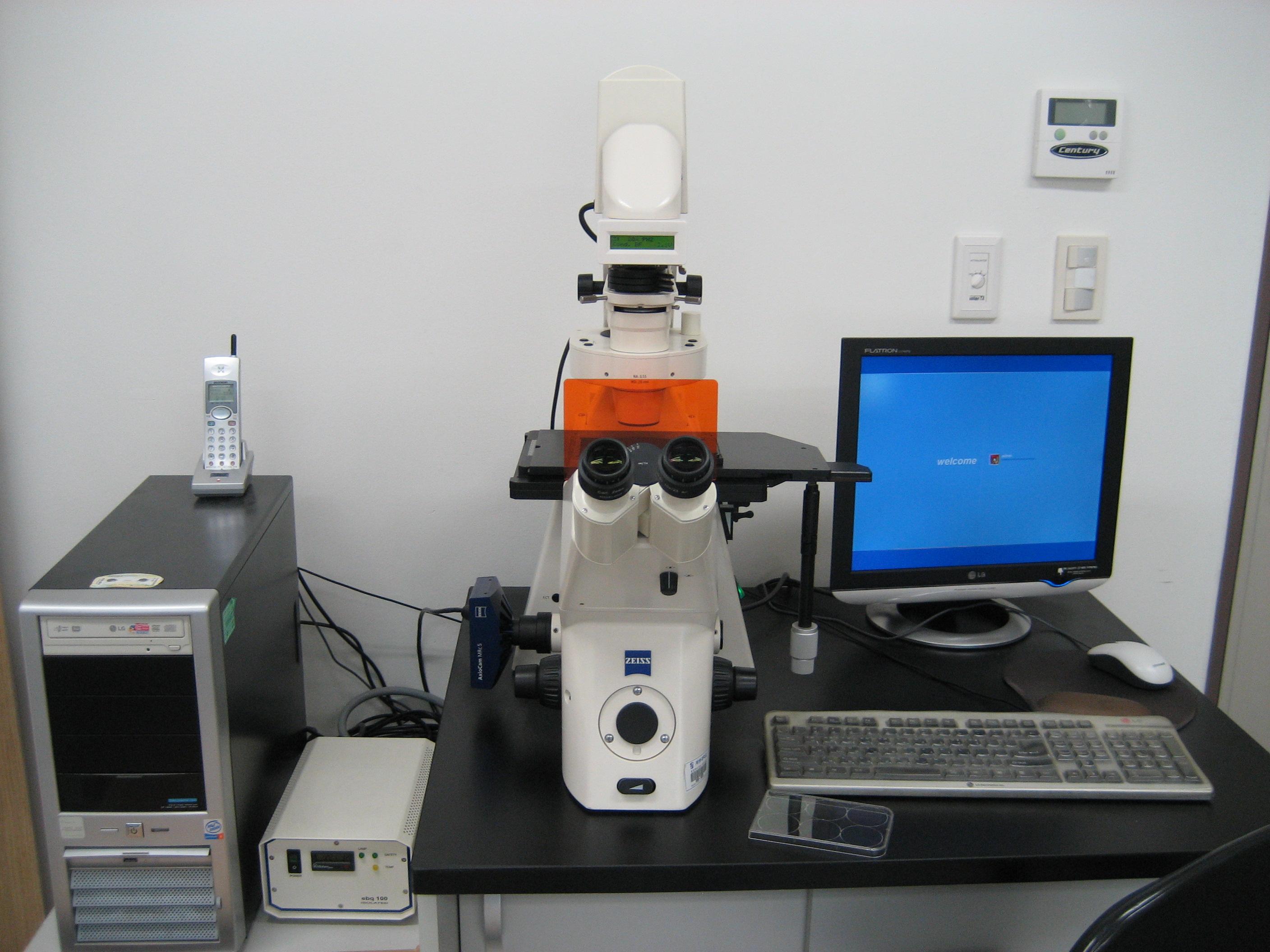

형광현미경

Fluorescence Microscope

DRIS No.	DRIS-101-0181
시설장비등록번호	NFEC-2011-08-147454
보유기관	계명대학교 산학협력단
담당자
연락처
이메일

장비정보

모델명	Axiovert 200M	제작사	Carl Zeiss
취득일자	2006-02-23	취득금액	54,733,203원
5대 미래산업 분류	로봇	활용용도	시험
표준분류	광학/전자영상장비 > 현미경 > 광학현미경
장비위치	대구광역시 달서구 달구벌대로 1095 (신당동) 1000 계명대학교 성서캠퍼스 의과대학 연구동
장비설명	레이저 형광현미경은 관찰하고 싶은 부분을 알맞은 염색약으로 염색하면 염색된 세포의 형광물질이 파장이 짧은 자외선을 흡수하여 적색으로 기울어진 파장의 빛인 가시광선을 방출함으로써 이미지를 볼 수 있는 관찰용 실험기구이다. 형광현미경으로 관찰 할 때에는 어두운 배경에 시료에서 염색된 부분만 형광 빛으로 보이게 되어 상을 찾아내기가 훨씬 용이한 것이 특징이다.
구성 및 기능	형광현미경은 일반 광학 현미경과 비슷한 구조를 포함하고 있지만 가장 큰 차이점은 일반 현미경은 눈으로 빛을 보는 것이지만 형광현미경은 레이저를 이용하여 생물체 내부의 형광물질을 비추게 되어 이때 나온 형광 광선을 검출하여 형광필터를 통하여 직접 눈으로 관찰하거나 컴퓨터로 영상화한다는 점이다. 레이저 형광현미경은 크게 나누면 광원에 해당하는 레이저 모듈 일반 현미경의 구조와 비슷한 현미경 모듈 그리고 표본의 초점면의 여러 곳을 주사하여 나오는 형광을 받아들여 컴퓨터로 그 신호를 처리해서 보내주는 주사 모듈의 세 부분으로 구분할 수 있다. 레이저 모듈 광학기기는 빛을 사용하기 때문에 태양빛이나 인공조명을 이용해야 한다. 레이저 형광현미경은 이름에서 유추할 수 있는 것처럼 광원으로 레이저를 사용한다. 아르곤 레이저 다이오드 레이저 헬륨-네온 레이저 등을 비롯하여 많은 종류의 레이저들이 사용된다. 주사 모듈 핀홀은 레이저 형광현미경의 특징을 잘 나타내주는 것으로 핀홀의 작용에 의해서 원하는 초점면상의 절편을 볼 수 있을뿐더러 분해능도 향상시켜주는 핵심요소이다. 형광현미경은 시료 중 원하는 지점에 레이저와 검출기의 초점을 동시에 일치시킴으로써 초점에서 벗어난 이미지에 의한 간섭현상을 최소화하고 이미지의 선명도를 극대화시킨 현미경이다. 광원에서 나온 광선이 광선분할기에 의해서 반사되어 광선이 표본 쪽으로 진행하게 된다. 진행된 광원은 렌즈를 지나 관측하고자 하는 표본의 한 지점에 맺히고 이것이 표본의 형광물질을 자극하여 빛을 내게 된다. 이때 측정하고자 하는 표본에서 나간 빛이 초점으로 다시 맺히는 지점에 작은 구멍(핀홀)을 놓게 되면 깨끗한 상을 얻을 수 있다. 이렇게 핀홀의 위치에 해당하는 표본의 정보만을 얻어내기 때문에 레이저 형광현미경을 공초점 현미경이라고 부른다.
사용/활용예	형광현미경은 생명과학 의학 약학 식품 금속 반도체 등 다양한 분야에 이용될 수 있다. 가장 많이 이용되는 분야는 바로 생명과학 연구인데 주로 세포 구조연구 단백질 발현 연구 등을 위해 이용한다.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
