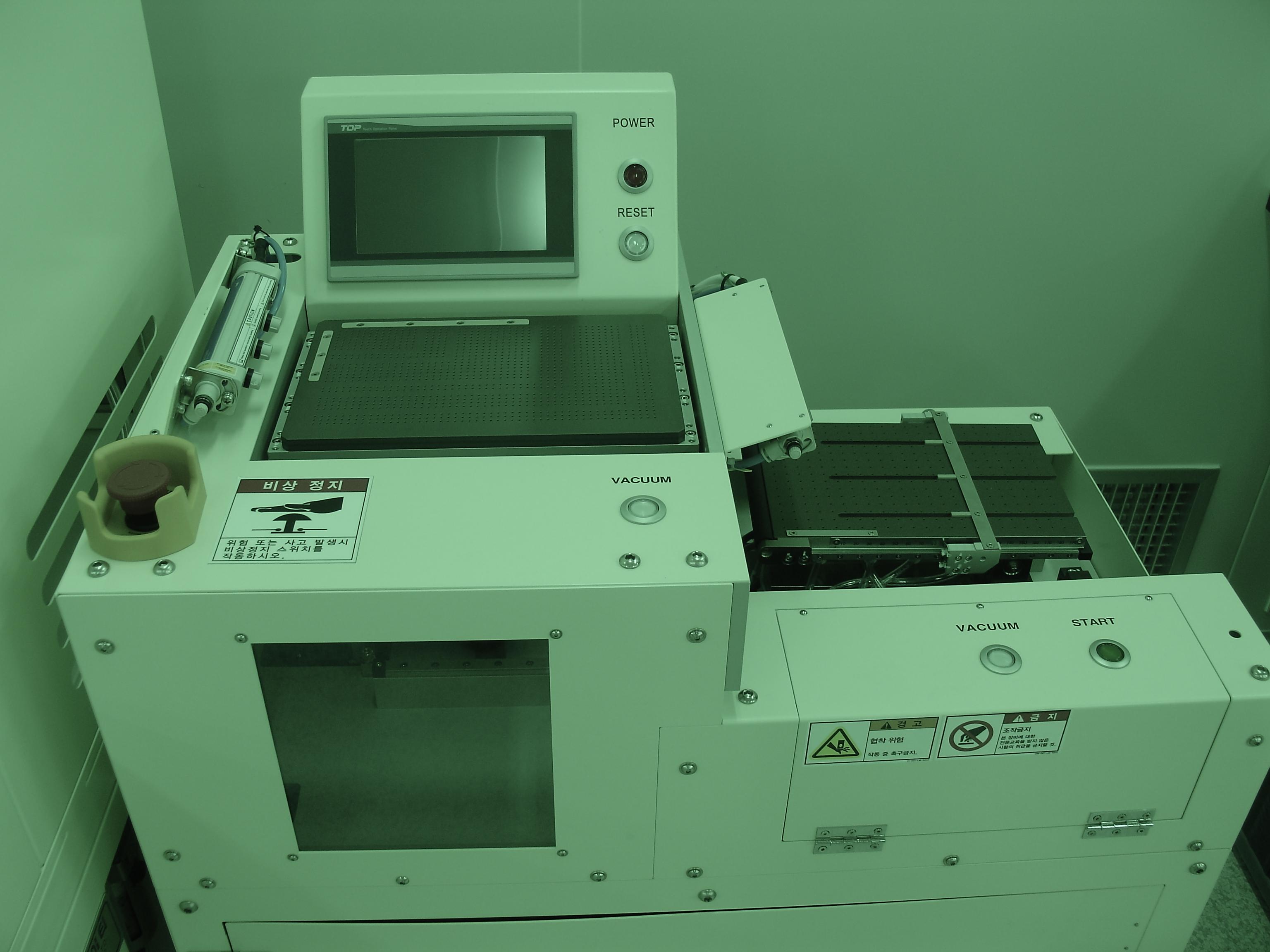

멀티라미네이팅시스템

Multi-laminating system

DRIS No.	DRIS-TP-NC-0043
시설장비등록번호	NFEC-2011-11-150621
보유기관	대구테크노파크
담당자	김효영
연락처	053-602-1734
이메일	kimhy@dgtp.or.kr

장비정보

모델명	모델명 없음	제작사	오토엠아이티
취득일자	2011-08-10	취득금액	49,500,000원
5대 미래산업 분류	UAM	활용용도	시험
표준분류	기계가공/시험장비 > >
장비위치	대구광역시 달서구 성서공단로 46-17 (대천동) 891-5 대구테크노파크 나노융합실용화센터 F1 나노평가실
장비설명	1. 멀티라미네이팅시스템은 Roller를 이용하여 Cell과 Cell단위로 Laminating 시켜주는 설비이다. 2. Flat substrate to Film(None curl) 주력의 Laminating이다.
구성 및 기능	(1) Work Spec - Cell Size(mm) : ~11” - Film thickness(mm) : 0.125~0.188 mm (None Curl 기준) - Glass or Cover Rense size : 1.2 ~ 2.0 mm (2) System Composition a. Nomal specification - Laminating method : Attachment Roller에의한 Rolling - M/C Tact Time : 11~12초/Cell (작업자시간 제외) - Main Air Input : 5~6 kgf/㎠ - Input power : AC220V 3phase, 60Hz" - Align method : JIG방식 Mechanical Align - Align accuracy : X,Y,Θ ±0.2㎜ (machine accuracy) - 보호지/이형지 박리 방법 : 수동박리 - Sheet/Panel 공급 : 수동 Setting - Model Change는 Manual type. - 설비외관 및 색상은 추후 재협의 - FFU & 제전용 이온브로어 장착. b. TURN & Laminating Stage - 흡착 Plate 진공흡착 ON/OFF 제어 가능한 Lever type Switch적용 - Sheet의 Guiding방식은 Jig or Face guide방식 적용 - 흡착부는 vacuum ejector를 사용한다. - 회전부 Air Cylinder 적용. c. PANEL STAGE - 1 Stage로 구성 - X-axis : AC Servo Motor 1축 제어 - 수동 조작 시 Overrun방지를 위해 Ball Screw에 우레탄 Stopper 적용. - 흡착수대 평면도는 ± 0.02이하. - 흡착수대의 Panel Guiding방식 : JIG Align방식 (3) 설비 Utility a. Input Power : 3상 220V, 60Hz" b. Control Power : AC 220V/DC24V c. Air Press : 5~6 kgf/㎠ d. Air 배관 : φ 10 e. 전력 소비량 : 15A f. Air 소비량 : 600 L/Min (4) 설비 Size (mm) a. 500 x 600 x 1800 (WxDxH) b. 협의 후 확정 (5) User 공급 Utility a. Electric Power Source : 220V±10%, 3φ+Ground,60Hz ±1.5%" b. Dry Air Pressure : 5.5~6.0kgf/㎠ c. 평균 순환 온도 : 건물 실내기준 23.0±2℃ 이내 d. 상대 습도 : 40~60% RH,평균 40~45% RH"
사용/활용예	사용 예 1. 멀티라미네이팅시스템은 Roller를 이용하여 Cell과 Cell단위로 Laminating 시켜주는 설비이다. 2. Flat substrate to Film(None curl) 주력의 Laminating이다.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
