전기화학분석시스템

Electrochmeical Analysis

DRIS No. DRIS-19-0665
시설장비등록번호 NFEC-2012-07-168118
보유기관 대구경북과학기술원
담당자
연락처
이메일

장비정보

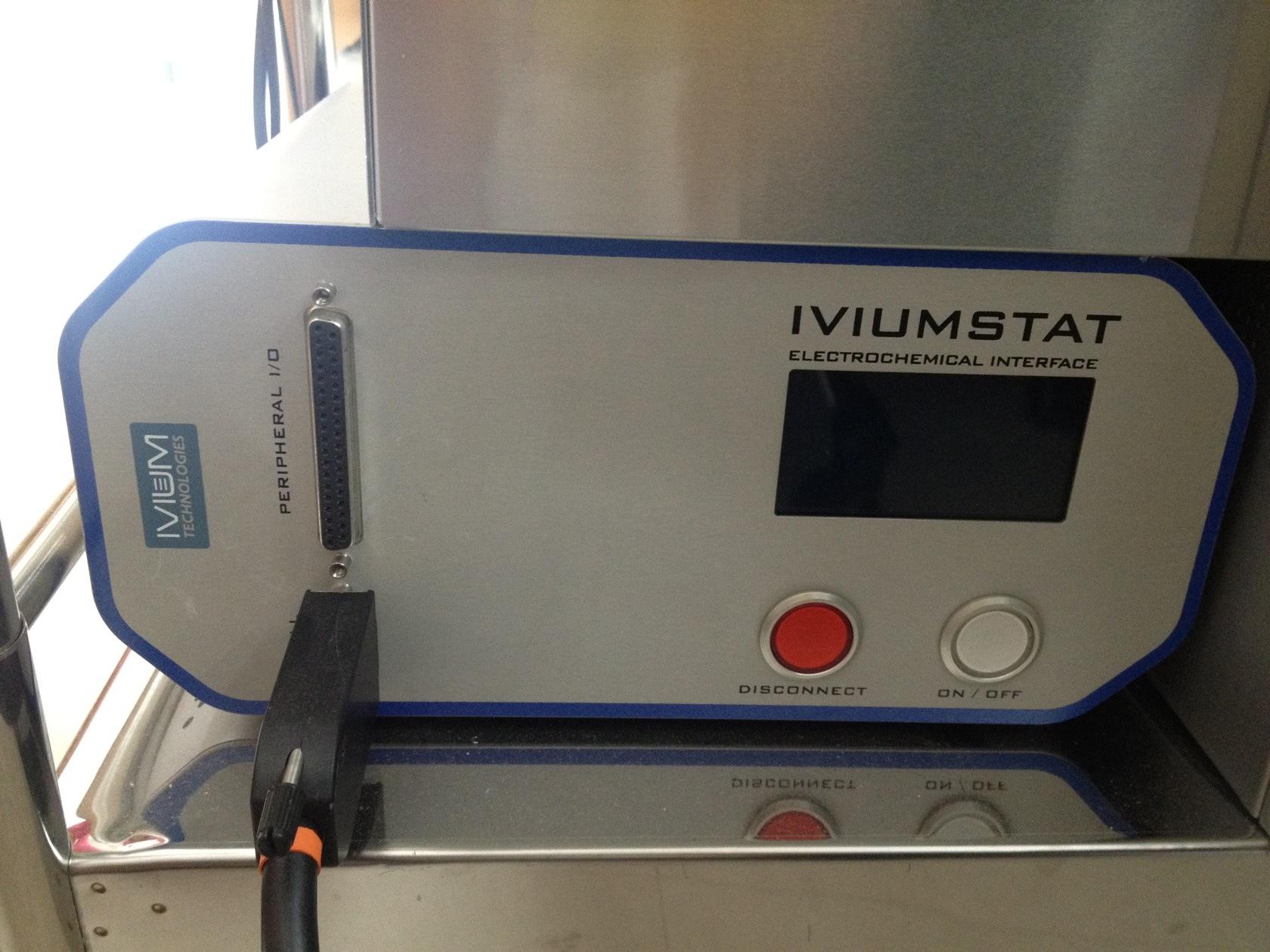

모델명 IviumStat 제작사 Ivium Technologies
취득일자 2012-01-20 취득금액 38,500,000원
5대 미래산업 분류 헬스케어 활용용도 시험
표준분류 전기/전자장비 > 측정시험장비 > 다기능임피던스측정시험장비
장비위치
대구광역시 달성군 현풍면 테크노중앙대로 333 대구경북과학기술원 2연구동 F7 710
장비설명 염료감응태양전지 소자 내의 각 계면 특성 분석을 위환 impedance 측정
태양전지 소자내의 광 여기 전자의 life time 측정
신규염료의 HOMO 및 LUMO 준위 측정을 위한 cyclic voltammetry 측정
신규 전해질의 산화/환원 준위 측정을 위한 cyclic voltammetry 측정
I-V 측정
구성 및 기능
- Current compliance: ±5 A
- Maximum output Voltage: ±10 V below 1 A and ±8 V up to 5 A
- Potentiostat Bandwidth: 1 MHz for small signals, 300 kHz for large signals
- Stability settings: High Speed, Standard, and High Stability
- Programmable response filter: 1 MHz , 100 kHz , 10 kHz , 1 kHz , 10 Hz
- Signal acquisition: dual channel 16 bit ADC, 100.000 samples/sec

- Applied potential range: ±10 V, with 0.33 mV resolution
- Applied potential accuracy: 0.2 %, or 2 mV
- Current ranges: ±10 nA to ±10 A in 10 steps
- High sensitivity current ranges: ±1 pA, ±10 pA, ±100 pA, ±1 nA
- Measured current resolution: 0.015 % of current range, minimum 0.15 fA

- Applied current resolution: 0.033 % of applied current range
- Applied current accuracy: 0.2 %
- Potential ranges: ±1 mV, ±10 mV, ±100 mV, ±1 V, ±10 V
- Measured potential resolution: 0.003 % of potential range, minimum 40 nV

- Frequency range: 10 μHz to 2 MHz
- Amplitude: 0.015 mV to 1.0 V, or 0.03 % to 100 % of current range
- DC offset: 16 bit dc offset subtraction, and 2 dc-decoupling filters
- Dynamic range: 12 nV to 10 V, and 0.05 fA to 5 A

- Input impedance: >1000 Gohm //<8 pF
- Input bias current: <10 pA
- Bandwidth: >16 MHz
