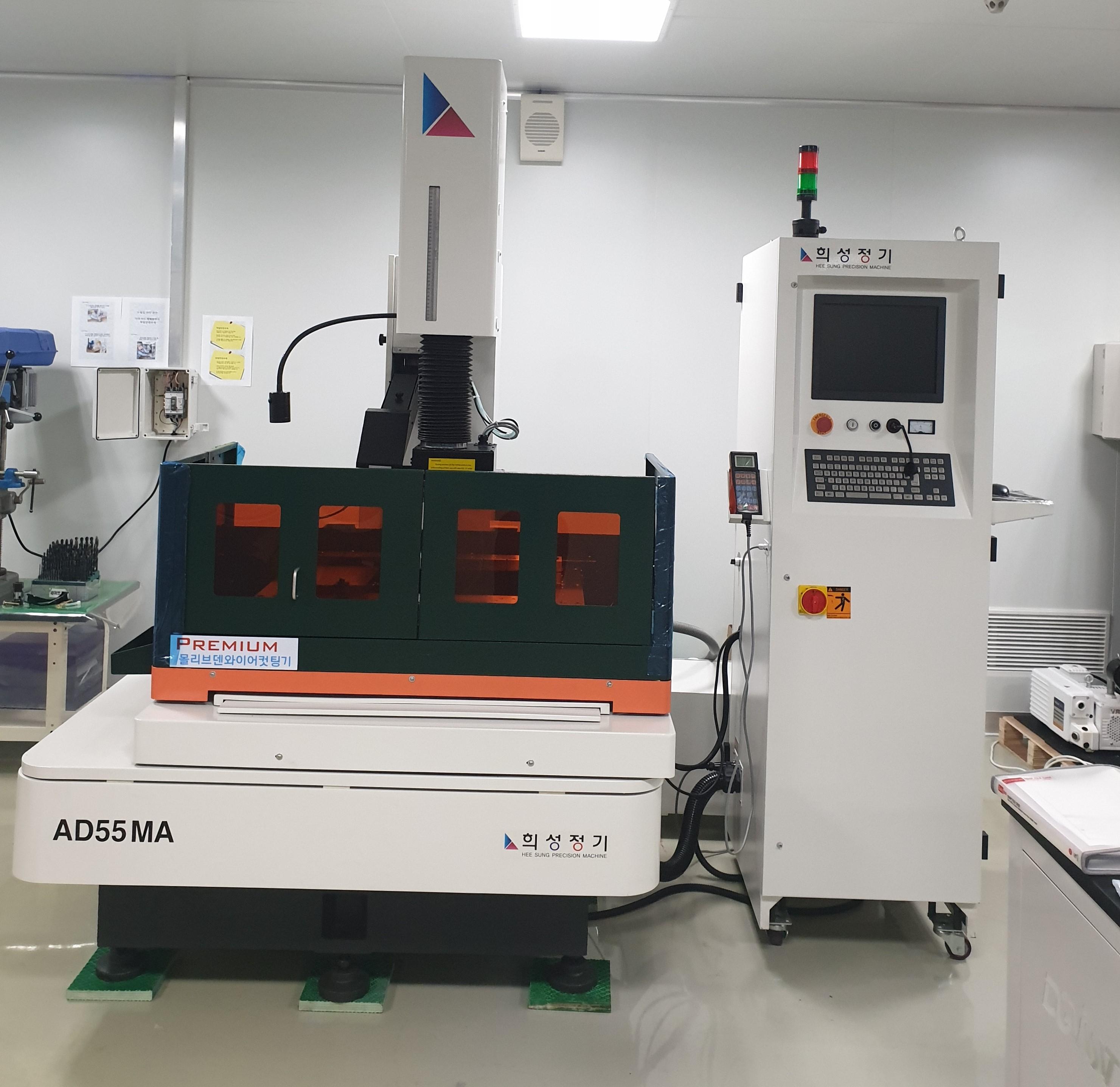

방전와이어가공기

Wire Cut Electric Spark Machine

DRIS No. DRIS-19-0049
시설장비등록번호 NFEC-2019-12-259455
보유기관 대구경북과학기술원
담당자
연락처
이메일

장비정보

모델명 AD-55 제작사 희성정기
취득일자 2019-12-10 취득금액 68,200,000원
5대 미래산업 분류 UAM,반도체 활용용도 시험
표준분류 기계가공/시험장비 > 절삭장비 > 절단장비
장비위치
대구광역시 달성군 현풍면 테크노중앙대로 333 50-1 대구경북과학기술원 E10 B1층 B101호
장비설명 미세한 외이어와 가공물 사이에 방전을 일으켜서 가공물을 절단하는 가공장비로서, 구리 또는 텅스텐으로 만든 직경 0.1-0.3mm의 와이어를 전극으로 하여 와이어와 피가공물 사이에 방전을 일으키면피가공물이 절단되며, 경사절단도 가능하고 삼차원 형상의 가공도 가능함
구성 및 기능 장비 성능: - 최대 공작물 크기: 820*500*400(mm)
- 최대 적재 용량: 1000kg
- 이송거리(X/Y/Z): 550*400*350(mm)
- 최대 각도:6/50mm
- 이송거리(U/V): 36*36 mm 이상.
- 컨트롤 시스템 가) 기능 - 장비를 운영하기 위한 주용 모듈의 조 작, 제어하는 부분으로 컨 트롤 시스템을 통해 장비를 제어 가능
- CNC Control System을 통해 수동, 자동, 편집, 도면 등을 제 어 할 수 있어야한다.
사용/활용예 고정밀 복잡형상의 금형/시작품 및 고경도 신소재 시편 제작
- 자동차 및 의료기기 부품 업체의 고정밀 복잡형상의 금형 및 시작품 제작
- 자동차 부품의 고경도 신소재 개발을 위한 인장시편 제작
