헬륨순정화기

Helium purifier

DRIS No.	DRIS-19-0045
시설장비등록번호	NFEC-2019-12-259738
보유기관	대구경북과학기술원
담당자
연락처
이메일

장비정보

모델명	LHeP22	제작사	Cryomech
취득일자	2017-12-07	취득금액	33,750,000원
5대 미래산업 분류	헬스케어	활용용도	시험
표준분류	기계가공/시험장비 > 열유체장비 > 유체발생장비
장비위치	대구광역시 달성군 현풍면 테크노중앙대로 333 50-1 대구경북과학기술원 중앙기기FAB지원센터 F1 109
장비설명	본 장비는 헬륨 회수 장치에 연결하여 헬륨을 정화하는 기능을 가진 장비이다. 일반적인 저온장비에서는 액체 헬륨을 사용하게 되는데, 보통 헬륨은 고가에 대기중에서 헬륨을 회수 할 수 없어 100% 수입에 의존한다. 따라서 저온 장비에서 사용한 헬륨은 다시 회수하여 액화시켜 재 사용하게 된다. 본 장비는 헬륨을 회수하여 액화 할 때 사용되는 장비로서, 저온장비에서 나오는 헬륨을 정화하는 장비이다. 저온 장비에서 나오는 헬륨에는 다른 불순물들이 포함되어 있기 때문에 이 정화기를 거치면서 불순물을 제거하는 역활을 한다. 불순물을 흡착하는 absorber가 액체 질소 용기에 들어가 있어, 일차적으로 물분자와 같은 어는 온도가 높은 불순물을 흡착하여 헬륨기체를 정화한다. 정화기는 흡착한 불순물을 주기적으로 제거해 줘야 한다. 이를 위해서 heater blanket을 이용하여 정화기에 열을 가해 흡착된 불순물을 제거한다.

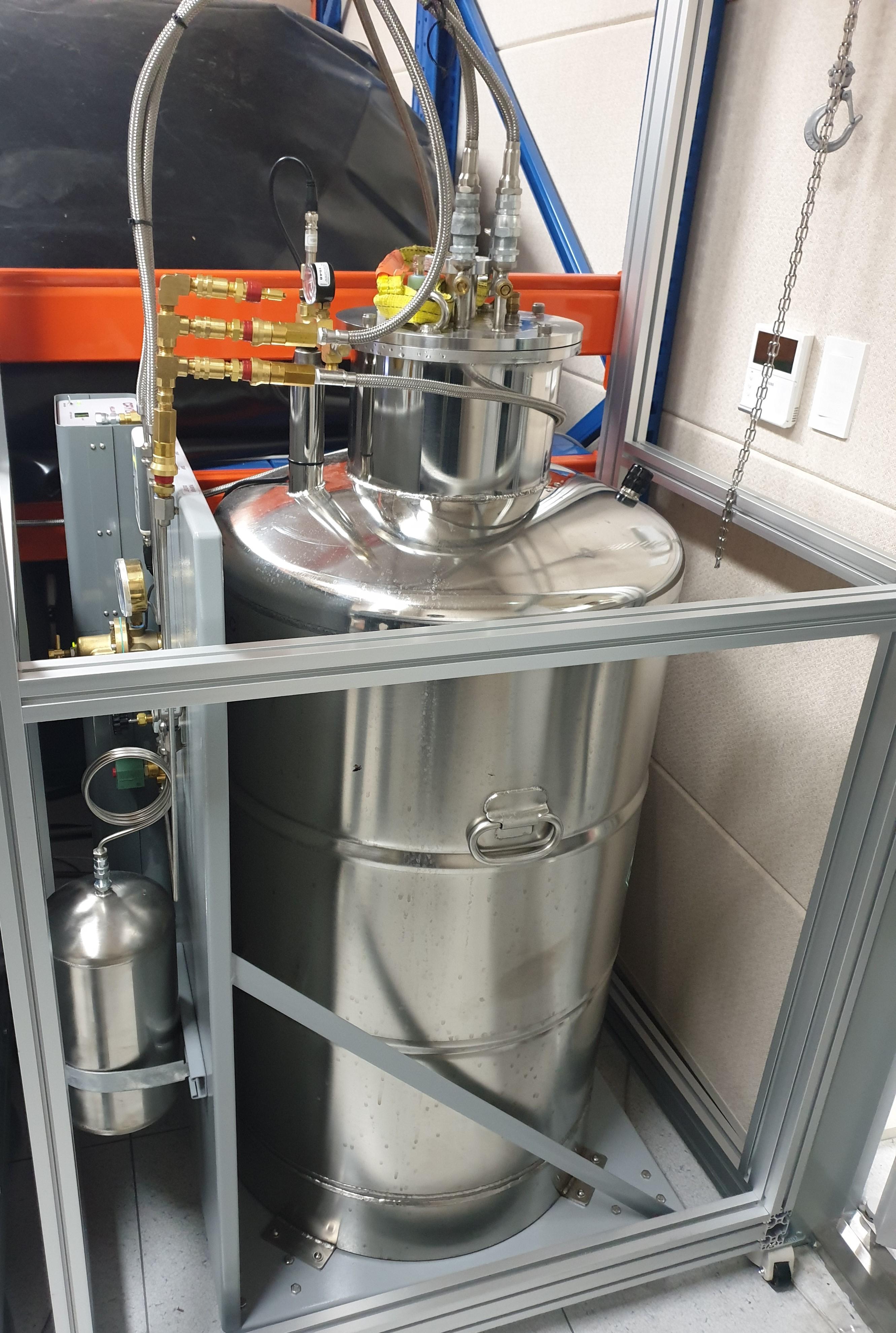

구성 및 기능	- 헬륨 순정화기는 6" Purifier Final Assembly로 100 리터 액체질소 Dewar와 헬륨 정화 센스와 absorber등으로 구성되어 있다. 구체적으로는 아래와 같은 구성을 가진다. - 100 liter LN2 Dewar (on a portable cart) - Helium Purity Sensor - Counter flow LN2 Trap - Sensor Vent Tube, 25 Ft. Long - Additional LN2 Trap 86-257 (one to be regenerated while the other is in use) - Additional Helium Recovery Absorber - Dual stand for two (2) 6" Purifier Traps - Purifier Data Cable, 25 Ft. Long
사용/활용예	본 장비는 기존의 실험실에 설치되어 있는 헬륨 회수장치에 연결하여 사용한다. 4K 냉동기, 300 mK 저온장비 및 STM 장비와 같은 저온장비에서는 액체 헬륨을 사용하게 되는데, 저온 장비에서 사용한 헬륨은 다시 회수하여 액화시켜 재 사용하게 된다. 저온 장비 또는 구매한 헬륨이 들어 있는 헬륨 용기에 들어 있는 액체 헬륨이 증발하여 회수관을 통해서 나오는 헬륨에는 다른 불순물들 (주로 물분자 또는 산소 및 질소)이 포함되어 있기 때문에 이 정화기를 거치면서 불순물을 제거하는 역활을 한다. 불순물을 흡착하는 absorber가 액체 질소 용기에 들어가 있어, 일차적으로 물분자와 같은 어는 온도가 높은 불순물을 흡착하여 헬륨기체를 정화한다. 정화기는 흡착한 불순물을 주기적으로 제거해 줘야 한다. 이를 위해서 heater blanket을 이용하여 정화기에 열을 가해 흡착된 불순물을 제거한다.
