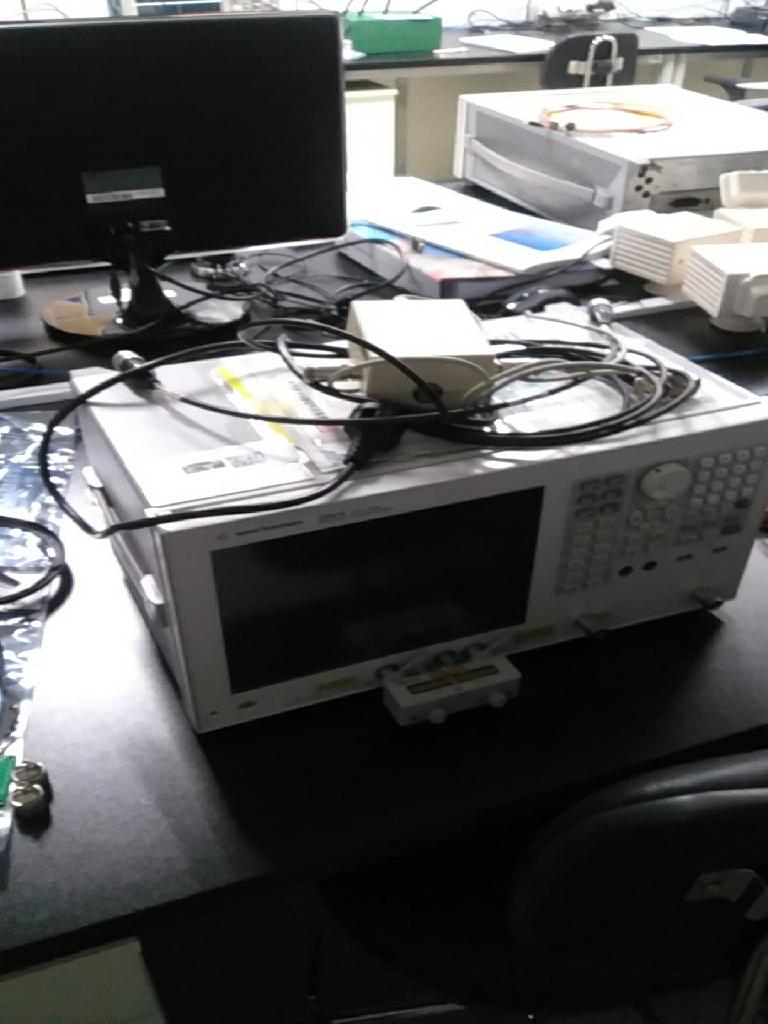

네트워크 분석기

Network Analyzer

DRIS No.	DRIS-19-0571
시설장비등록번호	NFEC-2013-02-175039
보유기관	대구경북과학기술원
담당자
연락처
이메일

장비정보

모델명	E5061B	제작사	Agilent Technologies
취득일자	2012-11-09	취득금액	48,130,000원
5대 미래산업 분류	UAM	활용용도	시험
표준분류	전기/전자장비 > 측정시험장비 > 다기능임피던스측정시험장비
장비위치	대구광역시 달성군 현풍면 테크노중앙대로 333 대구경북과학기술원 E3 F5 521
장비설명	◆ Add 50 ohm resistor set ◆ LF-RF network analyzer with DC bias source, 5 Hz to 3 GHz ◆ High stability timebase ◆ Standard hard disk drive ◆ Time domain/fault location analysis ◆ Impedance analysis for LF-RF networkanalyzer Cable, Type-N(male) to Type-N(male), 50 ohm, 24 inches (1 year warranty) Type-N 50 Ohm RF ECal module, 300 kHz to 9GHz (1 year warranty) ◆ Type-N 50-Ohm connectors arefemale on module ◆ Type-N 50-Ohm adapters ◆ Wooden storage box Customer Installable Upgrade or Service Options ◆ Custom digital modulation ◆ Narrow pulse modulation
구성 및 기능	frequency : 5Hz ~ 3GHz Directivity (Option 3L5) : 25 dB Source match : 25 dB Load match : 15 dB(at 5 Hz to 2 GHz) 12 dB(at 2 to 3 GHz) Transmission tracking : ±1.0 dB (at 100 Hz to 3 GHz) ±1.0 dB (at 5 to 100 Hz) E-calibration support Impedance analysis option Time-base analysis Network Analyzer Recommended Startup assistance
사용/활용예	* 네트워크 분석기(Network Analyzer ) 사용예 - 생체, 의료용 통신에서의 임피던스 매칭 - RF통신을 위한 안테나 성능 측정 및 개선 - 스미스 차트를 활용한 50옴 매칭
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
