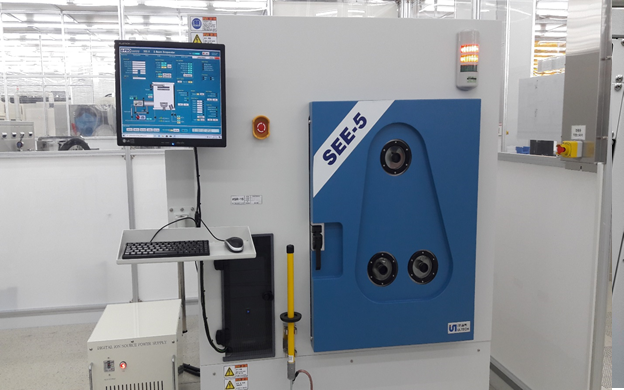

다기능 전자빔 진공 증착 시스템

Multi-functional electron beam evaporation system

DRIS No.	DRIS-19-0043
시설장비등록번호	NFEC-2020-01-259919
보유기관	대구경북과학기술원
담당자
연락처
이메일

장비정보

모델명	SEE-5	제작사	(주)울텍
취득일자	2019-12-20	취득금액	285,910,000원
5대 미래산업 분류	헬스케어	활용용도	시험
표준분류	기계가공/시험장비 > 반도체장비 > 전자빔증착기
장비위치	대구광역시 달성군 현풍면 테크노중앙대로 333 50-1 대구경북과학기술원 중앙기기FAB지원센터 F2층 205호
장비설명	본장비는 반도체 소자 및 저 소비전력 소자, 신물질(2D, nanowires, 나노 구조체 등) 평가 등에 대하여 In-situ 형태로 한 챔버내에서 박막 (tilting 증착 포함) 증착과 Ion treatment를 수행할 수 있으며, 또한 저 소비전력 소자 개발 및 상용화를 위해서 chip 사이즈 down, 패턴 사이즈 down이 필요한데 이를 위해 고품질 (낮은 contact 저항)의 나노 스케일 패턴 구현하기 위한 전자빔 증착 장비임.
구성 및 기능	1. Process Chamber Module 1) Process chamber A. Wafer size: from pieces up to 4inch B. High vacuum chamber C. Be able to tilt at any angle in operation screen D. Source to wafer distance is more than 650mm E. Substrate rotation : from 0 to 60 rpm 2. Vacuum Module 1) Vacuum pump unit A. Cryo pump: ≥2,400 l/sec, 1 set a. He compressor B. Dry pump: ≥100m3/h, 1set 3. E-Beam Module 1) E-Beam Gun A. Power: 1 ~ 6KW. rated power B. Convertible Electron Beam Turret Source C. Standard or high-performance emitter D. 270° beam deflection E. Primary beam positioning by permanent-magnet pole pieces F. Crucible size: ≥6 pocket, 15cc G. Programmable XY sweep: Variable frequency auto beam sweep control H. Auto beam sweep control 4. Ion Source 1) Ion-Beam Gun A. Ion beam gun : ion beam angle 60°까지 가능 B. Anode voltage: 0~300V C. Anode current range: 0~9A D. Gas flow: 0~30 sccm E. Filament current: 0~30A F. Output voltage: 4KW
사용/활용예	- Metal (Ti, Au, Pt, Pd, Ag, Cr) deposition with less than 100nm thickness. - Metal tilting (+45 ~ -45) deposition. - Metal multi-deposition. - Metal deposition for lift-off process. - In-situ Ion-gun treatment.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
