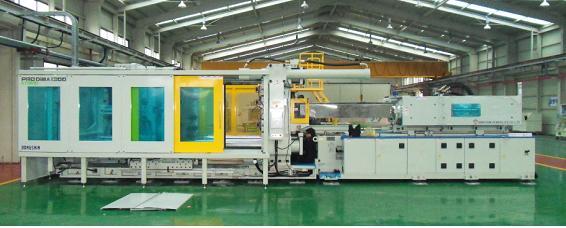

대형사출성형기 (1300톤) 및 부대장치

Injection Moulding Machine (1300ton) & Accessory

DRIS No.	DRIS-10-0056
시설장비등록번호	NFEC-2013-06-179493
보유기관	대구기계부품연구원
담당자
연락처
이메일

장비정보

모델명	개발장비	제작사	동신유압
취득일자	2013-02-13	취득금액	779,180,000원
5대 미래산업 분류	해당없음	활용용도	시험
표준분류	기계가공/시험장비 > 성형/가공장비 > 사출장비
장비위치	대구광역시 달서구 성서공단로35길 35 (갈산동) 대구기계부품연구원 뿌리산업혁신본부 F1층
장비설명	사출 성형이란 플라스틱 소재를 이용하여 열을 가하여 녹인 용융된 재료가 정해진 틀로 주입되어 일정한 시간을 거치면서 원하는 형상의 제품을 얻는 생산으로 이 작업을 수행하기 위해 실린더(cylinder) 속에서 가열하여 녹인 플라스틱 재료를 노즐을 통하여 폐쇄된 금형 속에 밀어넣고 냉각하여 고체의 물건을 만드는 사출 성형기와 재료에 수분을 제거하고 금형에 온도를 조절하는 등 기타 부수 작업을 수행하는 부대 장치로 이루어져 있다.
구성 및 기능	1. 대형사출성형기(1300톤) 사출기 : - Screw Cyinder？직경 115 105mm - 타이바간격 1410 × 1410mm (타이바 인출가능) - 형판 크기 2000 × 2000mm - 최대형판거리 (Day Light) 2950mm - 사용 금형두께 700mm ~ 1300mm 2. AUTO CLAMP - 16TON × 12 SET 3. 제습건조기 세트 - 제습건조기 : HONEY COMB TYPE 노점？ -50℃ - 로더 : TWO WAY 방식 2ea - 재료Tank : 300KG × 4ea 4. 금형온도조절기 - 온도범위 : max 120 - 출수 회수 온도 동시 제어 가능 5. CHILLER - 수냉식 6. HOT RUNNER CONTROLLER - 48-ZONE - SENSOR ( J K -TYPE ) 공용 사용 가능
사용/활용예
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
