모션캡쳐시스템

VICON Motion Capture System

DRIS No. DRIS-19-0510
시설장비등록번호 NFEC-2013-06-179803
보유기관 대구경북과학기술원
담당자
연락처
이메일

장비정보

모델명 VICON MX-GIGANET Softwares 제작사 Vicon
취득일자 2013-01-21 취득금액 30,000,000원
5대 미래산업 분류 UAM 활용용도 시험
표준분류 데이터처리장비 > 장비소프트웨어 > 연구장비기반소프트웨어
장비위치
대구광역시 달성군 현풍면 테크노중앙대로 333 50-1 대구경북과학기술원 2연구동 809호 F2 213

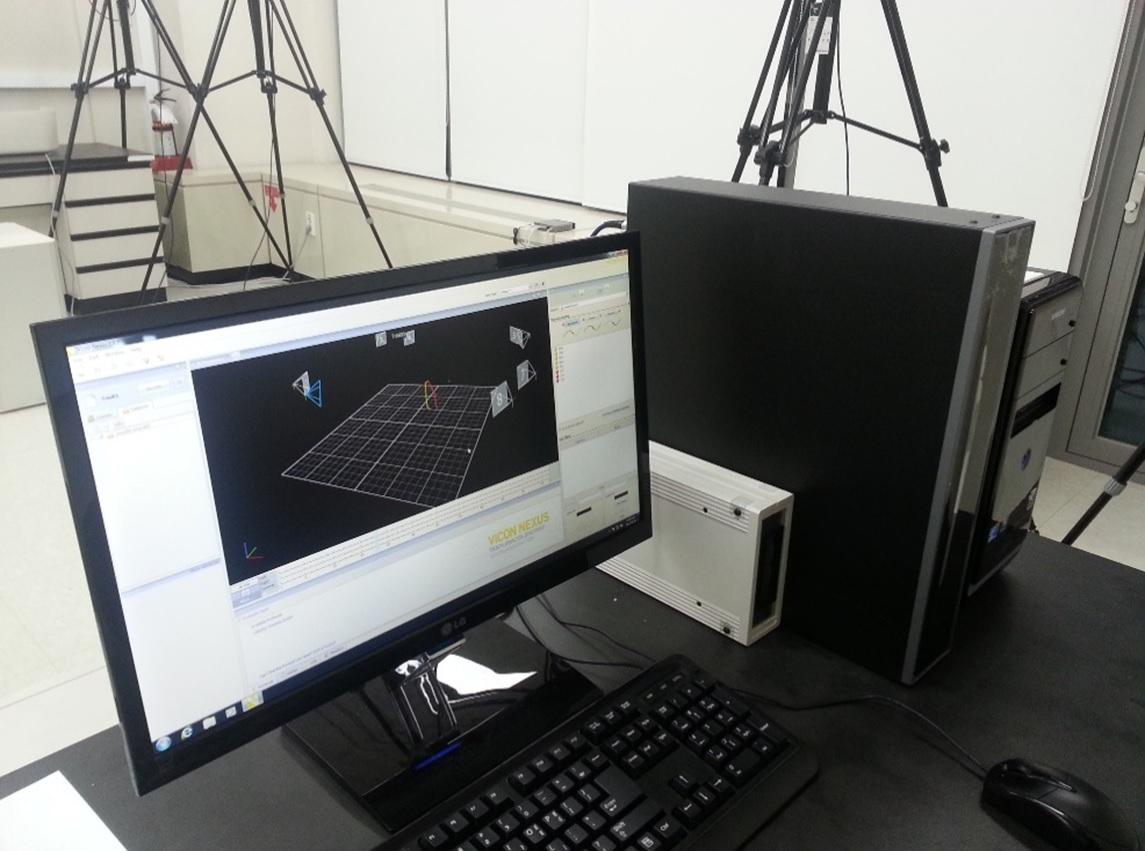

장비설명 VICON MX-Giganet은 VICON Bonita B10과 동기화하는VICON 시스템의 핵심 유닛이다. 8대의 카메라의 동기화를 담당하며 모션캡쳐 환경을 제어하게 된다.
VICON NEXUS는 VICON사에서 개발한 소프트웨어로 Real-time 환경을 제공하고, 비디오 카메라와 동조가 가능하며, 어떠한 아날로그 데이터 값도 별도의 조작 없이 동기화하는 것이 가능하다다.
VICON BodyBuilder는 Biomechanical 모델을 빠르고 쉽게 만들 수 있는 소프트웨어로 세계 300개 이상의 연구소, 학교, 기업에서 사용되고 있다.
구성 및 기능 VICON MX-Giganet은 Gigabit Ethernet을 사용하여 데이터 통신을 하며 기존 시스템보다 10배 이상의 통신 속도를 지원한다. 5개의 네트워크 포트를 비롯하여 Timecode와 Genlock 등의 동기화 신호를 제어할 수 있으며 64개의 아날로그 신호 입력 채널과 아날로그 동기화 신호를 출력할 수 있어, VICON 시스템과 외부의 여러 장비를 동기화하여 운영할 수 있다.
VICON NEXUS는 Windows 7과 호환이 가능하며 잘못 Labeling한 Trajectory를 쉽게 수정할 수 있고, 연구에 가장 많이 사용되는 Filter 중 하나인 Butterworth Filter를 탑재하고 있다. Graph Pane을 지능적으로 업데이트할 수 있어, Graph Variable Category를 일일이 수작업으로 적용할 필요가 없다. 또한 보유하고 있는 모델에 몸무게, 다리길이 등의 추가적인 Parameter를 적용하여 모델 제작이 용이하다.
VICON BodyBuilder는 모델의 제작이 용이하며, 강력한 스크립트 언어와 “BodyLanguage”를 제공한다.
사용/활용예 상기 언급된 장비와 소프트웨어들은 8대의 VICON Bonita B10 카메라와 연동될 목적으로 구매된 장비들이다. 8대의 카메라를 사용하여 피실험자의 Motion을 Capture할 때 VICON MX-Giganet이 동기화를 담당하며 데이터 수집 또한 하게 된다. 이렇게 모인 데이터들은 VICON NEXUS와 VICON BodyBuilder를 통해 분석될 것이다.

VICON MX-Giganet은 VICON Bonita B10과 동기화하는VICON 시스템의 핵심 유닛이다. 8대의 카메라의 동기화를 담당하며 모션캡쳐 환경을 제어하게 된다.
VICON NEXUS는 VICON사에서 개발한 소프트웨어로 Real-time 환경을 제공하고, 비디오 카메라와 동조가 가능하며, 어떠한 아날로그 데이터 값도 별도의 조작 없이 동기화하는 것이 가능하다다.
VICON BodyBuilder는 Biomechanical 모델을 빠르고 쉽게 만들 수 있는 소프트웨어로 세계 300개 이상의 연구소, 학교, 기업에서 사용되고 있다.
