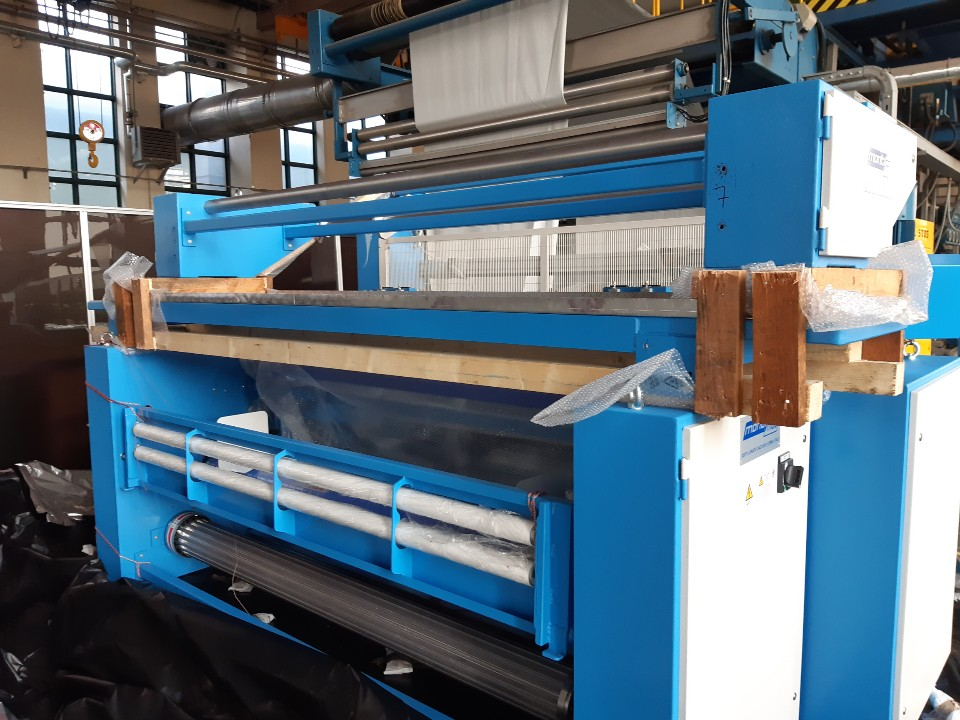

원단변부 정리기

Threads/Fringe trimmer

DRIS No.	DRIS-20-0010
시설장비등록번호	NFEC-2020-01-260363
보유기관	다이텍연구원
담당자
연락처
이메일

장비정보

모델명	mod 325	제작사	Monti-max
취득일자	2020-01-06	취득금액	143,000,000원
5대 미래산업 분류	로봇	활용용도	시험
표준분류	기계가공/시험장비 > >
장비위치	대구광역시 서구 달서천로 92 DYETEC연구원E동 F1층
장비설명	장비에 장착된 광학장치와 s/w로 원단 변부 주변의 원사의 삐져 나옴 등을 자동 감지하여 커트 또는 설정 절단 길이에 맞게 절단 부가 자동 제어 가능함. 원단 폭의 max는 1900mm 까지 가능하며 최대 속도는 30m/min임
구성 및 기능	원단변부 정리기 (변부감지용 광학장치 연동 변부 절단폭 자동 조정) 언와인더 & 리와인더 : 최대 원단 폭 1800mm 이상 변부정리부 : 최대 속도 20m/min 제어부 : 변부감지용 광학장치 + 전용 s/w
사용/활용예	DTP 출력 공정 시 프린트 헤드와 원단간의 간격이 작을 수록 선명한 이미지 구현과 DTP 전처리 공정 시 수지를 원단에 침투시키는데 원단 변부에 튀어나온 원사가 말린 채 수지와 경화되어 변부쪽 원단의 두께가 두꺼워져 프린트 헤드의 높이를 높일 수 밖에 없으며 선명한 이미지 구현이 되지 않기 때문에 원사의 말림 문제점을 극복하고자 함.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
