레이저 빔 가공 시스템

Laser cutting marking engravin

DRIS No. DRIS-19-0470
시설장비등록번호 NFEC-2013-09-182547
보유기관 대구경북과학기술원
담당자
연락처
이메일

장비정보

모델명 VLS 460 60W 제작사 Universal Laser System
취득일자 2013-08-08 취득금액 49,520,000원
5대 미래산업 분류 헬스케어 활용용도 시험
표준분류 기계가공/시험장비 > 절삭장비 > 복합절삭장비
장비위치
대구광역시 달성군 현풍면 테크노중앙대로 333 50-1 대구경북과학기술원 E2 F2 218
장비설명 레이저 빔 가공 시스템은 다음과 같은 특성이 있다.

- 다양한 소재에 패턴가공 드릴링 마킹 조각 에칭 등의 작업을 할 수 있음 .
- 세계 최저의 빔 사이즈(25μ Spot size)로 미세 가공과 고 해상도 구현이 가능하여
다양한 어플리케이션과 연구개발이 가능함.
- 고 출력임에도 공랭식 냉각방식으로 별도의 수처리 설비가 필요치 않음.
- Material based driver를 자체 내장하고 있어 가공 품질이 매우 뛰어나고
장비 운영이 편리하며 가공시간을 단출 할 수 있음.
- Laser machine사용 시 발생되는 공해성 연기 제거 집진하여 실내에서 사용할 수 있게 하는
레이저 연기 집진 시스템으로 기존 건물외부로 배기관 배출이 필요하지만 본 장비를 사용
하므로 레이저 배기 관련 공사 필요없이 Laser Machine 실내 사용 가능함.

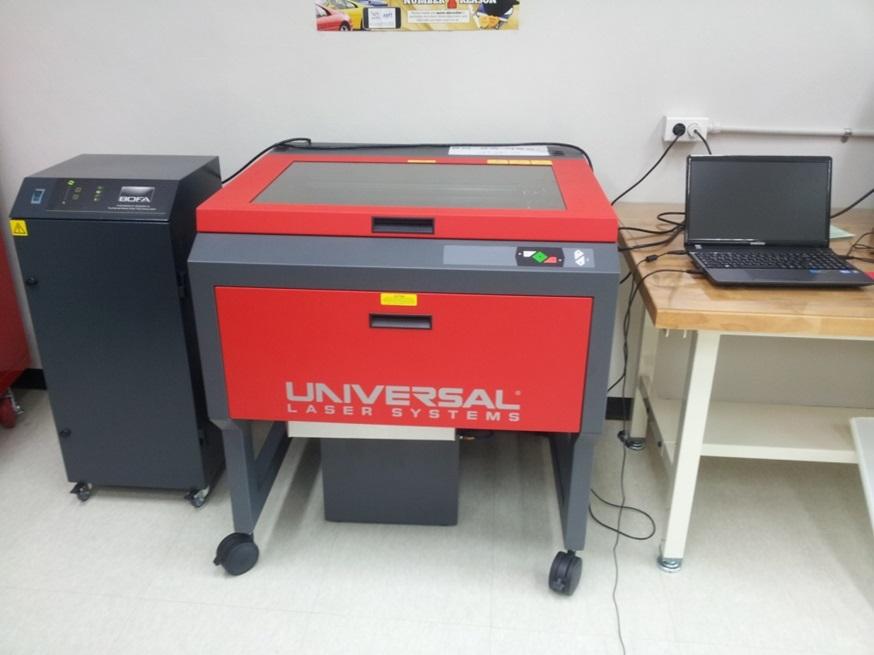

구성 및 기능 레이저 빔 가공기 시스템과 레이저 실내집진시스템으로 구성되어있다.

- 냉각방식 : 공랭식 (Air-Cooled)
- 작업영역 : 610 x 457 mm
- 테이블사이즈 : 737 x 584 mm
- 레이저 출력 : CO₂60 watts
- 렌즈 빔 최소 사이즈 (Lens Spot Size) : 0.025mm
- HPDFO (High Power Density Focusing Optics) : 고해상도 렌즈
- Material based driver

이시스템을조금더자세히설명하면

-레이저발진기는OEM제품이아닌자사제품이다.
-HPDFO(HighPowerDensityFocusingOptics)의
고 해상도 렌즈 기술이 적용된다.
-25㎛의레이저Spotsize로매우섬세하고정밀한작업이가능하다.
-공랭식의냉각방식으로별도의수처리설비가필요하지않다.
- CO₂ Laser의 고 해상도 렌즈를 이용하여 스테인레스
스틸에 Direct marking이 가능하다.
-제어모터로MicroSteppingmotor를사용한다.
-비표준Material을인식할수있는Printdriver를
가지고 있다.
-RoHS유럽환경규제인증을획득한시스템이다.
-사용가능소재는다음과같이매우다양하다.
- 비금속류 : ABS Plastic 아크릴 종이 Matboard
세라믹 유리 대리석 MDF 가죽 폴리에스테르
고무 천 레진 코르크 멜라민 자계 나일론 실크
실리콘 석재 타일 목재 폼보드 폴리프로필렌
폴리카보네이트 외.
- 금속류 : 스테인레스틸 Anodized 알루미늄 티타늄
철 구리 니켈 황동 텅스텐 주석 카바이드코발트
등은 Direct marking이 가능하다.
- 비금속 소재에는 커팅 마킹 조각 등의 모든 작업
이모두가능해야하며특히폴리이미드와폴리프로필렌
의커팅과반커팅이모두가능하다.

레이저실내집진시스템의기본사양은다음과같다.

-Dimensions(HxWxD):980x430x430mm
- Cabinet Construction : Powder coated
Mild Steel
- Airflow/Pressure : 380m3/hr / 96mbar
- Electrical Data : 90-257v 1ph 50/60Hz
Full load current : 12.5amps / 1.1kw
- Noise Level : <60dBA
- Weight : 65kg
- Approvals : CE UL

이시스템을조금더자세히설명하면

-레이저장비에서발생하는연기를레이저후드를통해추출필터링하여연기제거및집진하는시스템이다.
-자동전압감지센서장착으로필터수명을보장하고역류방지기술을적용된제품이다.
-자동흐름제어방식으로소음수준을60dBA이하인제품이다.
-이동용캐스터부착하여이동시편리하게이동할수있다.
-View팬널부착으로필터의오염상태등을사용자가편리하게볼수있다.
-인체안전과건강위생환경보호와관련된유럽CE마크와미국UL마크인증제품이다.
사용/활용예 물리실험과RandE프로젝트에사용
-교수:강의시연을위한물품제작등활용
-DGIST학부생:
-UGRP 장영실 코스를 중심으로 프란시스 크릭 빌 게이츠 그리고 정약용 코스
까지 필요에 따라서 사용
-발명 동아리 등 학생들이 필요에 따라 사용.
-고등학생:R&E를통해수학물리화학생물공학등여러분야고등학생들
이 자신의 생각을 구체화 시킨 모형 을 제작
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
