ICCD 카메라장착 광학분광 시스템

Intensified CCD Camera with Spectrograph System

DRIS No.	DRIS-19-0437
시설장비등록번호	NFEC-2014-01-184713
보유기관	대구경북과학기술원
담당자
연락처
이메일

장비정보

모델명	PI-MAX4	제작사	Princeton Instruments
취득일자	2013-12-10	취득금액	69,133,342원
5대 미래산업 분류	UAM	활용용도	시험
표준분류	광학/전자영상장비 > 카메라/영상처리장비 > 기타특수카메라
장비위치	대구광역시 달성군 현풍면 테크노중앙대로 333 50-1 대구경북과학기술원 차세대융복합연구센터 F4 402
장비설명	대기압 저온 플라즈마 젯 내의 여기/전하 입자들의 시간적 공간적 분포와 특성을 파악하고 플라즈마와 세포의 상호작용을 광학적인 방법으로 진단하는데 사용. 분광기와 결합하면 이온이 내는 특정 파장대의 peak 을 검출하여 발광분광학을 연구할 수 있음.

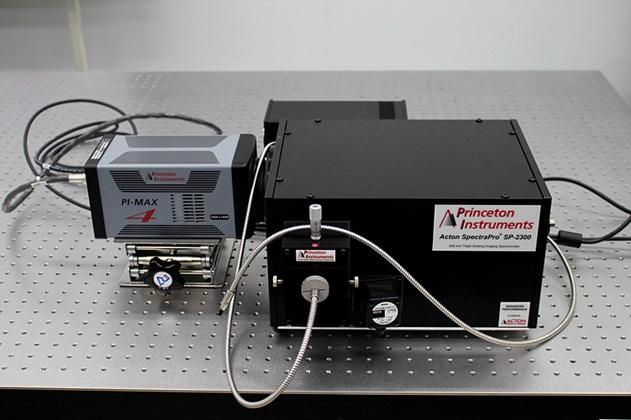

구성 및 기능	구성 및 성능 - ICCD camera 와 광학분광기의 두 가지로 구성되며 ICCD 카메라에 렌즈를 부착하여 단독으로 사용하면 time resolved plasma imaging 을 촬영할 수 있으며 ICCD 카메라를 분광기에 장착하여 사용하면 발광분광학연구를 할 수 있음. PI Max4: 1024 x 1024 Imaging Array: High resolution imaging and spectroscopy 32 MHz / 16-bit digitization: Video frame rates and higher to efficiently synchronize with high repetition rate lasers Thermoelectric cooling: Reduces CCD dark current to negligible levels Fiberoptic coupling: Highest optical throughput; No vignetting Picosecond gating: < 500 ps gating delivers high temporal resolution for effective background discrimination Super HV - Built-in high voltage pulser SuperSynchro Built-in programmable timing generator SyncMaster I and II: Provides continuous TTL signals to control external instruments such as a laser; Eliminates need for external timing generater in most experiments MCP gating: Provides < 8 ns gate width for slow gate intensifiers while preserving high QE Bracket pulsing Preserves high ON/OFF ratio of the Gen II intensifier in the UV - No sync pulse required GigE interface: Industry standard for fast data transfer over long distances up to 50 M SP2300: Focal Length 300 mm Aperture Ratio f/3.9 PMT Resolution 0.1 nm CCD Resolution 0.14 nm Linear Dispersion 2.38 nm/mm
사용/활용예	살아있는 세포의 세포막에 저온대기압플라즈마를 조사하여 세포막의 일부가 탈착되는지를 조사하기위해 플라즈마젯을 세포에 조사하고 optical emission spectrum 을 조사하여 세포가 살아있는 상태에서 carbon 이나 hydrocarbon peak 들이 존재하는지 조사한다. 아울러 ICCD 를 분광기에서 떼어내고 렌즈를 부착하여 공기중에서 플라즈마 젯이 시간에 따라 어떻게 진행하는지 세포를 만났을 때 어떻게 interaction 하는지를 시간적으로 관찰할 수 있음.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
