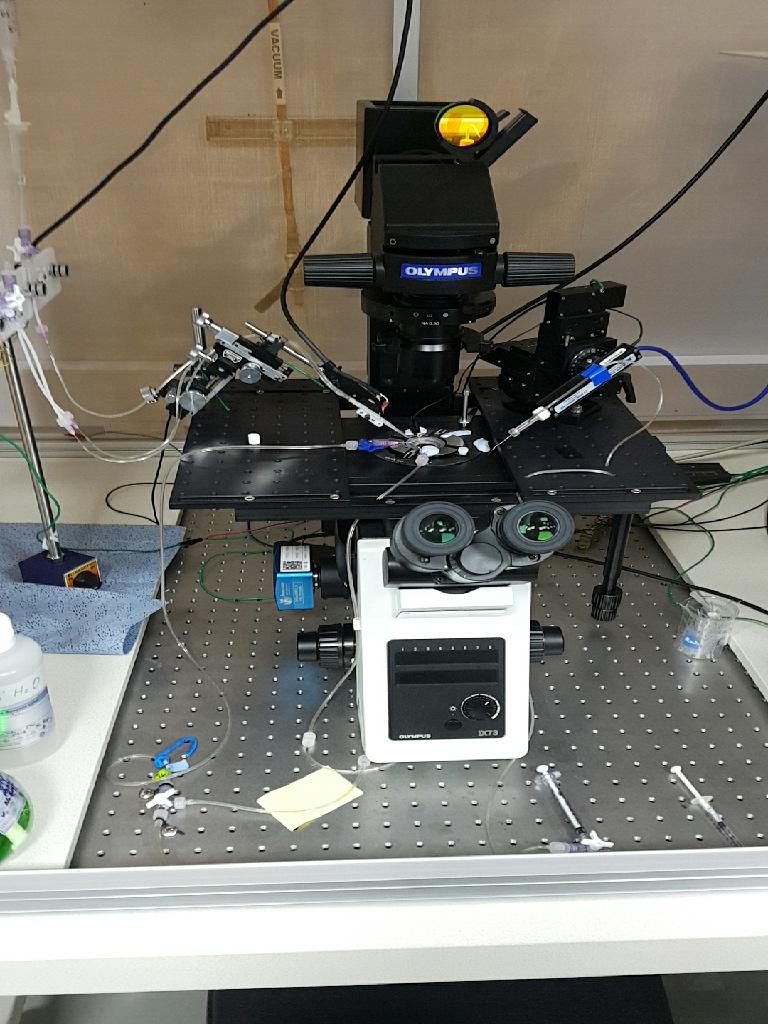

고정형스테이지 도립현미경(OLYMPUS IX73)

Fixed Stage Research Microscope

DRIS No.	DRIS-32-0117
시설장비등록번호	NFEC-2014-05-187374
보유기관	한국뇌연구원
담당자
연락처
이메일

장비정보

모델명	IX73	제작사	Olympus
취득일자	2013-11-29	취득금액	40,503,500원
5대 미래산업 분류	로봇	활용용도	시험
표준분류	광학/전자영상장비 > 현미경 > 광학현미경
장비위치	대구광역시 동구 첨단로 61 한국뇌연구원 우뇌동 F4 전기생리학실 2
장비설명	생체 세포 및 조직에서 목적 단백질의 기능 규명을 위해 형광 염색 처리된 샘플을 이용가능함. IR 960nm를 이용하여 50~80um까지의 두까운 뇌조직의 투과관찰이 가능함 제논 램프를 이용하여 안정적인 UV~IR 파장공급이 가능하며 이를 이용한 칼슘 이온 분석 및 FRET 등 관찰이 가능함 고정형 스테이지에 미세조절장치를 장착하여 세포 내 신호전달물질의 이동 및 값을 정량화시키거나 영상화 시킬 수 있음.
구성 및 기능	고정형 스테이지 IR-DIC 현미경 가) Configuration of Goods 1) 고정형 스테이지 현미경 - 고정된 스테이지 타입으로 샘플의 유동없이 렌즈만의 포커싱이 가능하며 렌즈 변환시 별도의 셋팅(위치변경)이 없이 실험 연계 가능 2) 대물렌즈 (5배 40배) 3) 형광장치 (형광램프 제논) - 일반적인 수은이나 메탈할라이드 타입에서 불가능한 보다 안정적인 UV~IR 까지의 전파장의 안정적인 형광광원공급 4) 형광필터 2종 (GFP RFP) 5) IR-DIC (960nm) - 960nm를 이용한 IR-DIC 관찰로써 50~80nm 두께까지 뇌조직을 투과 관찰할 수 있어야 함 나) Specification 1) 현미경 - 렌즈 포커싱 - Swing Out type 렌즈홀더 2) 재물대 (Fixed XY Stage) - 수평이동 시 최소단위 : 0.1 μm 이하 -Tap hall size : 6mm 3) 초점 나사 : - 미동나사 움직임 : 회전당 0.1 mm 이하 - 최소이동단위 : 1 um 이하 4) 대물렌즈 - Plan Achromat 5배 개구수 0.1 작업거리 20.0 mm - Plan Apochromat 40배 개구수 0.95 작업거리 0.18 mm 5) 형광장치 - 제논 램프 - 램프사용시간 : 200시간 이상 - 형광필터 : GFP. RFP 6) IR-DIC - 960 nm 사용
사용/활용예
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
