냉간등방가압 성형장치

Cold Isostatic Press Equipment

DRIS No.	DRIS-10-0004
시설장비등록번호	NFEC-2020-03-261697
보유기관	대구기계부품연구원
담당자
연락처
이메일

장비정보

모델명	WIP-300600-40000B	제작사	삼양세라텍
취득일자	2020-03-19	취득금액	371,437,000원
5대 미래산업 분류	해당없음	활용용도	시험
표준분류	기계가공/시험장비 > 열유체장비 > 압력장비
장비위치	대구광역시 달서구 성서공단로 3 (재) 대구기계부품연구원 첨단공구기술지원센터 F1층 분체성형연구실호

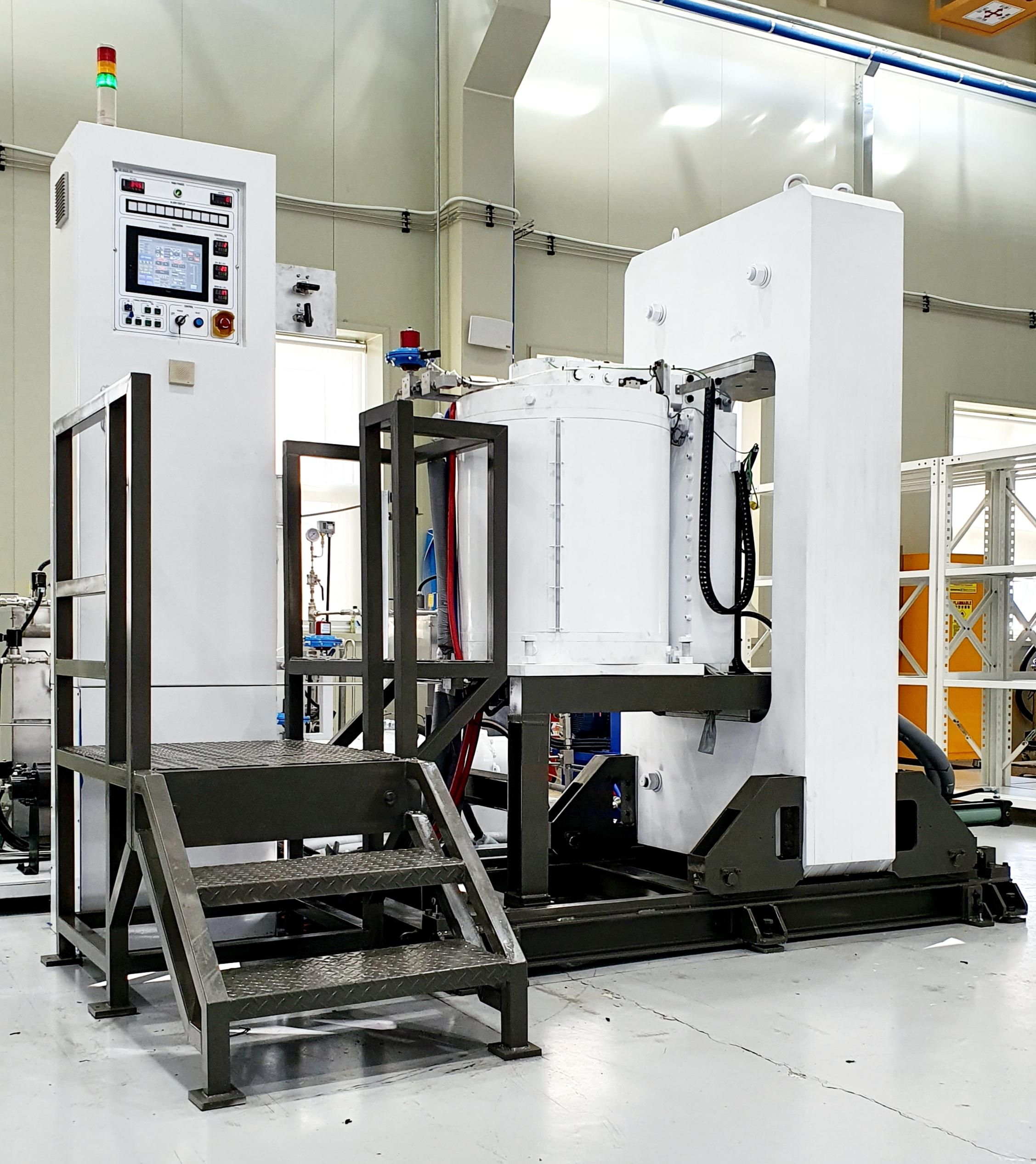

장비설명	○ 초경합금, 금속, 세라믹 등의 분말을 고무몰드에 넣고 주입구를 밀봉한 후 압력용기에 고무몰드를 넣어 높은 압력을 가하면 압력용기 내에 채워진 압력매질에 의해 고무몰드 외부의 모든 면에 초고압이 균일하게 작용되어 압축 성형하는 장비임 ○ 냉간등방가압(CIP)과 온간등방가압(WIP)을 모드 전환을 통해 가동 할 수 있음
구성 및 기능	○ 가압시스템 - Work zone : Φ300 x L600 ㎜ - 타입 : Wet Bag - 최고가용압력 : 400 MPa (4,000 bar) - 설정압력 편차 : ±0.5% 이내 - 승압소요시간(400MPa 까지) : 10분 이내 - 가압수 온도 제어 범위 : RT ~ 80 ℃ (CIP모드, WIP모드 호환가능) - 용기 내 가압수 온도 편차 : ± 3 ℃ 이내 - 펌프타입 : 부스터 펌프 - 설정압력, 유지시간, 해압시간 설정 및 자동제어 가능 ○ 전처리 시스템(방폭형 분무건조, 과립분말 제조) - 증발용량 : 1 L/h - 최대 공기유량 : 35 m3/h
사용/활용예	- 고속도강, 초경, 세라믹 공구 소재의 성형체의 밀도 향상 및 균일화 - 분말을 가압하여 원하는 형상으로 성형하거나 예비 성형체(프레스 성형체)의 밀도를 높이는 용도로 활용 - 인서트(디스크) 및 솔리드(봉상)형 절삭공구 시제품 제작 - 저바인더 함량 초경 및 초미분말 초경 소재 제조에 활용 - 과립화 공정 및 소결 공정과 연계한 공정 최적화 - 분말야금 부품(초경 금형, 치과도재, 볼베어링 등) 제작 지원 - 난성형성 소재의 소결체 수축 불균일 및 기공 문제 등과 같은 애로기술 해결
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
