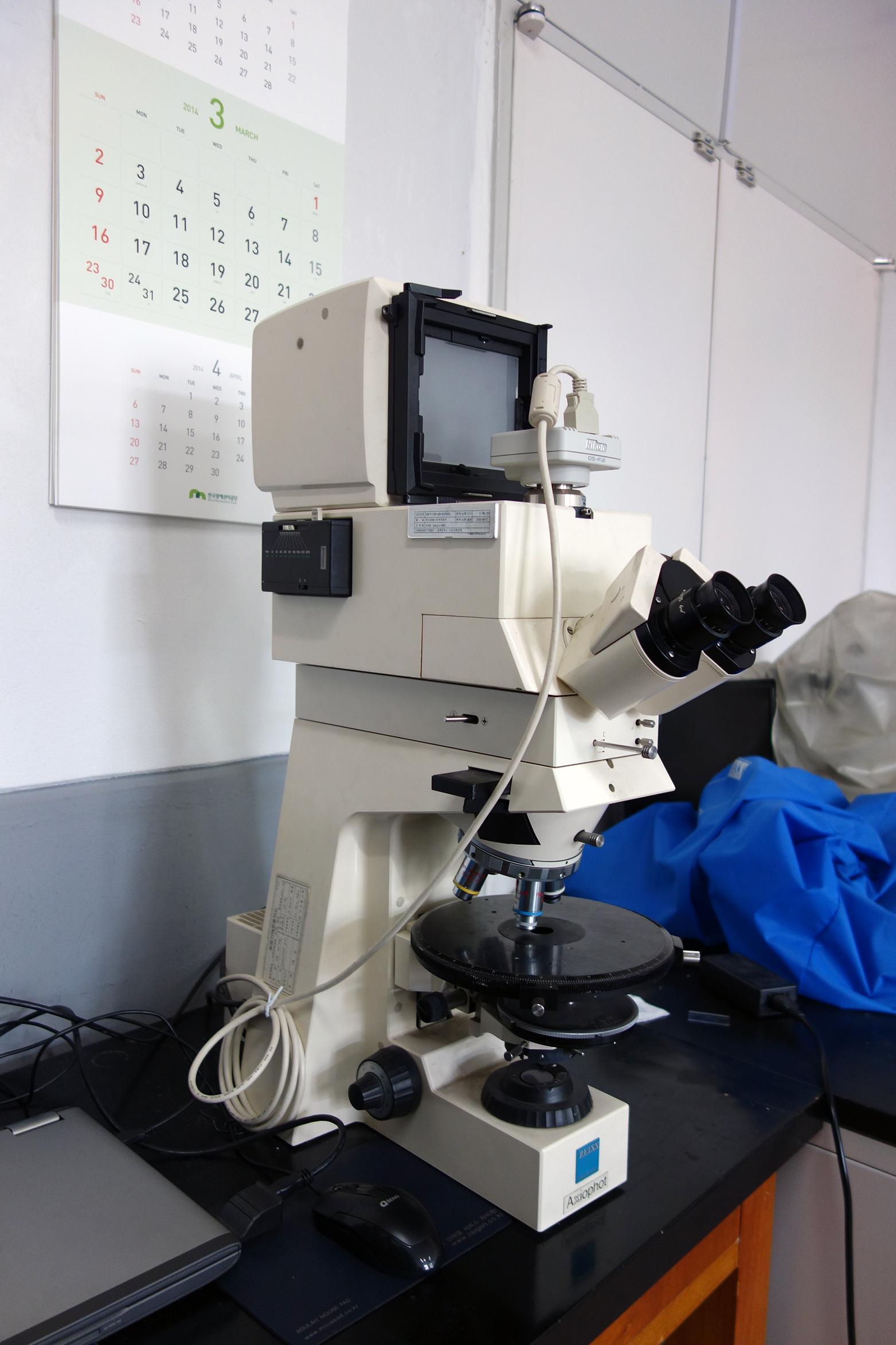

편광현미경

a polarizing microscope

DRIS No.	DRIS-1-0382
시설장비등록번호	NFEC-2015-04-201150
보유기관	경북대학교
담당자
연락처
이메일

장비정보

모델명	Axiophot	제작사	Carl Zeiss
취득일자	1988-07-21	취득금액	30,710,740원
5대 미래산업 분류	반도체,로봇,헬스케어	활용용도	시험
표준분류	광학/전자영상장비 > >
장비위치	대구광역시 북구 대학로 80 (산격동) 1370 경북대학교 F1 103
장비설명	광물 박편을 관찰할 때 편광을 이용하는 현미경. 편광현미경(polarization microscope)은 편광을 이용하는 특수한 현미경으로서 광물현미경(광물용 편광현미경), 암석현미경이라고도 한다. 일반 생물학용 현미경과는 달리 자연상태로 산출되는 광물 · 암석 및 기타 인공적인 결정체의 특성을 파악하고 감정하기 위해 특별히 고안되었다. 이 현미경과 일반 현미경과의 차이점은 두 개의 편광렌즈(상부니콜 · 하부니콜)가 장착되어 있다는 것이다. 하부니콜은 전후 방향으로 진동하는 평면편광으로 빛을 통과시키는 데 비해 상부니콜은 좌우 방향으로 진동하는 빛만을 통과시키도록 장치되어 있다.
구성 및 기능	2. 제품구성 - 현미경본체: Axiophot Pol(Zeiss) - 초점조정장치: 조동나사, 미동나사 - 편광장치: 상부니콜, 하부니콜 - 대물렌즈: Objective 2.5x/0.075, 10x/0.30, 40x/0.75, 100x/1.30 Oil - 집광기: 0.9/1.25H - 접안렌즈: 10x25 (쌍안) - 조명장치: 할로겐타입 - 이미지촬영장치: 디지털카메라(Nikon DS-Fiz), 300만화소 - 재물대: 지름 215mm
사용/활용예	1. 주요 구성광물을 이용한 암석의 분류 : 육안 관찰을 통한 암석의 분류와 더불어 박편관찰을 통해 보다 세밀한 암석의 분류가 가능하다. 2. 암석 시료의 주요 구성 광물 및 조직 관찰 : 주요 구성광물 및 조직의 관찰을 통해 암석의 성인적 분류가 가능하고, 암석이 형성될 당시 혹은 이후의 퇴적 환경, 속성 작용, 광역 변성작용 등을 다양한 정보를 얻을 수 있다. 3. 조암광물의 정량 및 정성 분석 및 입도 분석 : 암석을 구성하는 성분의 정성, 정량 분석은 다양한 단계의 전처리가 요구된다. 하지만 편광현미경을 이용한 암석 박편의 관찰을 통해 조암광물의 정량 및 정석 분석을 간단하게 수행할 수 있다. 4. 퇴적암의 입도 분석 :고결화가 된 암석의 경우, 입도 분석은 편광 현미경을 이용한 방법이 가장 간편하고 효율적이다. 이를 통해 얻어진 결과는 과거 퇴적 환경, 근원지와의 거리 등 많은 정보를 제공한다.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
