LC Cell 평가시스템

LC Cell assessment System

DRIS No.	DRIS-1-0321
시설장비등록번호	NFEC-2015-05-202753
보유기관	경북대학교
담당자
연락처
이메일

장비정보

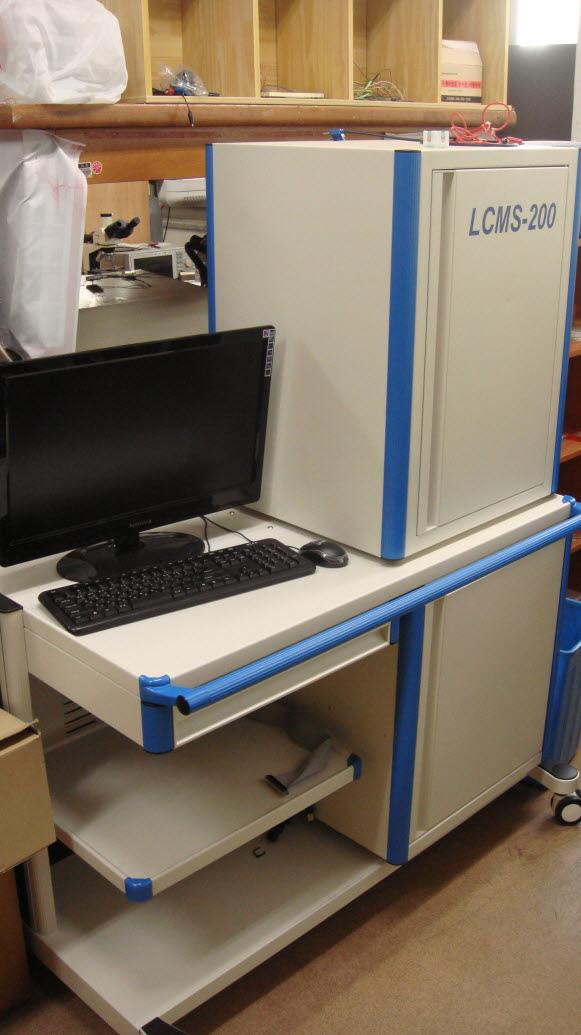

모델명	LCMS-200	제작사	세심광전자기술(주)
취득일자	2011-10-25	취득금액	38,002,320원
5대 미래산업 분류	헬스케어	활용용도	시험
표준분류	광학/전자영상장비 > 광파발생/측정장비 >
장비위치	대구광역시 북구 대학로 80 (산격동) 1370번지 IT대학 3호관 F2 207호
장비설명	제작된 액정 소자를 LCMS 박스 내부에 있는 홀더에 고정하고 액정소자의 양극을 LCMS와 연동된function generator를 이용하여 연결한다. 이후 후 액정소자를 동작시키면서 시간별로 Photo detector를 이용하여 투과도를 측정하고 분석하여 투과도, 응답속도를 표현한다.
구성 및 기능	액정소자를 고정하기 위한 내부 홀더, 액정소자를 동작시키기 위한 function generator, 액정소자에 빛을 쏘아 주기 위한 램프, 투과도를 측정하기 위한 photo detecor로 구성되며 측정한 응답속도는 us 단위, 투과도는 상대 투과도(%)로 측정 된다.
사용/활용예	액정소자를 이용한 실험 시에 기본 단위 cell을 만들어 특성을 분석할 때 LCMS를 이용하여 cell의 각도별 투과도를 측정하여 시야각 및 휘도 특성을 분석하고 응답속도를 측정하여 이를 바탕으로 액정 소자의 cell gap특성을 재설계 한다.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
