핵자기공명 실험세트

Nuclear Magnetic Resonance experiment set

DRIS No.	DRIS-19-0364
시설장비등록번호	NFEC-2015-02-198169
보유기관	대구경북과학기술원
담당자
연락처
이메일

장비정보

모델명	Spatial encoding in Nuclear Magnetic Resonance	제작사	Phywe
취득일자	2015-01-21	취득금액	78,439,287원
5대 미래산업 분류	로봇	활용용도	시험
표준분류	화합물전처리/분석장비 > >
장비위치	대구광역시 달성군 현풍면 테크노중앙대로 333 50-1 대구경북과학기술원 E2 F2 215
장비설명	핵자기공명의 기본 원리에서 고해상도 영상(MRI)에 이르기까지 자기공명 기술을 이해할 수 있도록 단계적 실험이 가능하고 또한 데이터 및 이미지 분석이 가능한 물리 실험 장비임 자기장 내에서 원자핵의 자기모멘트에 특정한 외부의 에너지가 작용하여 그 에너지를 흡수하고 다른 에너지 준위로 전이하는 현상(NMR)을 기초로 한 자기공명기술 실험이 가능함

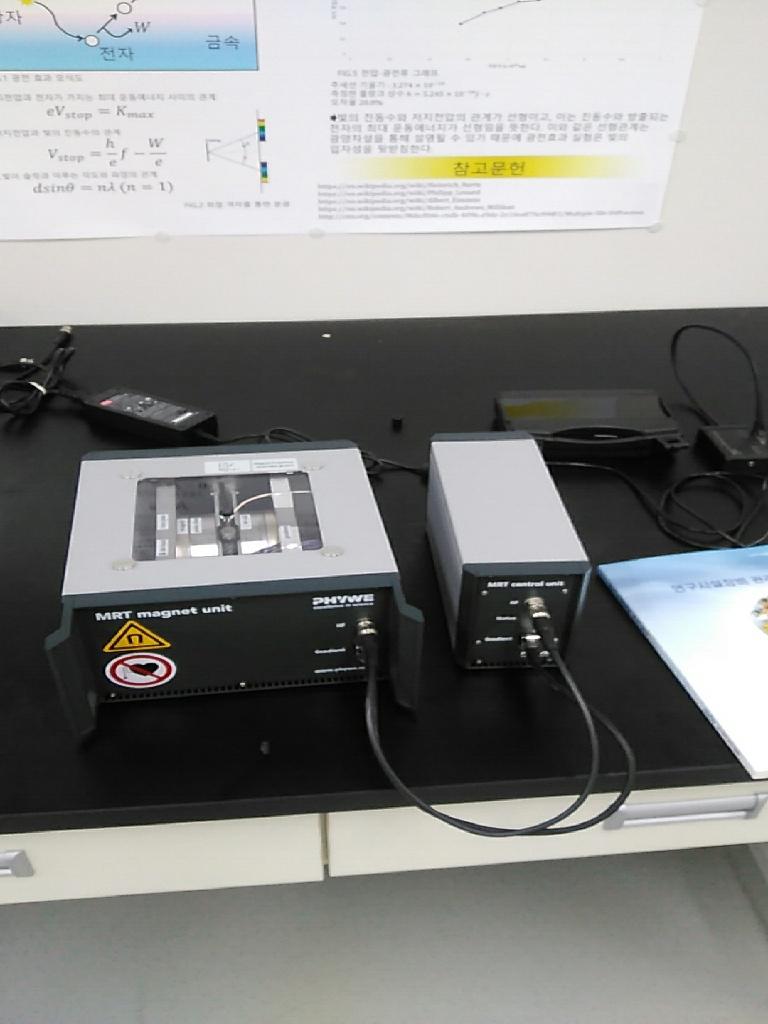

구성 및 기능	1. Control unit: 1) Gradient amplifier, transmitter and receiver unit 2) PC connection: USB-B 3) Connection of the imaging unit (gradient) RJ45 4) Connection of the receiver/transmitter unit BNC 5) Power supply: 12 V DC, 2 A 6) Power supply unit (external): 100-240 VAC, 50/60 Hz, 2 A 7) Dimensions (cm): 27 x 9.5 x 14 8) Weight: 2.3 kg 2. Magnet unit: 1) High-end gradient system for 2D and 3D images 2) System frequency: 22 MHz 3) Field strength: 500 mT 4) Field homogenity: < 100 ppm 5) Sample diameter: max. 10 mm 6) Connection of the imaging unit (gradient): RJ45 7) Connection of the receiver/transmitter unit: BNC 8) Dimensions (cm): 27 x 25 x 14 9) Weight: 17.5 kg 3. Training software: 1) Product license: measure MRT 2) Data formats: DICOM, JPEG, CSV, TXT 3) Media type: DVD
사용/활용예	노벨상 실험실에 들어갈 장비로 기초학부 3학년 1학기 현대물리 실험 교과목에서 사용 예정으로 현대물리실험 I 교재를 만들 때에 첨부할 자료를 수집함 본 장비를 활용한 실험을 통하여 체계적인 교육을 함으로써 학생들의 이해도를 높임 UGRP와 R and E에서의 프로젝트에 활용
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
