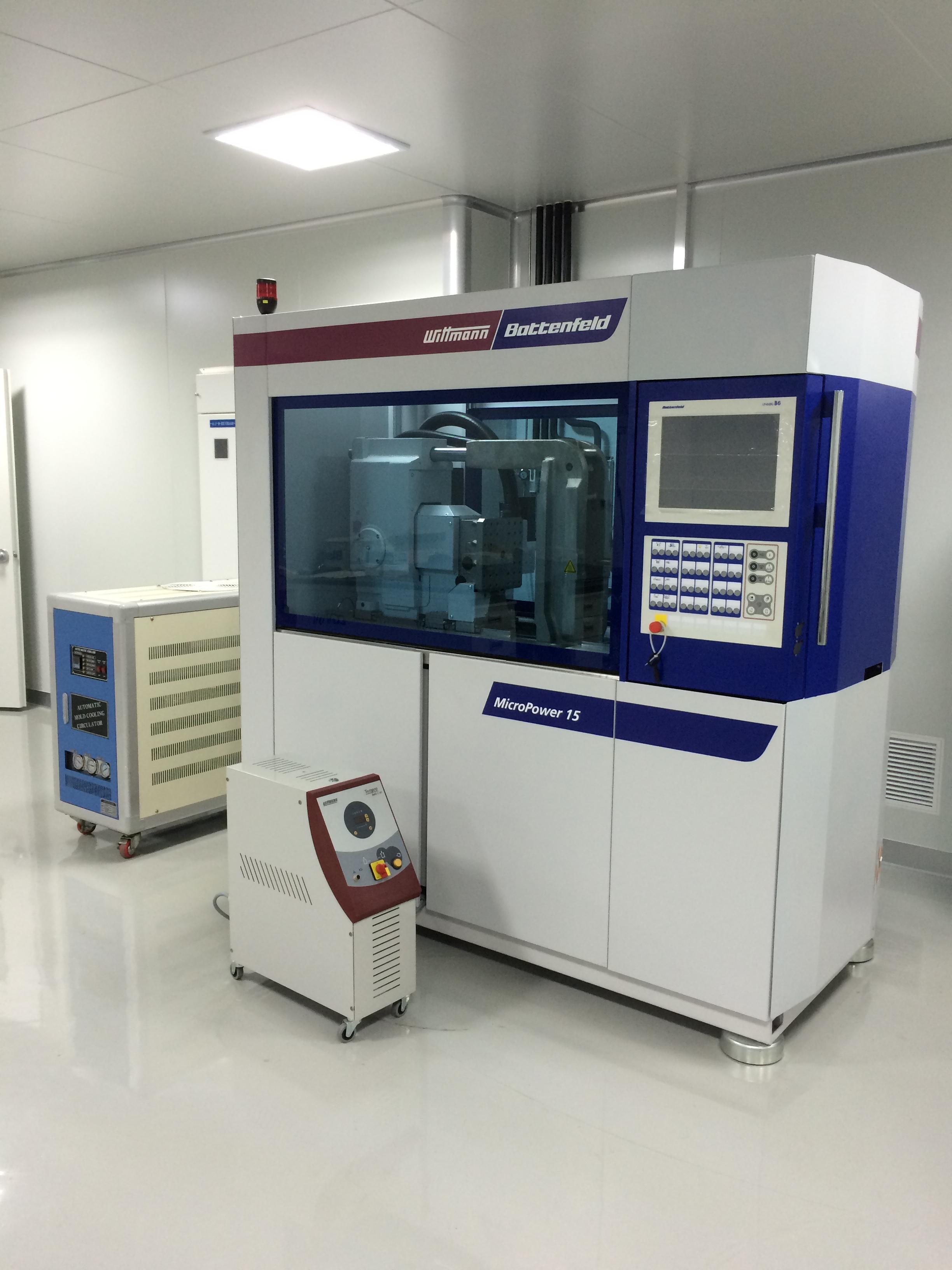

미세 인젝션 몰딩 머신

Micro-Injection Molding system

DRIS No.	DRIS-19-0349
시설장비등록번호	NFEC-2015-04-200984
보유기관	대구경북과학기술원
담당자
연락처
이메일

장비정보

모델명	Micropower 5	제작사	Wittmann Battenfeld
취득일자	2015-04-03	취득금액	208,700,000원
5대 미래산업 분류	반도체	활용용도	시험
표준분류	기계가공/시험장비 > 성형/가공장비 > 사출장비
장비위치	대구광역시 달성군 현풍면 테크노중앙대로 333 50-1 대구경북과학기술원 E10 B1 B102
장비설명	* 미세 인젝션 몰딩 머신(Micro-Injection Molding system) 장비설명 ○ 초소형 제품의 성형에 적합 ○ Full Electric 사양 ○ 조정은 자동으로 Calibration 되고 저장 됨.
구성 및 기능	○ Clamping 파트(기본 Accessories포함) - Clamping force : 50 kN 이상 - Platen size (h x v) : 240 x 400 (170)mm 이상 - Mould height (min) / Mould height (max) : 100mm이하/200mm이상 - Opening stroke / opening force : 100mm / 15kN 이상 - Ejector strok / ejector force : 30mm / 2kN 이상 ○ Injection 파트(기본 Accessories포함) - Dosing screw diameter : 14mm (shot weight 3g) - Dosing screw stroke : 20mm - Screw L/D ratio : 20 - Injection plunger diameter : 8mm - 이론 사출용적 : 3 cm³ - 사출압력 : 2,500bar - 사출속도 : 750 mm/s
사용/활용예	* 미세 인젝션 몰딩 머신(Micro-Injection Molding system) 사용예 ○ 초소형 정밀제품 사출 ○ 사출중량 0.05g ~ 4g 의 초소형 제품 성형 ○ 초소형 인서트 사출
