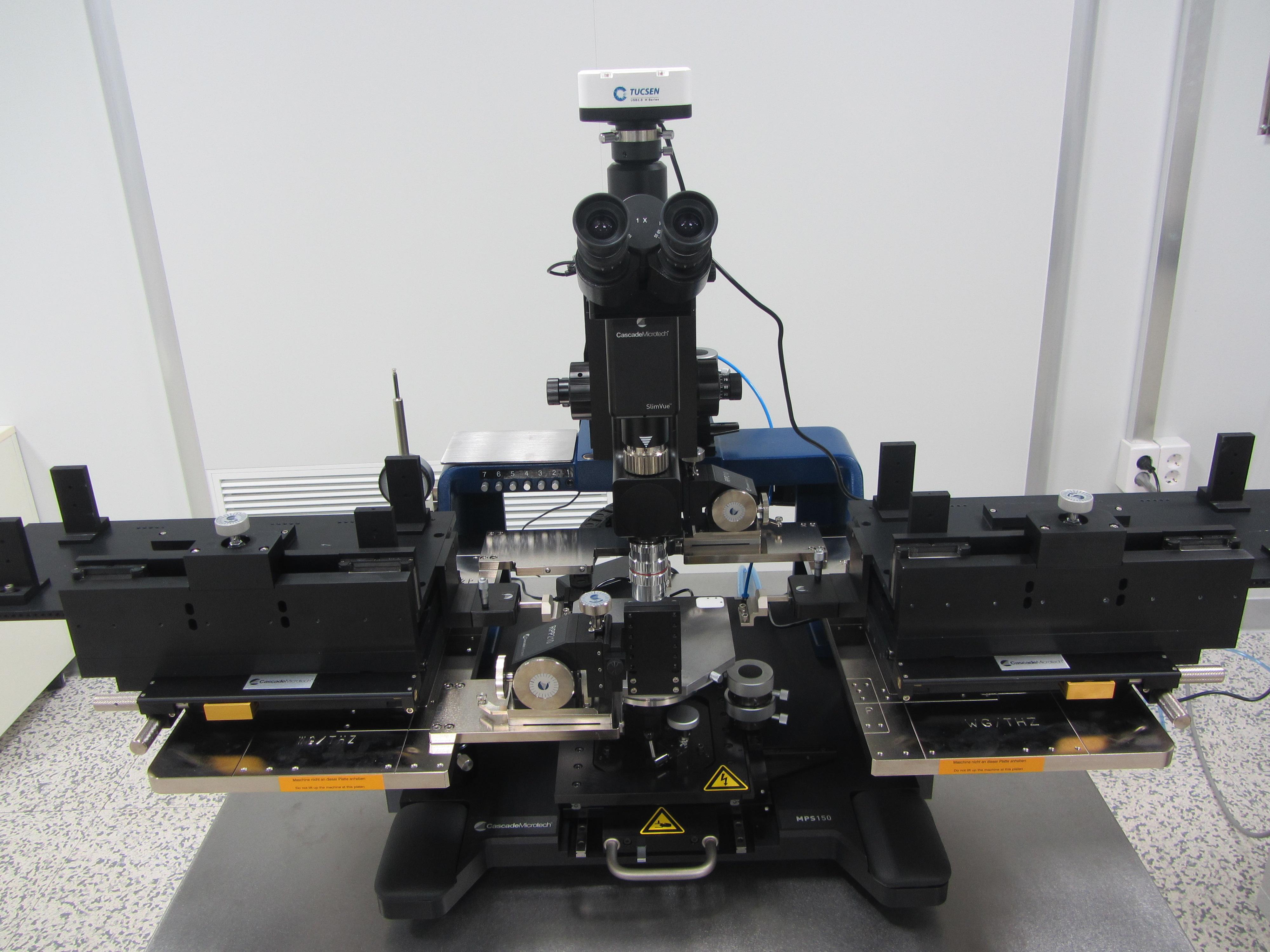

고주파 프로브스테이션

High Frequency Probe Station

DRIS No.	DRIS-19-0308
시설장비등록번호	NFEC-2016-03-208642
보유기관	대구경북과학기술원
담당자
연락처
이메일

장비정보

모델명	EPS150MMW	제작사	Cascade Microtech
취득일자	2015-12-29	취득금액	169,530,000원
5대 미래산업 분류	UAM	활용용도	시험
표준분류	기계가공/시험장비 > >
장비위치	대구광역시 달성군 현풍면 테크노중앙대로 333 대구경북과학기술원 E3 F6 621
장비설명	1-1. DC ~ 500GHz 이상의 주파수 대역에 대하여 계측이 가능하도록 설계되어야 한다. - Accessory 변경 및 추가로 500GHz 이상까지 계측 및 분석 가능해야함 1-2. Wafers, Substrates 및 chip 단위의 전기적 특성 측정 가능해야함 - 최대 사이즈 150mm까지
구성 및 기능	1. Main system : Manual Probe Station 2. Sigma for broadband systems 3. 110GHz GSG RF probe 4. Cable, test port, 1mm, Male/Female, 110GHz, 18cm 5. ISS, 220GHz, GSG 75 ~ 150 ㎛ 6. 4 port option for main system 7. Cable, BNC, Adapter DPP105 Coax, F-M, 1.5M 8. Table, vibration ISO, Lab 30 x 36 inches 9. 3M Pixel 1/2 CMOS camera camtca-3.0 C-mount USB 10. PC controller
사용/활용예	3-1. 110GHz의 높음 주파수를 갖는 고주파 물질, 소자, 회로, 마이크로 시스템의 전기적 특성 측정 및 분석 3-2. mm-Wave and sub-THz 측정 및 디바이스 분석 - 통신 : THz 대역을 이용한 차세대 초고속 무선 통신 - 에너지 : 고주파 에너지 하베스팅 - 센싱 : 고주파 나노 센서 - 의료 및 보안 : THz 이미징
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
