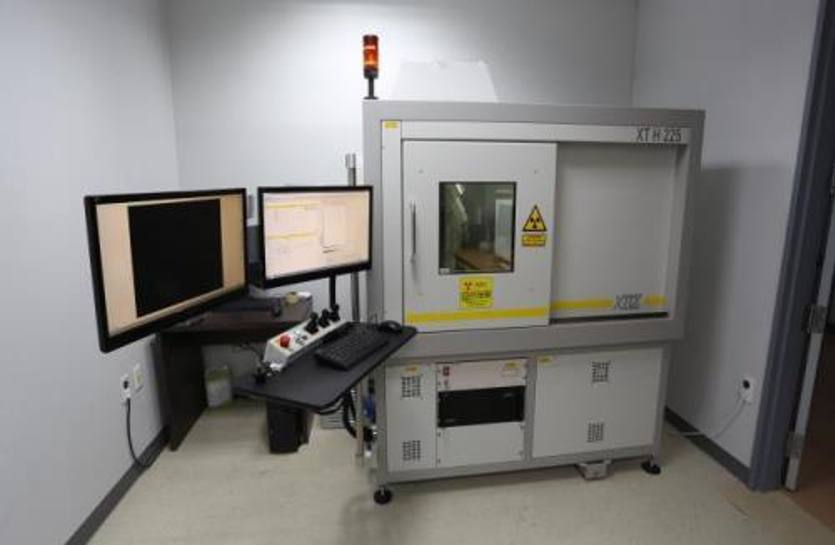

산업용 3D X선 비파괴 검사장치

Microfocus X-ray CT(3D) scanning system

DRIS No.	DRIS-30-0108
시설장비등록번호	NFEC-2016-04-209172
보유기관	대구경북첨단의료산업진흥재단
담당자
연락처
이메일

장비정보

모델명	XTH-225	제작사	Nikon
취득일자	2014-12-05	취득금액	411,740,000원
5대 미래산업 분류	로봇	활용용도	시험
표준분류	광학/전자영상장비 > 카메라/영상처리장비 > X-선/자외선/적외선카메라
장비위치	대구광역시 동구 동내로 88 (동내동) 24번지 대구경북첨단의료산업진흥재단 첨단의료기기개발지원센터 F1 비파괴검사실
장비설명	Features 1. Microfocus X-Ray 2D inspection system / 3D computer tomography(CT) 2. Anti-magnetic, shock tolerance precision surface plate base and support frame structure 3. Ready to upgrade with 180kV nanofocus X-Ray tube 4. Twofold Increased Measuring Range (IMR)
구성 및 기능	Main Unit Specifications 1. X-ray Source - Micro-focus open type X-ray tube equipped with long-life filament upgrade option (Notably increased filament lifetime for longer operation time especially at high emission currents for increased machine uptime due to lower frequency of filament changes) - Tube Type : Directional Open tube(Cone beam) - Filament Type : Longlife Filament (Up to 10 times longer life time than Normal Filament) - High voltage range : 20 to 240kV - Tube current range : 0 to 3㎃ - Max. tube power : ≤ 320W - Detail detectability : ≤ 1 μm - Min. Focal Spot Size : ≤ 3 μm - Min. focus-object distance : ≤ 4.5 mm - Maximum Voxel Size : ≤ 2㎛ 2. X-Ray Image Detector - Real-time Flat Panel Detector - Receptor Type: Amorphous silicon - Pixel Size: 200 μm x 200μm - Sensitive surface: approximately 200 x 200 mm2 (8" x 8") with IMR - approximately 400 x 200 mm2 (16" x 8") - Size : 1024 x 1024 Pixel (1 megapixels) with IMR - approximately 2048 x 1024 pixels - Greyscale resolution:14 bit / 16-bit technology (65.536 grey scales) - Frame rate: up to 30 frames per second
사용/활용예	3D 비파괴 검사 장비로 내부구조 내부 패널 크랙등을 검출할 수 있으므로 다른 기기 부품 및 제품의 검사에 필수적인 장비입니다. 의료기기 센터의 안전성 평가팀의 품목 및 개별규격에 따른 역할 수행에 필요한 장비입니다.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
