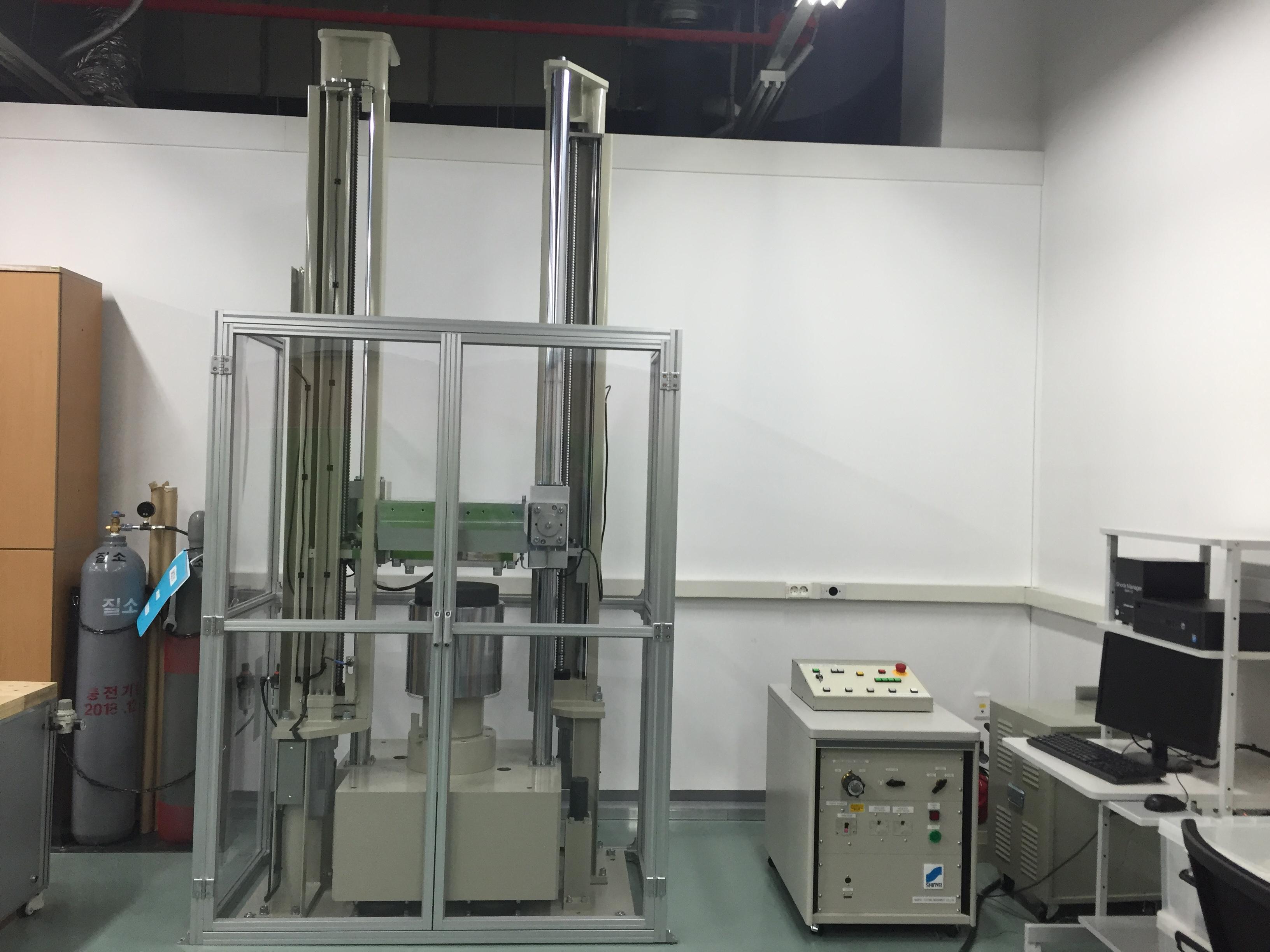

충격시험기

Shock Testing machine

DRIS No.	DRIS-30-0091
시설장비등록번호	NFEC-2016-04-209211
보유기관	대구경북첨단의료산업진흥재단
담당자
연락처
이메일

장비정보

모델명	ASQ-500	제작사	Yoshida Seiki
취득일자	2015-08-28	취득금액	197,185,760원
5대 미래산업 분류	로봇	활용용도	시험
표준분류	물리적측정장비 > 음향/소음/진동/충격측정장비 > 평형시험/충격시험기
장비위치	대구광역시 동구 동내로 88 (동내동) 24번지 대구경북첨단의료산업진흥재단 첨단의료기기개발지원센터 F1 안전성실
장비설명	본 장치는 MIL-STD, 810E,G와IEC, JIS 규격(세계 규격)에 적용시켜 의료기기를 최 첨단제품으로 개발하고 연구하여, 고 품질을 보증하여 제품의 경쟁력 우위를 점유 하는데 넓게 사용되고 있는 기기이며, 의료기기 뿐만 아니라, 전자부품 및 자동차 부품의 품질 개선, 신제품 개발에도 유용한 장비이다. 전자부품 등의 충격 및 낙하 시험을 통하여 제품에 내구성을 판단하기 위한 시험기로서 간단하게 사용 방법을 설명하면, 부품을 충격대에 올려 놓고 실제 부품을 낙하시키면서 충격 시에 발생되는 충격 량을 측정하거나 해당 부품의 결합 및 파손 여부를 확인하는 장비입니다.
구성 및 기능	장비의 구성 1)충격대(Main Body : Double Guide shafts) 2)승강장치(Drop Height and Rebound Brake Mechanism) 3)가이드 샤프트 4)충격 완충판(바닥) 5)방진기구(Pneumatic spring and hydraulic damper devices) 6)브레이크 장치(Pneumatic-hydraulic friction brake system) 7)대형파 프로그래머 (고압가스 실린더) 8)정현파 프로그래머 (완충가변장치용 완충체) 9)정편반파 프로그래머 (플라스틱 완충체) 10)저가속도 발생장치（공기압 실린더）
사용/활용예	1)충격시험장치는, 대형파 및 정현반파의 충격 가속도를 발생해, 제품 및 부품 JIS Z 0119-94제품충격강도 시험방법 및 ASTM 3332-99 에 근거하여, 손상경계선 으로서 허용가속도와 허용가속변화를 계측해, IEC 60068-2-27,JIS C 60068-2-27, JIS Z 0119-94, JIS Z 0202-94, MIL-STD-810E-89,516.3, MIL-STD810G-89,516.4 의 충격시험방법에 규정된 충격의 엄격함에 따라 공시품의 충격에 견디는 능력을 측정할 수 있어야 함. 2)완충 체의 유효높이를 가변 할 수 있는 기구－완충가변장치에 따른 정현반파 시험 에서는, 임의의 작용시간에 따른 가속도를 공시 품에 줄 수 있어야 함. 3)시험 장치는, 시험기 본체, 및 주요 제어 부, 제어계측 해석부 등으로 구성. 4)시험기 본체는 충격대의 승강에는 내 하중 １ton의 2단, 유압실린더를 2개 사용해, 소요 높이에서 시퀀스 제어에 따라 2개의 브레이크 기구가 동작하여 자유 낙하하고, 충격대의 재 충돌 방지 기구에 따라 정지하는 시스템이어야 함. 5)대형 파 프로그래머는 고압질소 가스 실린더와 타격헤드로 구성되어, 실린더 상에 정현반파 프로그래머의 우레탄 고무 완충 체를 장착해, 그 교환은 매우 간단하게 실시할 수 있어야 함. 6)제어계측 소프트웨어는, 시험조건입력과 연산제어기능이 어떠한 프로그래머를 사용하여도 안전하게 단시간으로 목적의 시험을 실시할 수 있습니다. 또 가속도의 단위는 G 와 m/s2 의 호환 전환이 가능. 7)제어장치는, 작업성과 범용성을 고려한 세퍼 레이트 타입.주요 제어부는 조작 스위치, 표시등, 시퀀서로부터 되는 동작 제어부, 가스압력을 제어하는 고압가스 제어부, 전원부 등으로 구성되어 충격대의 소정높이의 세트나 낙하동작 등 충격대의 동작을 모두 제어. 8)제어 계측 해석 부는 PC, 디스플레이, 프린터, 가속도 증폭 부 및 제어와 계측의 소프트웨어에 따라 시스템 화 되어, 모든 조작순서, 시험조건 등의 설정, 계측과 해석결과 등을 디스플레이 화면으로 표시해, 데이터를 플로피 디스크에 저장 9)포장화물의 등가낙하시험 짧은 작용시간의 정현반파 충격에 의해서, 포장화물의 낙하시험과 등가의 시험을 할 수 있으며. 포장화물을 충격 대 상에 올려놓고 충격을 가하기 때문에, 다른 방법의 낙하시험과 같이 바닥면에 충격 시 자세가 기울지 않아, 정확한 충돌방향에 따른 자유낙하 상당한 속도변화를 공시 품에 가할 수 있을 것. 10)저가속도 발생장치 충격완충판 상에 저가속도 발생장치"공기압 실린더"을 장착해, 그 실린더 상에 충격 대를 올려 공기압력" 압력은 수동조정"으로 낙하속도를 제어시킴에 따라,낮은 충격을 가 할 수 있을 것.
