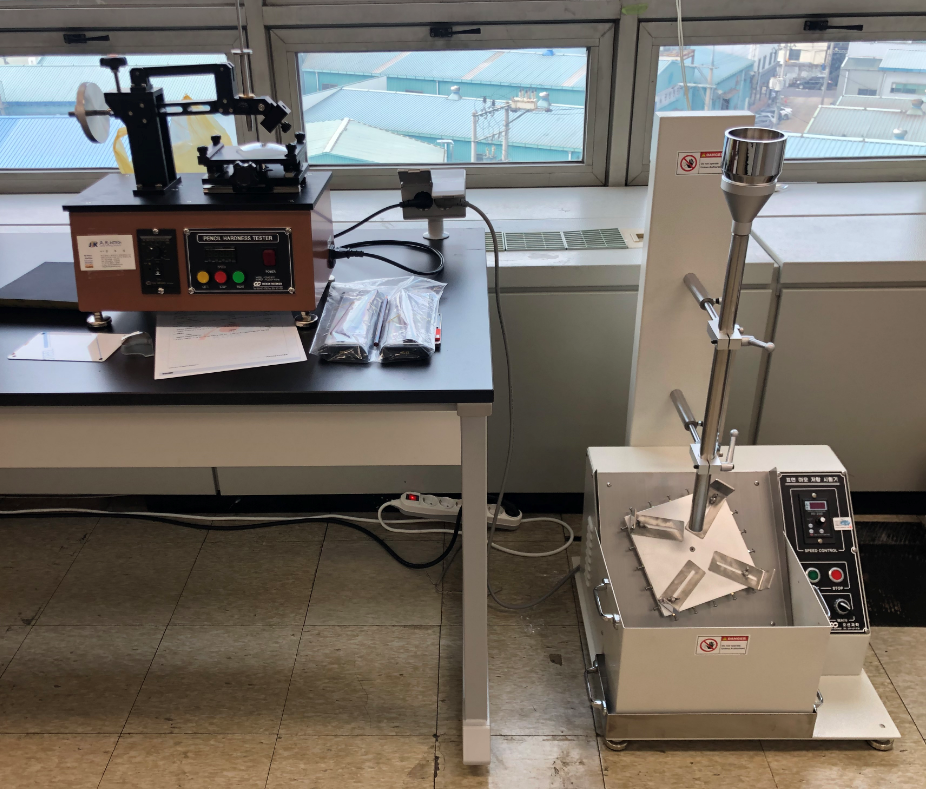

안경렌즈 경도·마모 시험기

Lens hardness · abrasion tester

DRIS No.	DRIS-29-0001
시설장비등록번호	NFEC-2020-09-264932
보유기관	재단법인 한국안광학산업진흥원
담당자
연락처
이메일

장비정보

모델명	COAD 607	제작사	피디에스아이
취득일자	2020-08-31	취득금액	10,027,270원
5대 미래산업 분류	로봇	활용용도	시험
표준분류	기계가공/시험장비 > 재료물성시험장비 > 달리 분류되지 않는 재료물성시험장비
장비위치	대구광역시 북구 노원로 169 (재) 한국안광학산업진흥원 본사 F6층 604호
장비설명	[장비설명] 1. 본 시험기는 도료, 필름 등 도막의 굵기 경도 시험 및 연삭재를 이용하여 렌즈의 표면 마모 저항값을 측정하기 위한 장비이다. 2. 규격 KS P 8147에 의하여 제작되었으며, 시험은 도면에 대하여 약45도 각도로 KS G 2603(연필)에 규정된 연필의 심을 대고, 하중 약1kg.f(9.8N)로 도면에 누르면서 이동하여 표면을 긁는데 사용한다. 3. 도막의 경도, 밀착성을 측정, 도막의 물리적 성질을 판정하는데 사용한다.
구성 및 기능	[마모시험 장비성능] 1. 연삭제 낙하량 : 60 ~80g/min 2. 시험판 각도 : 45˚ 3. 낙하거리 : 635mm 4. 시험관 호퍼 : Φ80 x 114mm 5. 유도판 안지름 : Φ22 ±2mm 6. 속도 : 5회 /min 7. 렌즈 지지대 : 50x50mm 8. 연삭제 : 25 kg 포함 9. 전원 : AC 220V 50/60Hz [경도시험 장비성능] 1. MOTORIAL TYPE 2. FIXED LOADS : 1.05 kg (500g 1EA, 200g 2EA, 100g 1EA, 50g 1EA) 3. INCLINED ANGLE : 45˚ 4. PENCILS (6B ~ 9H) 17PCS * 2set 5. DISPLAY : 4 DIGITAL DISPLAY 6. SPEED : 10 ~ 100mm/min 7. SPECIMEN TABLE : 150x100mm 8. STOKE : 100mm 9. POWER : AC220V 60Hz 10. 450 x 250 x 500 mm(WDH)
사용/활용예
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
