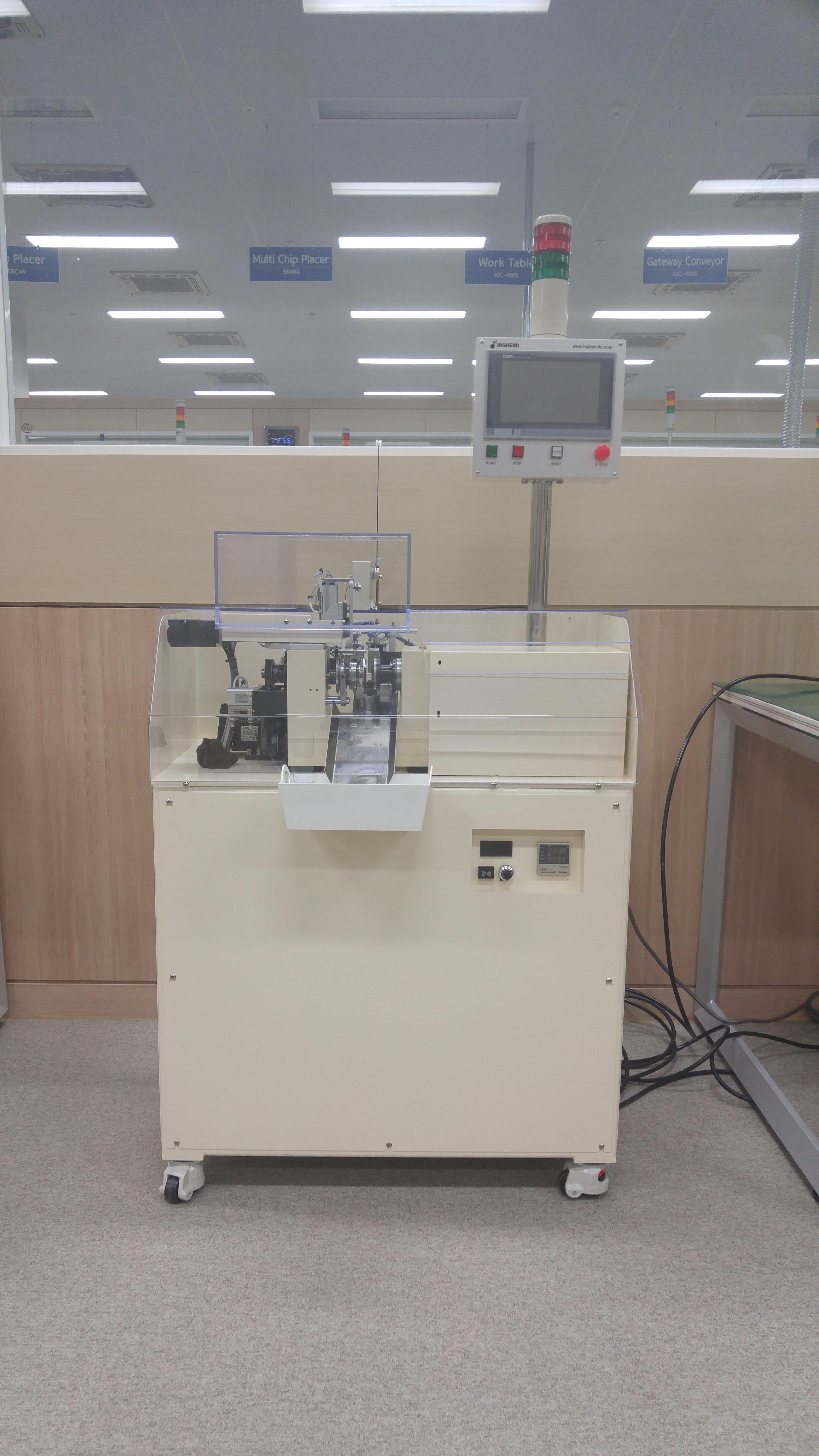

3축 보빈레스 자동 권선기

Bobbinless Auto Winding Machine

DRIS No.	DRIS-30-0063
시설장비등록번호	NFEC-2016-06-210250
보유기관	대구경북첨단의료산업진흥재단
담당자
연락처
이메일

장비정보

모델명	HB-1300	제작사	하이엔드
취득일자	2016-03-11	취득금액	68,300,000원
5대 미래산업 분류	로봇	활용용도	시험
표준분류	기계가공/시험장비 > 자동화/이송장비 > 권선장비
장비위치	대구광역시 동구 첨복로 80 (동내동) 첨단의료기기개발지원센터 대구경북첨단의료산업진흥재단 첨단의료기기개발지원센터 F1 시제품제작실
장비설명	각종 소형 진동체 부품, 인덕티브 센서 부품 관련 의료기기 및 일반기기의 부품소재인 코일을 다양한 형태(초정밀 초소형부터 원형, 타원형, 사각형까지)로 자동 권선 가능한 장비입니다.
구성 및 기능	(1) Winding 형태: Jig Rotation Type (2) Spindle 모터: AC SERVO 200W (3) Spindle 속도: 50 ~ 3,000 rpm (설정 변속) (4) Spindle 구동방식: 양축 BELT 구동 (5) x-Axis 모터: AC SERVO 50W (6) x-Axis 모터 속도: Max. 187 mm/s (7) x-Axis Stroke Max.: 40 mm (8) Y-Axis 모터: AC SERVO 50W (9) Y-Axis Stroke: Max. 25 mm (10) Wire Dia.: Φ0.016 ~ 0.4 mm (11) Winding Outter Dia.: Φ1.5 ~ Max. Φ15 mm (12) Winding Width: Max. 3.0 mm (13) Tension 형태: Electrical Tension (14) Tension: 5 ~ 800 gf (15) 전원: Single-Phase, AC 220V, 50/60 Hz (16) 전력소비: 2.5 kW
사용/활용예	-초소형, 초정밀 코일 크기부터 일반적인 소형 코일 크기까지 정렬 권선 제작 가능 -의료기기 개발에 있어 각종 RF 데이터 송수신 부품, 전자기형 진동소자, 소형 모터, 각종 센서 코일 제작 용도 -다양한 주파수와 특정한 모양의 코일에 대한 무선 데이터 송수신 연구에 필요한 코일 제작용 장비 -초소형, 고정밀 코일 제작 성능을 가지며 정확성과 신뢰성 부여 가능 일반적인 의료기기 개발에 다양한 인덕티브 센서용 코일 및 진동부품으로 적용 가능
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
