전기생리측정장치

Electrophysiological Instruments

DRIS No.	DRIS-32-0060
시설장비등록번호	NFEC-2016-11-212813
보유기관	한국뇌연구원
담당자
연락처
이메일

장비정보

모델명	EPC 10-2/patchmaster/bx-51/smxs-k-r-f-50-eur/LT-225/64-2400/64-0291	제작사	Heka Elektronik
취득일자	2016-10-17	취득금액	97,110,000원
5대 미래산업 분류	로봇	활용용도	시험
표준분류	전기/전자장비 > 분석장비 > 신호분석기
장비위치	대구광역시 동구 첨단로 61 5층 한국뇌연구원 한국뇌연구원 5
장비설명	단세포에서 발생하는 생리신호인 Action potential, Field potential등에서 전류 측정 및 표면세포의 용적, 칼슘이온의 농축 등을 측정, 기록하는 장치이며 패치클램프 앰프, 모든 앰프의 설치, 자동 캘리브레이션 및 자체 시험 및 진단 과정이 소프트웨어로 통제된다.

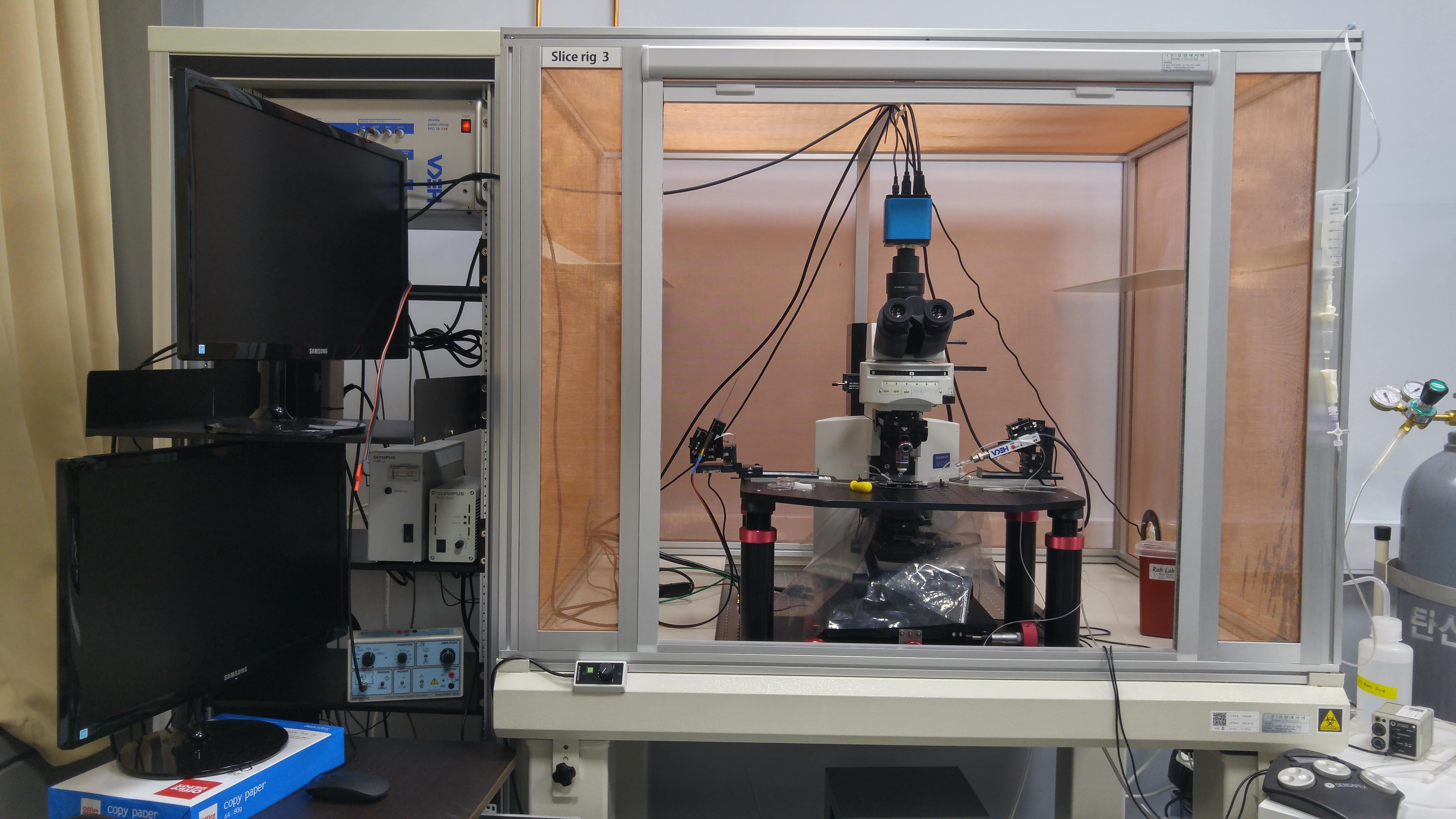

구성 및 기능	[구성(모델명,제조사)] 1. Dual channel patch clamp amplifier(EPC10/2,HEKA Elektronik) 2. Data acquisition software(Patchmaster,HEKA Elektronik) 3. Upright Microscope with Fluorescence attachment with X-Y Translator manual(BX-51,Olympus) 4. Antivibration table with cage 1200 x 900 x 700H and 19“ rack 5. Dual manipulator system with knob controller (SMXS-K-R-F-50-EUR,WPI) 6. IR Digital camera(LT-225,Lumenera) 7. Single channel temperature controller(64-2400,Warner Instrument) 8. SA-NIK, Stage controller (64-0291,Warner Instrument) [성능] 1. 전류측정 저항 저획득범위 : 50 GOhm ± 200 pA current range 중간획득범위 : 500 MOhm ± 20 nA current range 고획득범위 : 5 MOhm ± 2 uA current range 2. 전류획득 세팅 저획득범위 0.005, 0.01, 0.02, 0.05, 0.1, 0.2 mV/pA 중간획득범위 0.5, 1.2, 5, 10, 20 mV/pA 고획득범위 50, 100, 200, 500, 1000, 2000 mV/pA 3. 입력용량 : < 1pF
사용/활용예	살아있는 뇌조직내 신경회로에서 신경세포간의 연결형태를 분석함으로써 신경회로의 wiring pattern을 연구에 사용. 세포막의 표면에 유리관을 삽입하여 한쪽 신경세포에는 전류를 주입하여 활성화를 유도시키고 다른 뉴런들에서는 이온 current를 측정하여 신경네트워크의 회로를 분석에 사용함.
