전력분석기

Electric power analyzer

DRIS No.	DRIS-25-0071
시설장비등록번호	NFEC-2017-09-239908
보유기관	한국로봇산업진흥원
담당자
연락처
이메일

장비정보

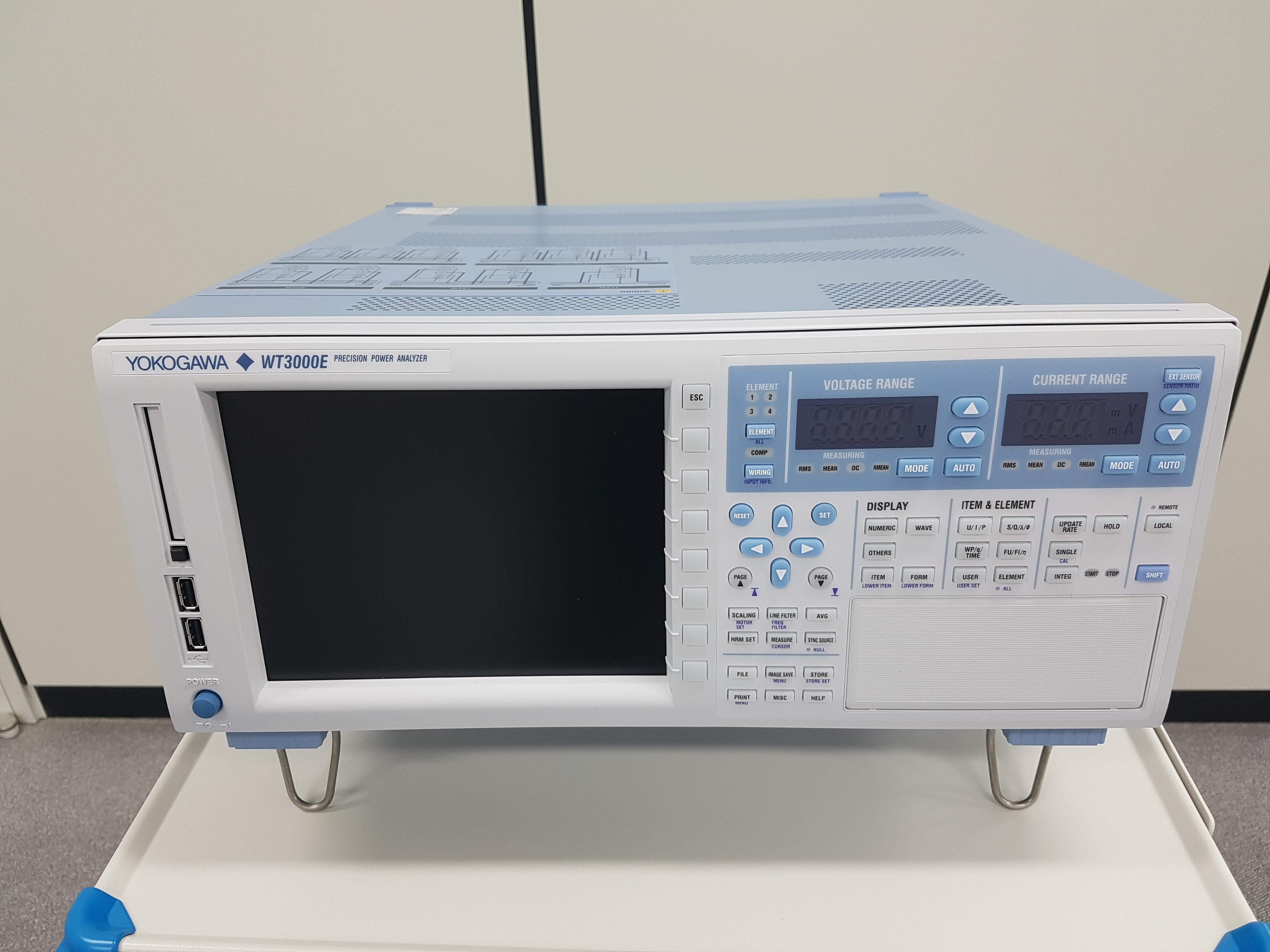

모델명	WT3000E	제작사	Yokogawa Electric Corporation
취득일자	2016-07-27	취득금액	58,800,000원
5대 미래산업 분류	반도체	활용용도	시험
표준분류	전기/전자장비 > 측정시험장비 > 전압/전류/전력측정시험장비
장비위치	대구광역시 북구 노원로 77 한국로봇산업진흥원 표준시험인증센터 표준시험인증센터 F3 측정실
장비설명	- 전력분석용 시험 장비로, 소모전력 및 효율, 전압, 전류 등 전기적 특성을 관측하는 장비 - 현존하는 전력분석계중 가장 높은 정확도(±0.01%)와 넓은 주파수대역(DC, 0.1 Hz~1 MHz)를 가지고 있으며, 낮은 역률 오차(0.03)의 특징을 보유 - 델타연산기능으로 일반적인 선간전압 측정 시 상전압을 자동으로 측정연산 가능 - Cycle by Cycle 측정기능으로 데이터가 변동하거나 모터 평가와 같은 특정환경에서 빠르게 변화하는 모터의 부하변동과 같은 현상을 포착할 수 있으며, 각 사이클에 대한 전압, 전류, 유효전력 등의 파라메타를 측정하고 스크린에 측정한 데이터를 보여주며, 최대 3000 개의 데이터(0.1 ~ 1000 Hz 까지 신호 측정)가 csv파일형식으로 저장 가능하다.
구성 및 기능	- 측정범위: 전압 1,000 V / 전류 30 A - 측정채널: 단상 전압, 전류 각 4CH / 3상 전력 1 SYSTEM - 샘플링속도: 200 kS/sec (16 bit) - 전력정확도: 기본 ± 0.01%, DC ± 0.05% - 주파수대역: 1 MHz - 저장기능: 최소 50 msec 이상 - 측정파라메타: 전압, 전류, 유효전력, 무효전력, 파워팩터, 위상각, 전압전류 피크값/RMS값/MEAN 값, 효율, 고조파 - 데이터 표시방식: 수치, 벡터, 고조파, 바그래프, 파형, 트렌드, 사용자정의 - 내부저장메모리: 30 MB - 통신인터페이스: GP-IB, USB, ETHERNET - 761922 IEC 규격테스트및 /MTR 모터평가기능 - 디스플레이: 8 Inch TFT LCD 스크린 - 제공 S/W: 760122 (데이터 로깅), 761922 (전압변동, 플리커측정, Cycle by Cycle, 모터성능평가분석)
사용/활용예	- 로봇산업분야 국제표준화규격 대응 및 국내 로봇분야 기술기준 및 시험방법 제·개정 연구, 시험·인정 지원에 필요한 장비로써 에너지 컨버젼시의 효율개선에 대한 니즈를 충족가능하며, 에너지 절약의 핵심장치인 인버터의 컨버젼 효율의 개선에 사용 - 로봇구동에 필요한 모터 회전체, 인버터 및 파워 컨디셔너의 개발과 현대로봇산업의 정밀제어 요구에 부합하는 고정밀도의 계측에 사용
