고자기장 저온 원자 자기 현미경

High Magnetic-Field Cryo Atomic/Magnetic Force Microscope

DRIS No. DRIS-19-0258
시설장비등록번호 NFEC-2017-03-236411
보유기관 대구경북과학기술원
담당자
연락처
이메일

장비정보

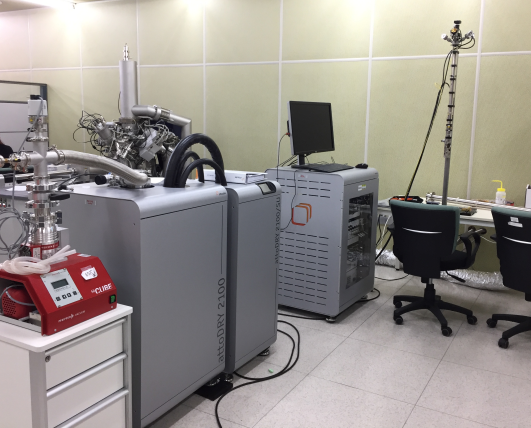

모델명 attoDRY2100 제작사 Attocube
취득일자 2016-10-04 취득금액 560,990,450원
5대 미래산업 분류 헬스케어 활용용도 시험
표준분류 광학/전자영상장비 > 현미경 > 주사탐침현미경
장비위치
대구광역시 달성군 현풍면 테크노중앙대로 333 50-1 대구경북과학기술원 중앙기기센터 205 소자클린룸 F1 101
장비설명 ○ 초전도체, 자성 반도체, 그래핀, 위상절연체 등 새로운 차원의 신소재 개발을 위해서는 이들 물질을 구성하고 있는 전하, 스핀, 궤도, 격자 운동과 그 상호작용에 대한 근본 연구가 필수적임. 특히, 이들 상호작용은 외부요인에 의해 상대적으로 제어가 가능하며, 온도 (열적 상전이와 관련), 자기장 (양자 상전이와 관련) 등이 그 중요한 변수임.
○ 고자기장 저온 원자/자기 현미경은 단순한 표면 정보의 시각적 구성뿐 아니라, 온도 변화 (Variable Temperature, 1.5K~300K), 자기장 변화 (Magnetic Field, 0T~9T) 등을 통하여 물질이 가지는 양자 물성에 대한 근본적인 연구를 가능하게 함.
구성 및 기능 1. Main Body
1)Closed-cycle cryostat
2)Superconducting magnet
3)Bipolar magnet power supply
4)Atomic / Magnetic Force Microscope
5)Controller and Software
2. Accessories:
1)Pumping kit for cryostat
2)Data processing unit

1. Main Body
1)Closed-cycle cryostat
●Temperature range : 1.8K ~ 300K (automated control) or wider
●Turn-around time(sample exchange, base T to base T) : less than 10h(back to 1.5K)
●Cool down time of system
-without magnet : 5 ~ 10 h or shorter
-with magnet : 10 ~ 15 h or shorter
●Temperature stability : less than ±5 mK
●Sample environment : Helium exchange gas
●Sample space : 49.7 mm diameter probe bore or wider
●Sample exchange : Top loading for quick access
●Cooling power at sample location : more than 2mW @ 2K
●Cooling power for pulse tube based pre-cooler :
> 900mW @ 4.2K
●Power consumption for pulse tube based pre-cooler :
Max. 9.0 kW(steady state : 7.2 kW) or more
●Outside diameter for vibration isolated sample tube :
2 inches or bigger
●Size of touch screen : 4.3 inches or bi
사용/활용예 ○ 본 장비는 열적 진동 노이즈를 없앰으로써 보다 높은 해상도 (<50nm)로 원자/자기 이미지 관측을 할뿐만 아니라 열적 상전이, 양자 상전이 현상에 대한 입체적 연구와 이를 통한 융복합 신소재 연구에 활용.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
