열중량분석기용 사중극자 질량분석기

Quadrupole mass spectrometer For TGA

DRIS No.	DRIS-19-0245
시설장비등록번호	NFEC-2016-12-213520
보유기관	대구경북과학기술원
담당자
연락처
이메일

장비정보

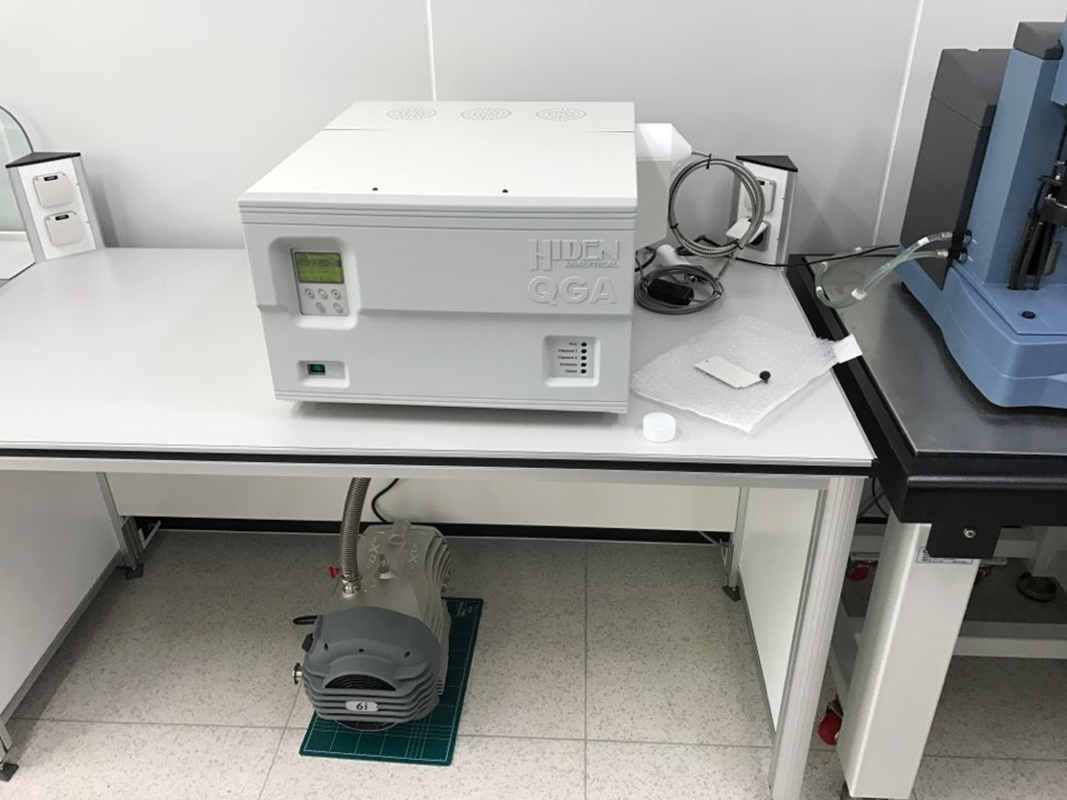

모델명	QGA	제작사	Hiden Analytical
취득일자	2016-12-09	취득금액	92,980,000원
5대 미래산업 분류	로봇	활용용도	시험
표준분류	화합물전처리/분석장비 > 질량분석장비 > 미량가스질량분석기
장비위치	대구광역시 달성군 현풍면 테크노중앙대로 333 50-1 대구경북과학기술원 중앙기기센터 205 소자클린룸 F2 205
장비설명	본 기기는 가스의 정성과 정량에 사용할 수 있는 질량분석기로, 생성된 혹은 잔류하고 있는 각각의 반응물질을 이온화시키고 quadruple을 이용해 실시간으로 분석하여 그 특성을 알고자 하는 목적으로 사용된다. 기 구축된 TGA(Thermogravimetric Analyzer) 장비로부터 무게 감량 후 발생하는 Gas를 Mass spectrometer로 분석함으로써 어떠한 성분이 포함 되어 있고 어떠한 이물이 포함 되어 있는지 분석시에 주료 활용되며, TGA와 연결하지 않고서도 반응기 또는 포집팩에 포함 되어 있는 gas를 실시간으로 분석함으로써 정성, 정량 분석이 가능하다.
구성 및 기능	1. 사중 극자 질량 분석기 1) 측정 질량 범위 : 300amu 2) 감도 : 100% ~ 0.1PPM 3) 측정 속도 : 최대 측정 속도 500 measurements/sec 4) APSI-MS Soft ionisation mode 5) 검출기 : 1x10-11 Torr - Faraday cup 검출기 5x10-14 Torr - Channeltron 검출기 6) 경향 분석 측정 속도 : 250 measurements/sec 7) 필라멘트 : Twin Filament, 산화물 코팅 iridium. 8) PC 연결 : RS232, USB 2.0, 10/100Base-T LAN. 9) 무게 :40Kgs and external scroll pump : 23Kgs 10) 일렉트론 에너지 : 기본으로 70 eV, 소프트웨어에서 0 eV에서 150 eV까지 조절 가능 2. TGA Interface for TA Instruments Q500 1) Hot-zone sampling connection 2) Heated filter assembly 3. 시스템 소프트웨어 ◎ QGA Professional edition PC software 1) 운영 장치 : Windows XP / 7 2) 10 피크 스펙트럼 라이브러리 3) 6) 정량 분석 소프트웨어에서 측정 되는 데이터는 PPB, PPM 또는 % 단위로 표시 된다.
사용/활용예	물질의 상전이 및 상태도 연구 조성분석 : 고분자에 포함되어 있는 수분, 용제, 가소재 등의 함량 측정이나 고온에서 산화된 후의 잔류량의 측정으로부터 확인 가능 시료 속의 수분 및 휘발성 성분 측정
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
