등속성 근관절 기능 검사장비

BIODEX system 4 Pro

DRIS No.	DRIS-19-0225
시설장비등록번호	NFEC-2017-01-235868
보유기관	대구경북과학기술원
담당자
연락처
이메일

장비정보

모델명	System 4 Pro	제작사	Biodex Medical Systems
취득일자	2016-12-26	취득금액	90,030,000원
5대 미래산업 분류	로봇	활용용도	시험
표준분류	임상의료장비 > >
장비위치	대구광역시 달성군 현풍면 테크노중앙대로 333 50-1 대구경북과학기술원 E5 F2 220
장비설명	Biodex는 초당 500(1-500deg/sec)까지의 등속성 운동 장비로 이를 컴퓨터 시스템에 연결해 인체에 있는 각 관절과 그 주변에 있는 근력, 근지구력, 운동 부하량 등을 컴퓨터 시스템으로 정확하게 측정. 또 측정 데이터 바탕으로 진단과 분석을 통해 재활에 도움을 줄 수 있는 첨단 장비. 사람이 측정할 경우 어려운 경직도 측정 등의 재활의 정량적인 평가를 위한 장비.

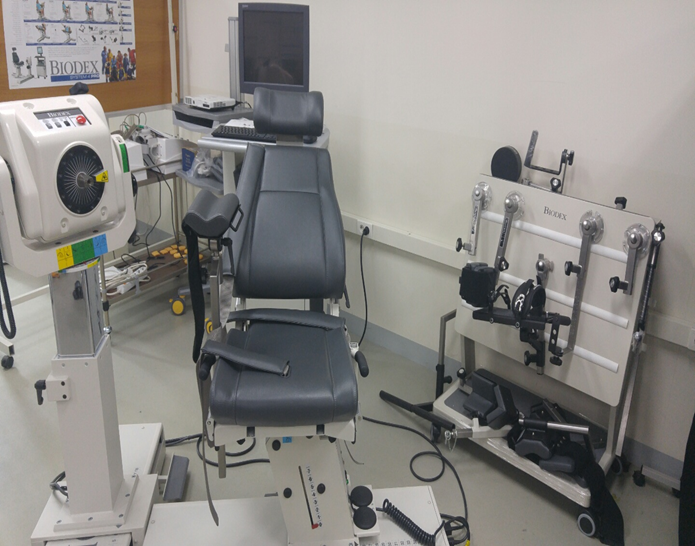

구성 및 기능	Biodex는 크게 피실험자가 앉거나 누울 의자, 각 관절을 등속도로 움직여줄 엑츄에이터, 데이터를 받고 처리할 컴퓨터, 각 관절 고정용 플렛폼으로 이루어져 있으며 각 피실험자의 관절 별 관절가동범위 전역에 걸쳐, 최대 저항의 운동이 가능하며 피실험자가 발휘하는 근력에 비례하는 저항을 제공해 운동속도를 일정하게 하기 때문에 재활운동, 측정 용으로 안전한 검사 장비 1. Dynamometer ? Computer로 스피드와 토크를 조절 ▷ Concentric speed up to 500 deg/sec ▷ Eccentric speed up to 300 deg/sec ▷ Concentric torque up to 500 ft-lb (680 Nm) ▷ Eccentric torque up to 400 ft-lb (544 Nm) ▷ Passive speed as low as 0.25 deg/sec - Passive torque as low as 0.5ft-lb - Isotonic torque as low as 0.5ft-lb 2. Clinical Data Station ▷ 2.8 GHz Pentium 4 CPU ▷ 512 MB RAM ▷ Windows XP operating system ▷ 48x CDRW ▷ Biodex Advantage software ▷ 17“ LCD Flat Panel Touch Screen Color Monitor with integrated speakers ▷ Color Printer 3. 구성 Chair, T-Base, Dynamometer, Controller, Attachment (Knee, shoulder, ankle, hip, elbow, wrist), Attachment cart, Calibration kit, Operation / software & manual & wall cha Concentric speed up to 500 deg/sec Eccentric speed up to 300 deg/sec Concentric torque up to 500 ft-lb (680 Nm) Eccentric torque up to 400 ft-lb (544 Nm) Passive speed as low as .25 deg/sec - Passive torque as low as .5 ft-lb - Isotonic torque as low as .5 ft-lb
사용/활용예	1) 각종 근골격에 관련된 재활의 영향을 정량적으로 평가 및 측정할 수 있는 장비 2)환자의 경우, 재활 전후를 비교 분석 가능 2) 실험을 통한 피실험자의 각 관절 별 근기능 검사 3) 혼자 힘으로 재활 운동이 힘든 환자에게 보조 힘을 제공해 환자의 재활운동에 활용 4) 근력 운동의 근력 유지 및 향상 등 기록을 측정, 기록, 분석해 피드백에 활용
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
