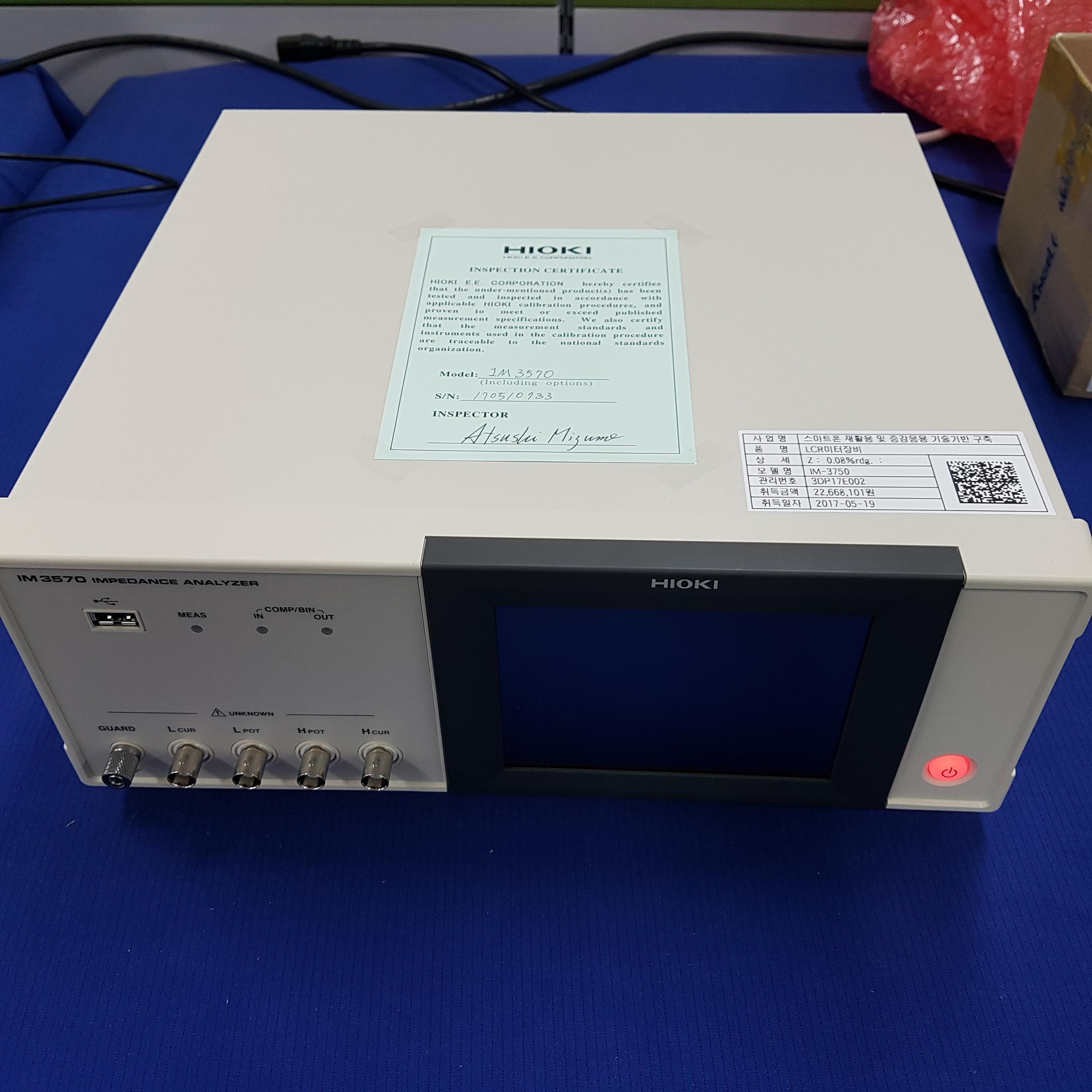

임피던스 측정기

Impedance Analyzer

DRIS No.	DRIS-18-0144
시설장비등록번호	NFEC-2017-05-237964
보유기관	경북대학교 산학협력단
담당자
연락처
이메일

장비정보

모델명	IM3570	제작사	Hioki
취득일자	2017-05-19	취득금액	22,440,000원
5대 미래산업 분류	UAM,반도체,헬스케어	활용용도	시험
표준분류	전기/전자장비 > 측정시험장비 > 다기능임피던스측정시험장비
장비위치	대구광역시 동구 동내로 70 3D융합기술지원센터　 연구동 F3 305
장비설명	1. 임피던스 아날라이져는 다양한 연구 및 설계 어플리케이션과 부품 제조에서 부품과 자재를 테스트하는 데 활용 할 수 있는 장비 2. 다양한 프로브 및 텍스처를 제공하여 L,R,C 소자의 용량 및 특성을 분석하기에 용의한 장비
구성 및 기능	-구 성- 1. 아날라이져 본체 2. 어플리케이션 CD 3. 전원 코드 4. 사용 설명서 5. 제품 보증서 6. 프로브 및 픽스쳐 : - DC to 8 MHz, characteristic impedance of 50 Ω, - 1608 to 5750, 0603 to 5750 측정용 프로브 - DC to 8 MHz, characteristic impedance of 50 Ω - DC to 120 MHz, SMD sizes: 1.0 to 4.0 mm wide, 1.5 mm - DC to 8 MHz, SMD sizes: 1 to 10 mm (0.04 to 0.39 in) - DC to 120 MHz, SMD sizes: 3.5 ±0.5 mm -성 능- 1. 측정주파수 : 4Hz~5MHz 이상 의 주파수 지원 2. 측정가능 항목 : Y θ Rs(ESR) Rp Rdc X G B Cs Cp 등 3. 기본 정확도 : Z : ±0.08%rdg. θ: ±0.05°측정 정확도 4. 측정 속도 : 최대 0.5ms(1KHz) 5. 인터페이스 : USB, RS232C, GPIB, LAN 6. 본체 데이터 저장 : USB 메모리에 데이터 저장 기능 7. LCD : 5.5 inch 이상의 컬러 LCD 및 터치패널 8. 본체 아날라이져 기능 : - 아날라이져 포인트 800포인트 이상 - 2개의 파라미터에 대해 그래프로 표현이 가능 9. 등가회로 분석 소프트웨어 본체 필수 내장
사용/활용예	1. 소자의 주파수 특성을 분석 하여 회로 구성에 활용 가능 2. 완성된 제품의 디버깅을 위해 제품을 분해 하지 않고 해당 소자의 특성 확인을 통한 부분 수정 가능 3. 내장된 등가회로 소프트웨어를 통해 여러 복합 소자의 특성을 동시에 분석 하여 회로 특성 파악에 활용
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
