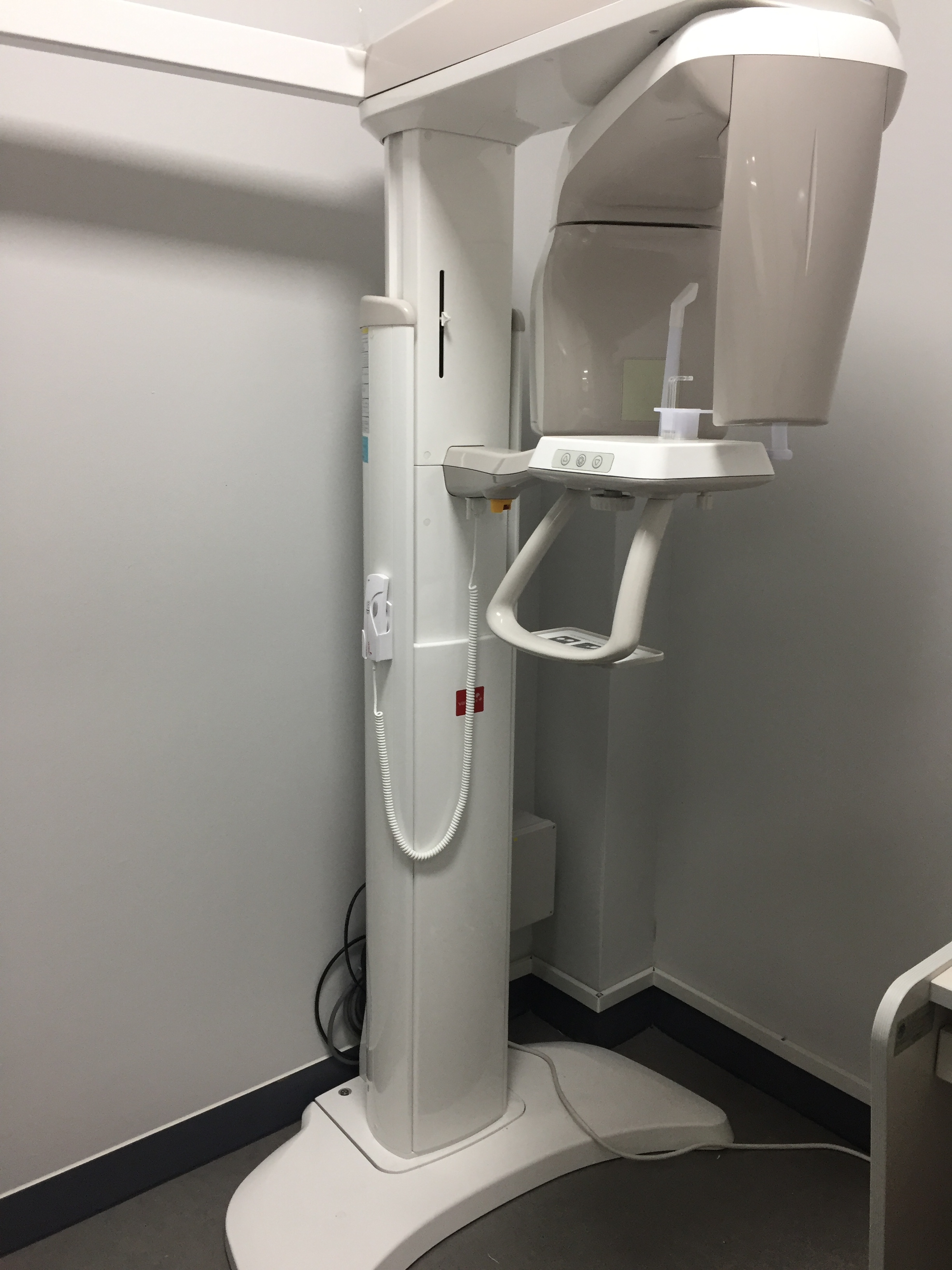

파노라마방사선촬영시스템

Digital panorama

DRIS No.	DRIS-17-0009
시설장비등록번호	NFEC-2018-03-242771
보유기관	영남이공대학교
담당자
연락처
이메일

장비정보

모델명	모델명 없음	제작사	바텍
취득일자	2016-02-29	취득금액	33,000,000원
5대 미래산업 분류	헬스케어	활용용도	시험
표준분류	광학/전자영상장비 > 카메라/영상처리장비 > X-선/자외선/적외선카메라
장비위치	대구광역시 남구 현충로 126 영남이공대학교　 인애관 F3 치과방사선실습실
장비설명	본 장치는 치과에서 진단을 목적으로 사용하는 디지털치과진단용파노라마엑스선촬영장치로 X선발생부, X선제어부, X선조사야제한기구, 지지대, 영상처리장치 및 컴퓨터, 조사스위치로 구성되어야 함. 동작원리는 X선관내의 음극에서 발생된 자유전자를 고전압발생장치를 이용하여 X선관 내 음극과 양극에 고전압을 걸어 X선을 발생시키는 장비로 X선을 인체 치아 부위에 조사하여 투과한 X선이 디지털 센서에서 광전 변환하여 전자신호로 변환되어 모니터로 영상을 확인하여 치아의 해부학적 구조를 진단 할 수 있는 X선 촬영 장치이다.
구성 및 기능	제품 사양 가. X선관 장치 1) 관전압 : 50 ～ 100 kV 2) 관전류 : 1 ～ 22 mA 3) 초점크기 : 0.5x0.5 mm 4) 고유여과 : 0.8 mmAl 5) 필라멘트 특성 : 3.4～4.6 V 3.5A(max. filament current) 6) 양극각도 : 5° 7) 양극 열에너지 용적량 : 35000J 8) 최대 양극분산 : 250W 9) 0.1s(DC)에서의 표준 양극 효율 : 1750W 10) X선관 특성곡선 나. 고전압발생장치 1) 형태 : 40 kHz Inverter Type 2) 관전압 : 50 to 99 kV Constant Potential 3) 관전류 : 4 to 10 mA Direct Current 4) 부가여과 : 2.0 mmAl 5) 총 여과 : 2.8 mmAl 6) Thermal Protection( 󰁅 60℃ ) 7) Cooling Method : Air Cooling 라. X선 조사야 제한 기구 1) Panorama 가) (Adult) Size(외관) : 38 mm x 40 mm x 4 mm (hole) : 0.85 mm × 25 mm × 4 mm 나) (child) Size(외관) : 38 mm x 40 mm x 4mm (hole) : 0.85 mm × 18.5 mm × 4 mm 다) 재질: 납(Pb) 2) Cephalo(Option) : Scan type 가) Size(외관) : 20 mm x 32 mm x 4 mm (hole) : 1.04 mm × 11.3 mm × 4 mm 나) 재질: 납(Pb) 3) Cephalo(Option) : One-shot type 가) Size(외관) : 36 mm x 44.4 mm x 4 mm (hole) : 17.28 mm × 12 mm × 4 mm 나) 재질: 납(Pb) 마. 지지대 1) Column 높이 : 1600 mm (2300mm:상승시) 2) 수직이동 : 전동이동 바. 디텍터 1) Panorama 가) Xmaru1501CF - 형태 : CMOS Photodiode array - X-Ray Converter : CsI:TI - Pixel Size : 100 ㎛ - A/D : 14 bits - Energy Range : 40 - 90 kV - Readout : Charge amplifier array - Video output : LVDS 14 bit 2) Cephalo 가) Xmaru2301CF - 형태 : CMOS photodiode array - X-Ray Converter : CsI:TI - Pixel Size : 100 ㎛ - A/D : 14 bits - Energy Range : 40 - 90 kV - Readout : Charge amplifier array - Video output : LVDS 14 bit 나) 1210SGA - 형태 : Amorphous silicon TFT with scintillator - X-Ray Converter : Gd2O2S:Tb - Pixel Size : 127 ㎛ - A/D : 14bits - Energy Range : 40 – 130 kV - Readout : amplifier array - Video output : Ethernet 14 bit
사용/활용예	교과목 : 치과방사선학 및 실습(1),(2)시간에 진단을 목적으로 치아와 치아주위조직의 엑스선 투사 신호를 디지털로 전환하여 영상화여 전반적 평가를 통한 치과방사선을 이용한 위한 장비입니다.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
