슬라이드 스캔 시스템

SLIDE SCAN SYSTEM

DRIS No.	DRIS-19-0179
시설장비등록번호	NFEC-2017-06-238232
보유기관	대구경북과학기술원
담당자
연락처
이메일

장비정보

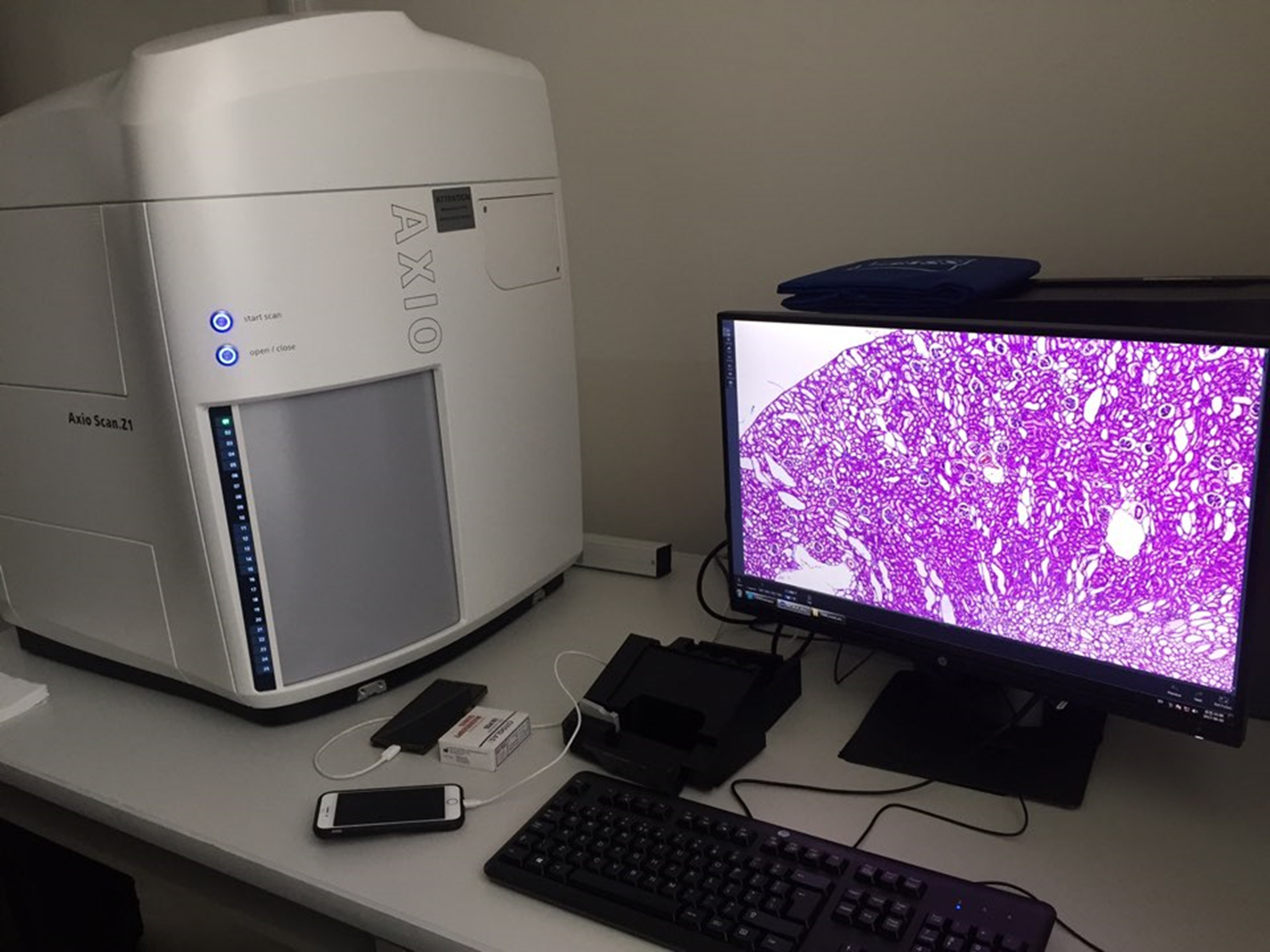

모델명	Axio Scan. Z1	제작사	Carl Zeiss
취득일자	2017-04-12	취득금액	96,061,327원
5대 미래산업 분류	로봇	활용용도	시험
표준분류	광학/전자영상장비 > 현미경 > 광학현미경
장비위치	대구광역시 달성군 현풍면 테크노중앙대로 333 대구경북과학기술원　 E4 F5 524
장비설명	100장의 슬라이드를 자동으로 스캔하는 장비로서, 기존의 슬라이드 스캐너에 비해 빠른 속도와 고해상도를 자랑하며, 자동화된 Auto focus strategy 로 고화질의 왜곡 없는 Stitching image(Tiling)를 획득하고자 사용함. 슬라이드로 만든 샘플이 가장 상태가 좋을 때 digital data화 하여 연구 시에 언제든지 data화된 image를 불러내어 논문 등에 활용할 수 있도록 지원함.
구성 및 기능	○ 구성 1. Slide scan 1 2. Magazine for 100 slides 26x76mm mot. 1 3. Support for mounting of 4 slides 26x76mm 1 4. Mounting frame for 4 slides 26x76mm 25 5. Mounting frame for 2 slides 52x76mm 1 6. Mounting frame for 1 slides 102x76mm 1 7. Sample-Set brightfield, set of 5 1 8. Calibration slide geometric 26x76mm, D=0.17 1 9. Objective Fluar 5x/0.25 M27 1 10. Objective Plan-Apochromat 10x/0.45 M27 1 11. Objective Plan-Apochromat 20x/0.8 M27 1 12. Objective Plan-Apochromat 40x/0.95 Corr M27 1 13. High-End 3ccd progresive scan color camera 1 14. Tube module 3x 60N mot., 90° 1 15. Camera Adapter 60N-C 1" 1.0x 2 16. Microscopy High-End Workstation 1 17. Memory 32 GB (2x16) DDR3-1600 MHz ECC registered RAM 1 18. Language Package Windows 7x64 Ultimate English US 1 19. 24 Monitor TFT 24" Z30i (61 cm) 1 20. Slidescan Hardware License Key 1 21. Software Driver Hitachi Hardware License Key 1 ○ 성능 1. Slide Scanner System 1) Stand : motorized virtual slides o IC2S stands for infinity Contrast & Color Corrected system. o 3200K, RL, TL, toggle switch. o The transmitted-light beam path for uniform illumination o Z-drive with 3mm usable focus range with focus linear sensor o Control box: 912mmx579mmx813mm o Magazine for 100 slides 26x76mm motorized for the system 2) Nosepieces o All objective nosepieces come with an M27 thread as standard o Motorized 7x H M27 mot. (for up to 4 objectives; 2.5x / 10x / 20x / 40x) o Automatic component recognition(ACR) function for objective 3) Motorized Z-focus o Smallest increment and high reproducibility o Z stack: Imaging of Z stacks and application of the extended depth of field 4) Thumbnail generation o Labeling area: Separate camera with reflected light illumination o Specimen area(bright field): Separate camera with transmitted light illumination o Specimen area(fluorescence): 2.5x objective with transmitted light illumination (RAC)
사용/활용예	- 다양한 임상 실험에서 동물실험 조직을 데이터화하고 여러 병리 조직 결과들을 수집 및 관리 가능 - 면역연구, 줄기세포연구, 암연구, 뇌신경 과학 연구 등 다양한 동물실험분야에 활용 - 조직 슬라이드를 디지털 자료화하여 web browser 기반으로 데이터 활용가능 - 한 번에 100장 이상의 슬라이드를 로딩하여 자동으로 스캔하는 것이 가능함. - 하나의 기기에서 명시야와 형광 이미지를 모두 스캔할 수 있음. - 한 슬라이드에서 여러 장의 Z-stack 이미지를 얻을 수 있음. - 고속으로 스캐닝 가능함. - 뇌연구, 발생학, 유전학, 생물 연구에 있어서 다량의 절편된 샘플을 Loading하여 자동으로 Imaging 하는 최근 연구기법에 활용 - 이미지의 디지털화로 데이터의 공유 및 분석이 가능.
이용안내
유의사항

이용료안내

담당자에게 문의하시기 바랍니다.
